3. Слідкуючі електрогідравлічні системи
В некоторых случаях входной сигнал представляет собой электрический сигнал малой мощности. Тогда возникает необходимость преобразования этого сигнала в механический, значительно усиленный сигнал, который мог бы перемещать золотник сервомеханизма. В гидросистему включается дополнительная электрическая цепь, представляющая собой первую ступень усиления (первый каскад) сигнала. Гидросистема превращается в электрогидравлическую следящую систему. Схема такой системы показана на рис. 21. Напряжение в точке А будет равно нулю, если сумма:
, т. е. если ,
где E – электрическое напряжение и R – сопротивление.
Если это условие нарушается, то в точке А появляется напряжение, которое после усиления приводит в движение командный электродвигатель золотника, направляющий поток рабочей жидкости в нужную полость гидроцилиндра. Перемещение штока гидроцилиндра, связанное с потенциометром, происходит до тех пор, пока не будет уравновешено входное напряжение, т. е. пока напряжение в точке А вновь не станет равным нулю. Таким образом, мы имеем здесь потенциометрическую обратную связь.

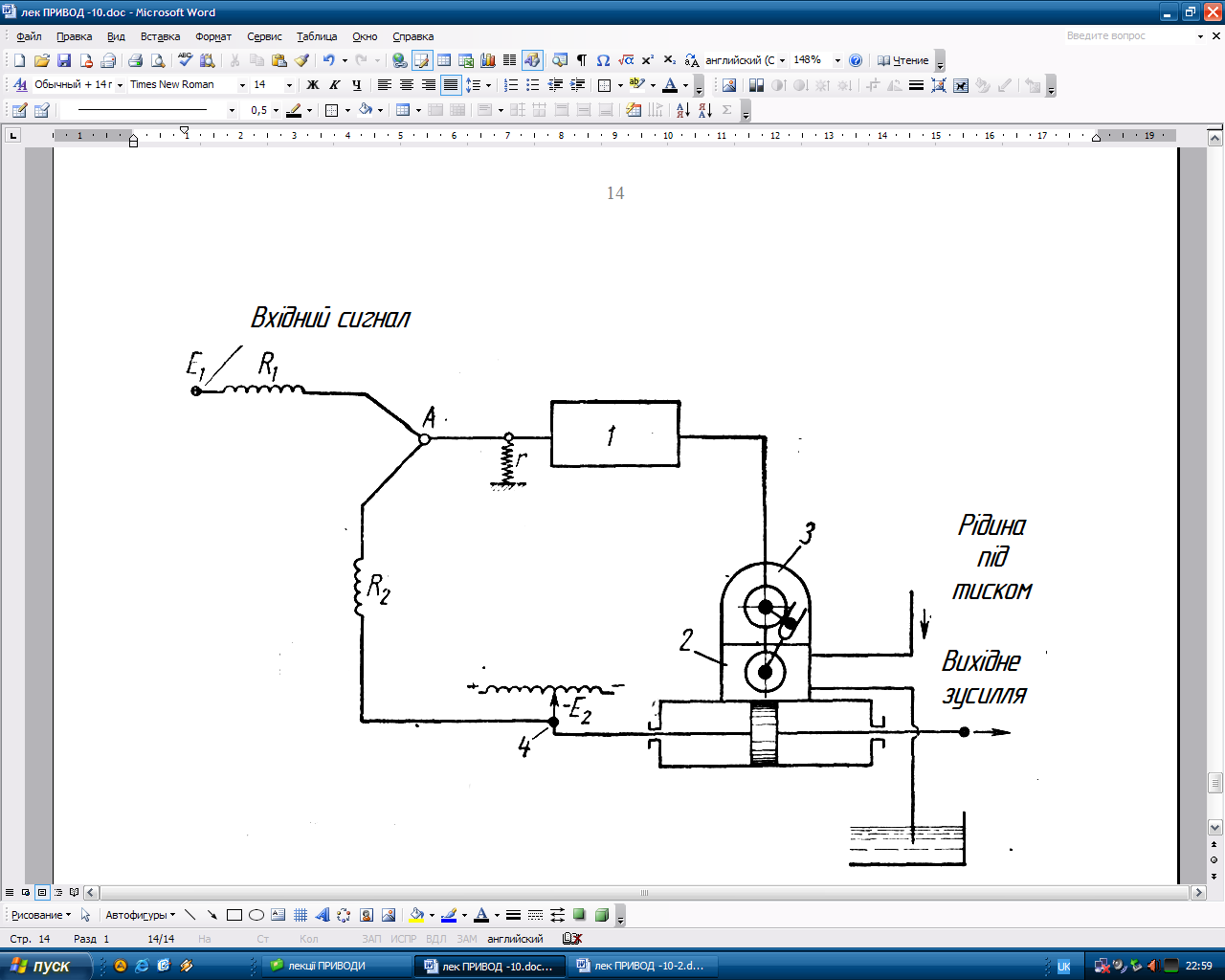

Рис. 21. Електрогідравлічна слідкуюча система:
1 – електронний підсилювач; 2 - золотниковий розподільник ;
3 – електродвигун; 4 – потенціометр
Усиление входного сигнала можно осуществить также при помощи гидравлического усилителя типа «сопло – заслонка» или при помощи струйного усилителя. Сервозолотник первого типа, получивший в настоящее время наибольшее распространение, показан на рис. 22, а второго типа – на рис. 23 (конструкция фирмы Этли).
Рис. 22. Сервозолотник з підсилювачем типу сопло – заслінка |
Рис. 23. Сервозолотник із струйним підсилювачем |
4. Гідропривід лебідки
На рис. 23 показана схема гидропривода лебедки, в которой предусматривается регулирование числа оборотов в широких пределах в зависимости от нагрузки. Основу схемы представляет замкнутая цепь, состоящая из регулируемого насоса 6, гидромотора 9, приводящего в движение вал лебедки, и клапанного блока 10. Гидромотор может быть как нерегулируемым, так и регулируемым. На рассматриваемой схеме включен регулируемыймотор, благодаря чему регулирование числа оборотов между холостым и рабочим ходом осуществляется в отношении 1:25. Кроме основного насоса, в гидропривод входят насос подпитки 8 и насос цепи управления 7.
Рис. 23. Гідропривод лебідки з автоматичним регулюванням швидкості піднімання вантажу:
1 – важіль включення; 2 – контакти; 3 – розподільник лінії гальмування;
4 – гідроциліндр гальма; 5 – гідроциліндр керування гідромотором;
6 – основний насос; 7 – насос ланцюга керування; 8 – насос живлення;
9 – гідромотор лебідки; 10 – клапанний блок; 11 – обмежувач потужності
Управление лебедкой осуществляется рукояткой 1, при помощи которой включается концевой выключатель 2 замыкающий цепь электромагнитного крана 3, включающего гидроцилиндр тормоза 4, растормаживающий тормозной диск лебедки. Угол регулирования подачи насоса изменяется от – β до + β (что дает реверс), а угол гидромотора изменяется только в одну сторону. Холостой ход осуществляется при максимальной подаче насоса (т. е. при наибольшем угле отклонения) и при наименьшем угле отклонения регулирующего органа гидромотора.
При возрастании нагрузки на лебедку, т. е. при возрастании давления, в основной цепи при помощи гидроцилиндра 5 производится увеличение угла регулирования гидромотора, что приводит к уменьшению числа оборотов гидромотора при неизменной подаче насоса. Когда весь диапазон угла регулирования гидромотора выбран, а давление в системе продолжает увеличиваться, включается ограничитель мощности 11, при помощи которого угол регулирования насоса начинает уменьшаться и, следовательно, уменьшается его подача. При достижении предельной нагрузки насос дает минимальную подачу, компенсирующую только расход утечек.
