.pdfЛабораторная работа №2. Исследование фазового детектора.
Выполнение.
1 Создание схемотехнического и символьного представлений логических элементов.
1.1Ячейка NOT.
Вокне Library Manager выбираем библиотеку TKS и в поле Cell пишем название новой ячейки NOT. После нажатия кнопки Enter появляется окно с рис. 1.1.
рис. 1.1 Создание ячейки инвертора.
Вменю Tool выбираем пункт Composer-Schematic, после чего в поле View Name автоматически появляется запись schematic.
Впоявившемся окне схемотехнического редактора Virtuoso Schematic Editor составляем схему инвертора (см. рис. 1.3). Цепи земли и питания обозначаем как mygnd! и myvdd!
соответственно (для добавления свойств цепям вызываем меню Add→Net Expression, далее см. рис. 1.2).
рис. 1.2 Обозначение цепей земли и питания.
рис. 1.3 Схемотехническое представление инвертора.
Порты ввода и вывода обозначаем как in и out соответственно (команда Add Pin). Затем составляем символьное представление блока (меню
Design→Create Cellview→From Cellview) см. рис. 1.4 и рис. 1.5.

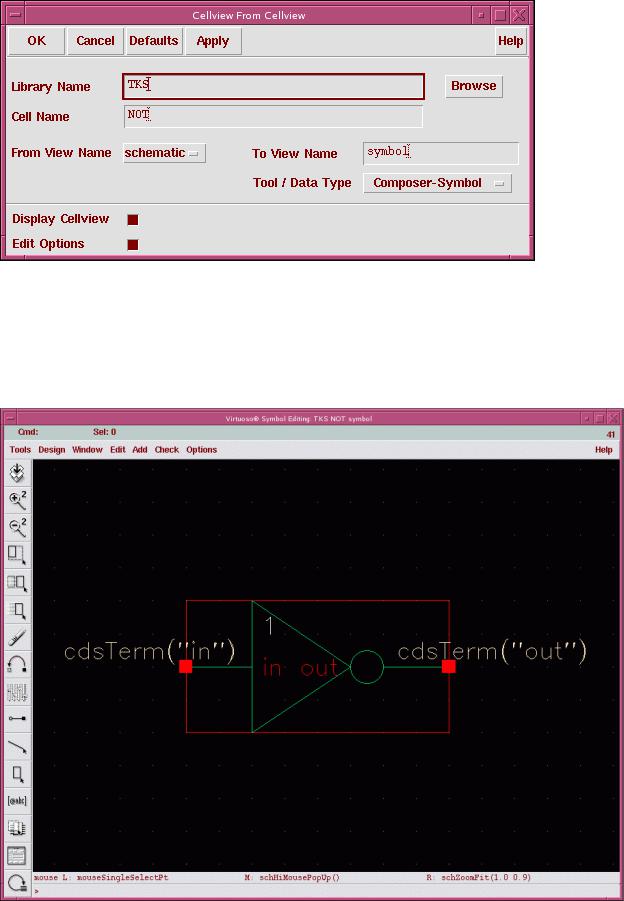

рис. 1.4 Создание символьного представления инвертора.
Для добавления символов линий (Line), дуг (Arc), и окружностей (Circle) используется меню Add→Shape и далее выбираем необходимый элемент.
Для добавления обозначений элементов (1, &, XOR и т.п.) используется меню Add→ Note → Note Text.
рис. 1.5 Символ инвертора.
1.2Ячейка 2NAND.
Методом подобия пункту 1.1 создаем схемотехническое и символьное представления блока 2NAND (см. рис. 1.6, рис. 1.7 и рис. 1.8).
рис. 1.6 Создание ячейки 2NAND.
рис. 1.7 Схемотехническое представление ячейки 2NAND.
рис. 1.8 Символ ячейки 2NAND.
1.3Создание ячейки XOR.
Создаем схемотехническое и символьное представления блока XOR (рис. 1.9 - рис. 1.11).
рис. 1.9 Создание ячейки XOR.
рис. 1.10 Схемотехническое представление ячейки XOR.
рис. 1.11 Символ ячейки XOR.
2 Подготовка к моделированию схемы фазового детектора на XOR.
Создаем тестовую схему фазового детектора на XOR (рис. 2.1). Параметры источникам задаем в соответствии с рис. 2.2 и рис. 2.3.
рис. 2.1 Тестовая схема.
рис. 2.2 Окно параметров источника V0.
рис. 2.3 Окно параметров источника V1.
3 Моделирование переходной характеристики фазового детектора на
XOR.
Окно симулятора приведено на рис. 3.1. Полученные временные диаграммы входных и выходных сигналов фазового детектора на XOR приведены на рис. 3.2.
рис. 3.1 Окно симулятора.
рис. 3.2 Временные диаграммы входных и выходных сигналов фазового детектора на XOR.
