Лабораторная работа №2. Исследование фазового детектора.
Выполнение.
1 Создание схемотехнического и символьного представлений логических элементов.
1.1Ячейка NOT.
Вокне Library Manager выбираем библиотеку TKS и в поле Cell пишем название новой ячейки NOT. После нажатия кнопки Enter появляется окно с рис. 1.1.
рис. 1.1 Создание ячейки инвертора.
Вменю Tool выбираем пункт Composer-Schematic, после чего в поле View Name автоматически появляется запись schematic.
Впоявившемся окне схемотехнического редактора Virtuoso Schematic Editor составляем схему инвертора (см. рис. 1.3). Цепи земли и питания обозначаем как mygnd! и myvdd!
соответственно (для добавления свойств цепям вызываем меню Add→Net Expression, далее см. рис. 1.2).

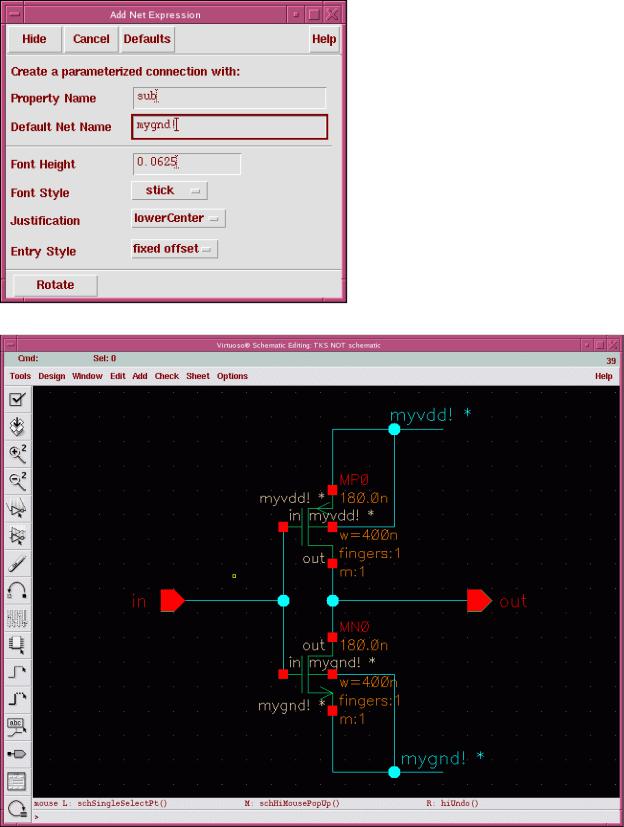

рис. 1.2 Обозначение цепей земли и питания.
рис. 1.3 Схемотехническое представление инвертора.
Порты ввода и вывода обозначаем как in и out соответственно (команда Add Pin). Затем составляем символьное представление блока (меню
Design→Create Cellview→From Cellview) см. рис. 1.4 и рис. 1.5.

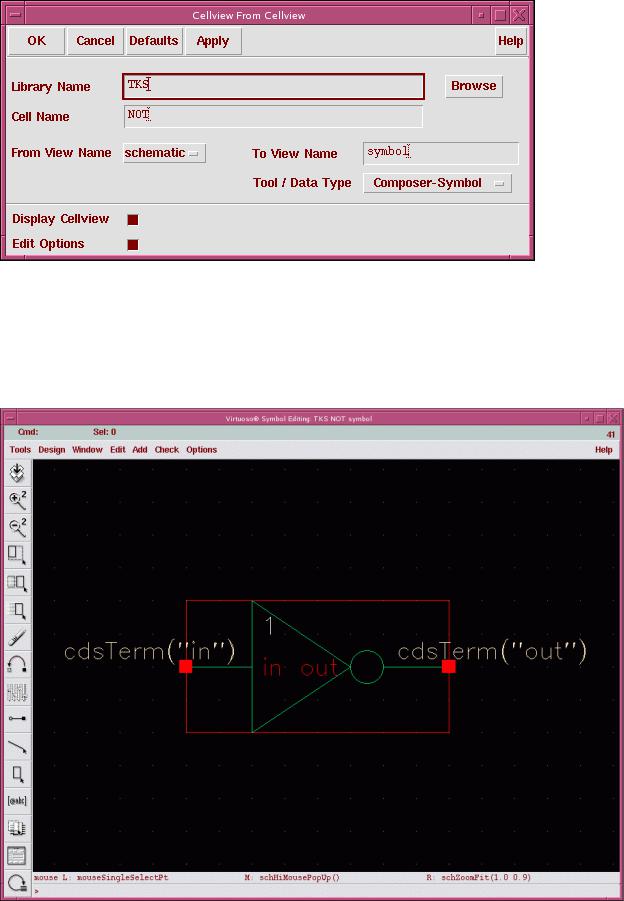

рис. 1.4 Создание символьного представления инвертора.
Для добавления символов линий (Line), дуг (Arc), и окружностей (Circle) используется меню Add→Shape и далее выбираем необходимый элемент.
Для добавления обозначений элементов (1, &, XOR и т.п.) используется меню Add→ Note → Note Text.
рис. 1.5 Символ инвертора.
1.2Ячейка 2NAND.
Методом подобия пункту 1.1 создаем схемотехническое и символьное представления блока 2NAND (см. рис. 1.6, рис. 1.7 и рис. 1.8).

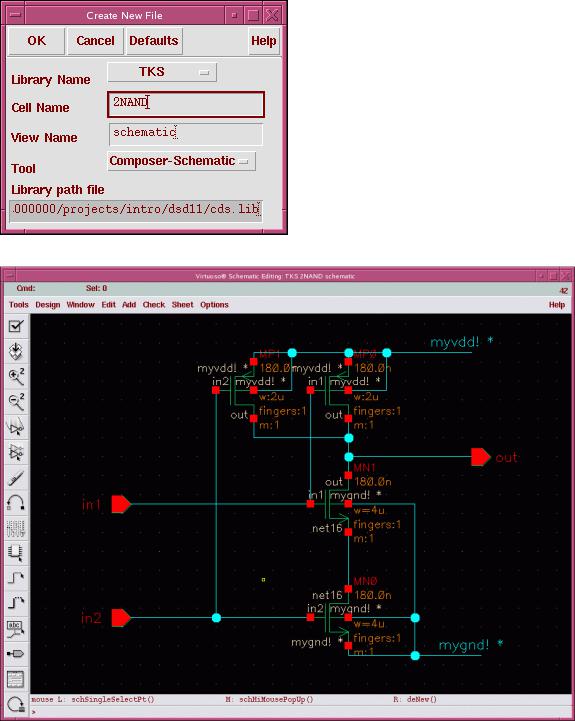

рис. 1.6 Создание ячейки 2NAND.
рис. 1.7 Схемотехническое представление ячейки 2NAND.
рис. 1.8 Символ ячейки 2NAND.
1.3Ячейка 3NAND.
Методом подобия пункту 1.1 создаем схемотехническое и символьное представления блока 3NAND (рис. 1.9 -рис. 1.11).
рис. 1.9 Создание ячейки 3NAND.

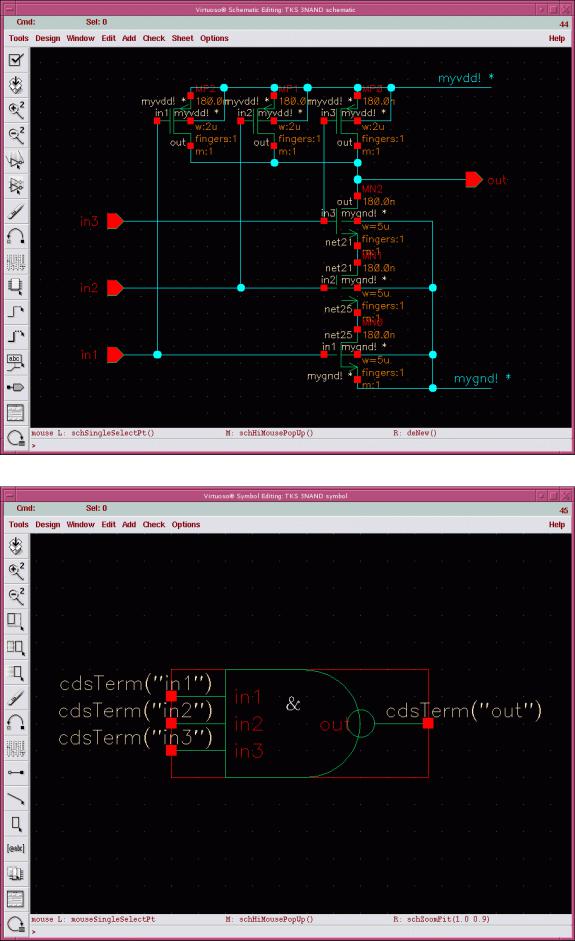

рис. 1.10 Схемотехническое представление ячейки 3NAND.
рис. 1.11 Символ ячейки 3NAND.
1.4Ячейка 4NAND.
Методом подобия пункту 1.1 создаем схемотехническое и символьное представления блока 4NAND (рис. 1.12 - рис. 1.14).

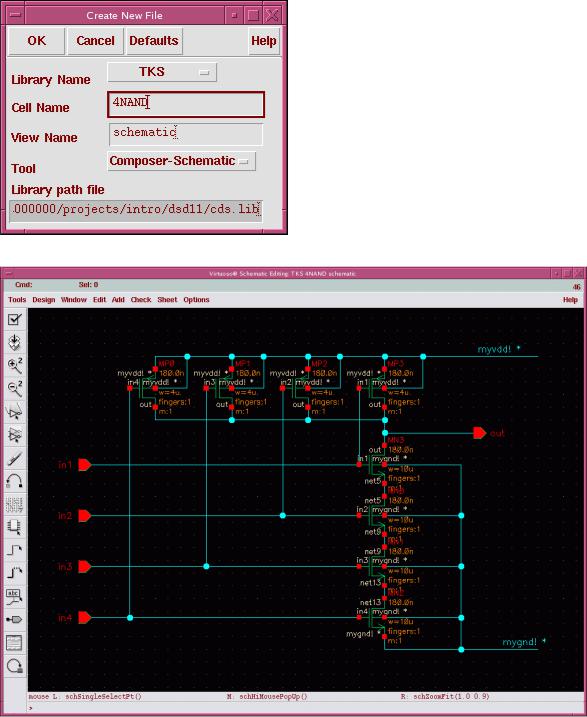

рис. 1.12 Создание ячейки 4NAND.
рис. 1.13 Схемотехническое представление ячейки 4NAND.
рис. 1.14 Символ ячейки 4NAND.
2 Подготовка к моделированию схемы фазо-частотного детектора.
Создаем схемотехническое и символьное представления фазо-частотного детектора (см.
рис. 2.1 - рис. 2.3).
рис. 2.1 Создание ячейки фазо-частотного детектора.
рис. 2.2 Схемотехническое представление фазо-частотного детектора.
рис. 2.3 Символ фазо-частотного детектора.
Для моделирования фазо-частотного детектора создаем тестовую схему (см. рис. 2.4 и
рис. 2.6).

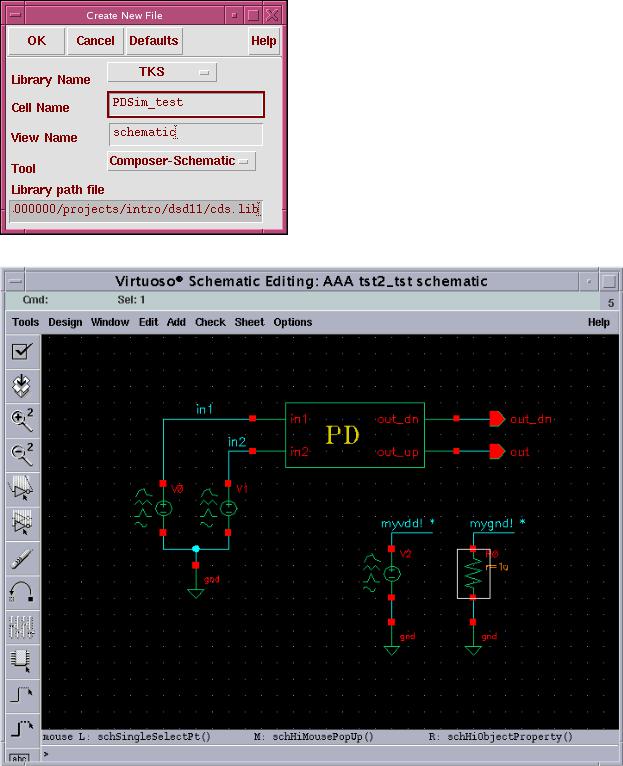

рис. 2.4 Создание тестовой ячейки.
рис. 2.5 Тестовая схема.
Параметры источников входных сигналов V0 и V1 приведены на рис. 2.6 и рис. 2.7 соответственно.
