Лабораторная работа №2. Исследование аналогового смесителя на схеме Гильберта.
Выполнение.
1 Создание схемотехнического и символьного представлений аналогового смесителя.
Создаем схемотехническое и символьное представления блока аналогового смесителя (см рис. 1.1 - рис. 1.3).

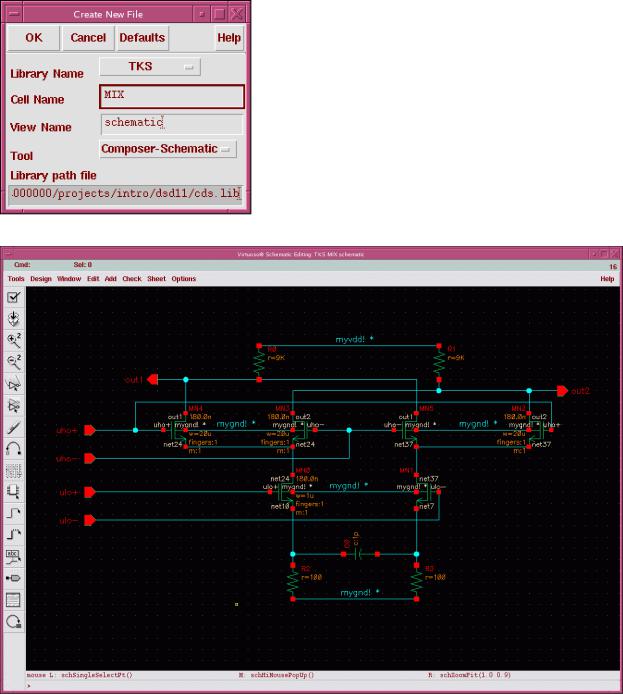

рис. 1.1 Создание ячейки аналогового смесителя.
рис. 1.2 Схемотехническое представление ячейки аналогового смесителя.
рис. 1.3 Символ ячейки аналогового смесителя.
2 Создание тестовой схемы аналогового смесителя.
Создаем тестовую схему смесителя (рис. 2.1 - рис. 2.2).
рис. 2.1 Создание тестовой ячейки аналогового смесителя.
рис. 2.2 Тестовая схема аналогового смесителя.
Параметры источников V4 и V8 приведены на рис. 2.3 и рис. 2.4 соответственно.

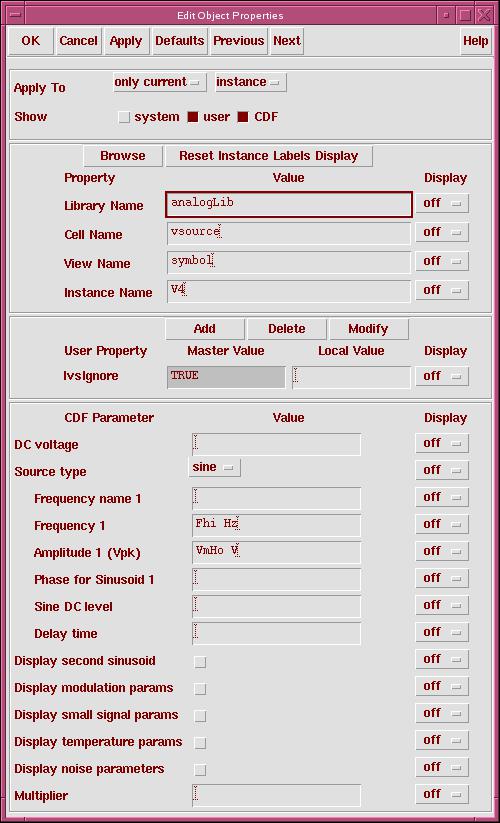

рис. 2.3 Окно параметров источника V4.
рис. 2.4 Окно параметров источника V8.
3 Моделирование схемы аналогового смесителя и получение спектральной характеристики.
Параметры моделирования представлены на рис. 3.1. Значения переменных VmLo VmHo Flo Fhi задаем согласно варианту задания.
рис. 3.1 Окно симулятора.
Для получения спектральной характеристики вызываем калькулятор, нажимаем кнопку Wave, выбираем кривую out1 (рис. 3.2)
рис. 3.2 Калькулятор.
Затем выбираем Special Functions→dft. Появляется окно функции дискретного преобразования Фурье. Заполняем поля согласно рис. 3.3, причем в поле To задаем значение, равное времени tran анализа с рис. 3.1. После нажатия кнопки Ok окно калькулятора принимает вид с рис. 3.4.
рис. 3.3 Окно функции Discrete Fourier Transform.
рис. 3.4 Вывод спектральной характеристики.
Нажимаем Plot и в окне Waveform Window появляется спектральная характеристика умножителя (см. рис. 3.5). Для облегчения восприятия спектральную характеристику переносим в дополнительное окно (в меню Window→Subwindows кнопка Add).
Аналогично получаем спектральную характеристику модулятора (см. рис. 3.6), причем частоты и амплитуды входных сигналов задаются в соответствии с вариантом задания.
рис. 3.5 Переходная и спектральная характеристики умножителя.
рис. 3.6 Переходная и спектральная характеристики модулятора.
