7 Моделирование переходной характеристики фазо-частотного детектора.

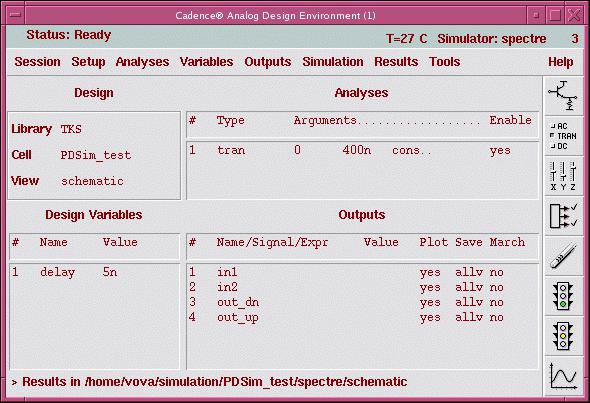

Окно симулятора необходимо привести в соответствие с рис. 7.1. Величину переменной delay задаем в соответствии с вариантом задания.
рис. 7.1 Окно симулятора.
После запуска симуляции (меню Simulation→Netlist and Run, либо иконка
справа) появляется окно с рис. 7.2 и диаграммы с рис. 7.3.

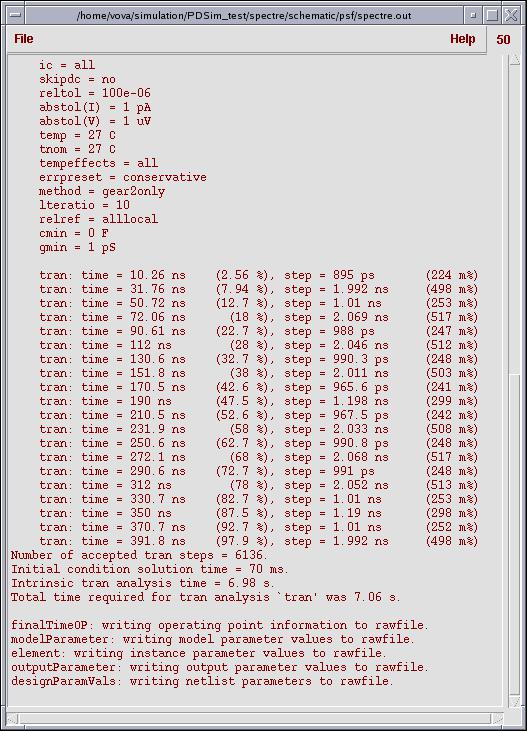

рис. 7.2 Ход моделирования.

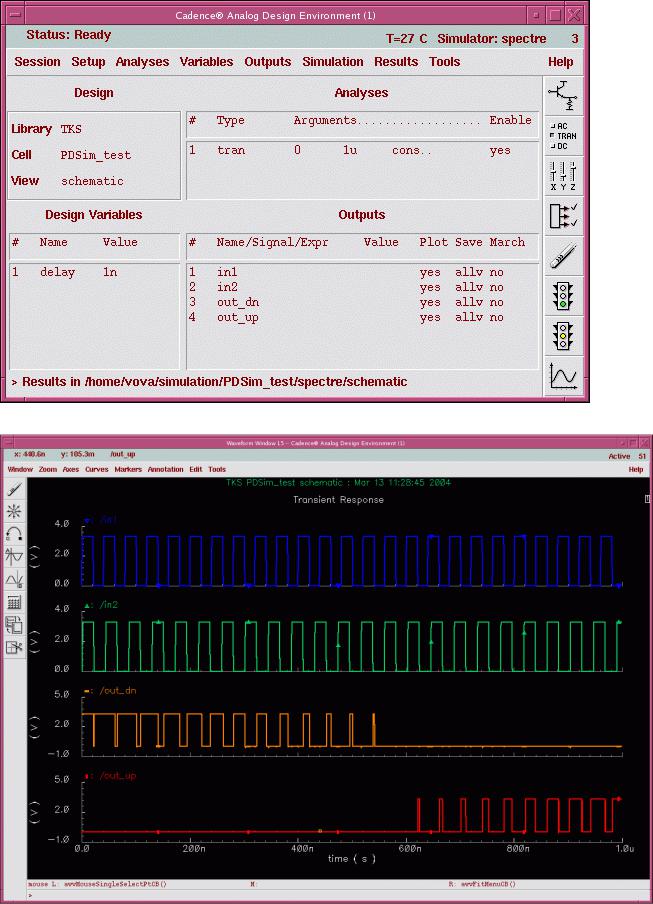

рис. 7.3 Временные диаграммы входных и выходных сигналов фазо-частотного детектора.
Далее изменяем значение переменной delay на 30нс (меню Variables→Edit, см. рис. 7.4)
и запускаем симуляцию. Временные диаграммы приведены на рис. 7.5.

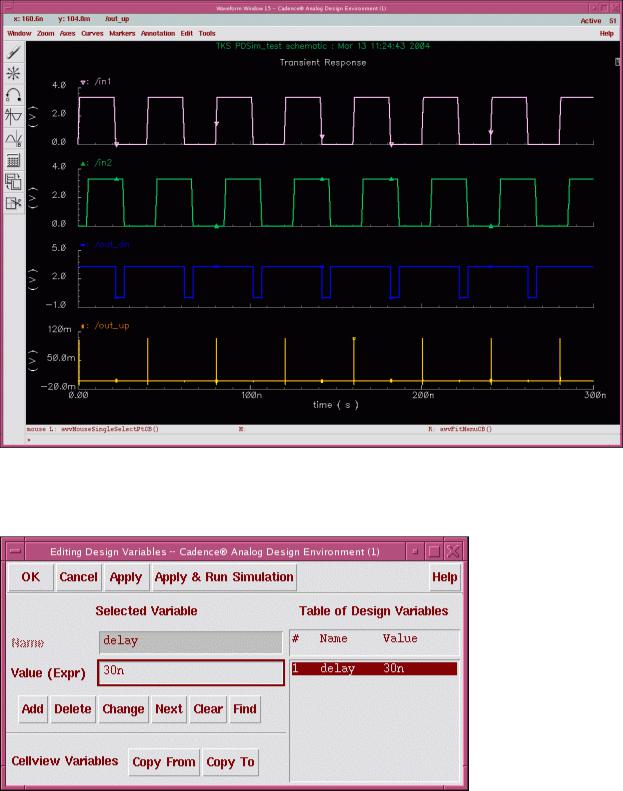

рис. 7.4 Окно редактирования переменных.

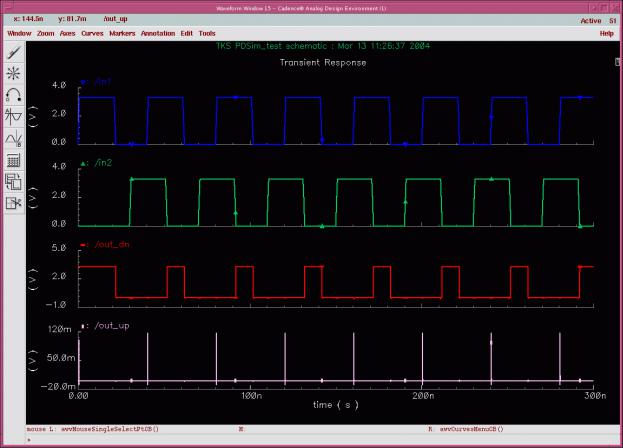

рис. 7.5 Временные диаграммы входных и выходных сигналов фазо-частотного детектора при задержке
30нс.

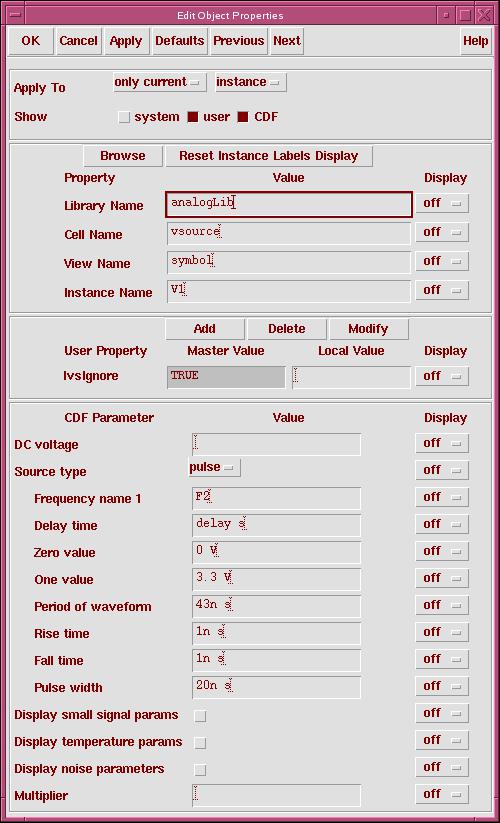

рис. 7.6 Окно параметров источника V1 (изменено).
Далее изменяем параметры источника V1 (рис. 7.6) и параметры моделирования (рис. 7.7). Временные диаграммы сигналов для этого случая приведены на рис. 7.8.
рис. 7.7 Окно симулятора (изменено)
рис. 7.8 Временные диаграммы входных и выходных сигналов фазо-частотного детектора.
8 Моделирование передаточной характеристики фазо-частотного детектора.
Для получения передаточной характеристики воспользуемся возможностью моделирования напрямую через программный код на языке SKILL.
В окне симулятора (рис. 7.7) выбираем Session→Save Script. Появляется окно Save Ocean Script to File (рис. 8.1). В поле File Name указываем имя файла с кодом программы – PD.ocn (рис. 8.2).

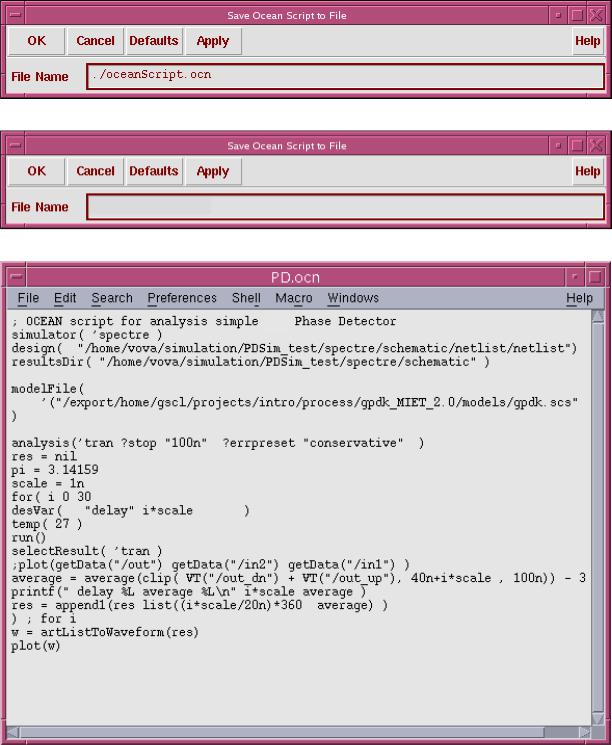

рис. 8.1 Окно сохранения кода.
./PD.ocn
рис. 8.2 Сохраняем в файл PD.ocn.
PD
рис. 8.3 Автоматически сгенерированный код.
Появляется окно текстового редактора с автоматически составленной программой, в текст которой необходимо внести изменения автоматически в зависимости от параметров симуляции (рис. 8.3).
Результаты моделирования приведены на рис. 8.4.

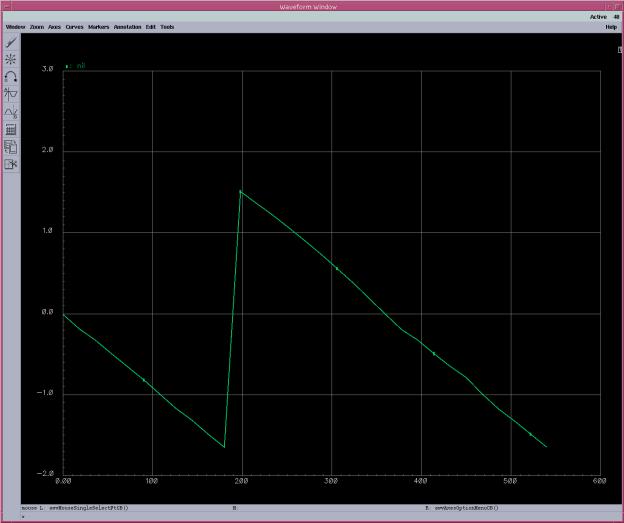

рис. 8.4 Передаточная характеристика фазо-частотного детектора.
