5 Прямая ветвь вольтамперной характеристики.
При прямом включении электродвижущая сила источника питания направлена встречно электродвижущей силе потенциального барьера(рисунок 3)
Рисунок 3 Прямая ветвь вольтамперной характеристики.
Рисунок 4 Вольтамперная характеристика идеального p-n перехода.
Потенциальный барьер компенсируется и, если черезp-n переход свободно перемещаются основные носители зарядов вследствие диффузионного движения (рисунок 4). Во внешней цепи ток обуславливается дрейфовыми движениями электронов под действием электродвижущей силы источника .
6 Обратная ветвь вольтамперной характеристики.

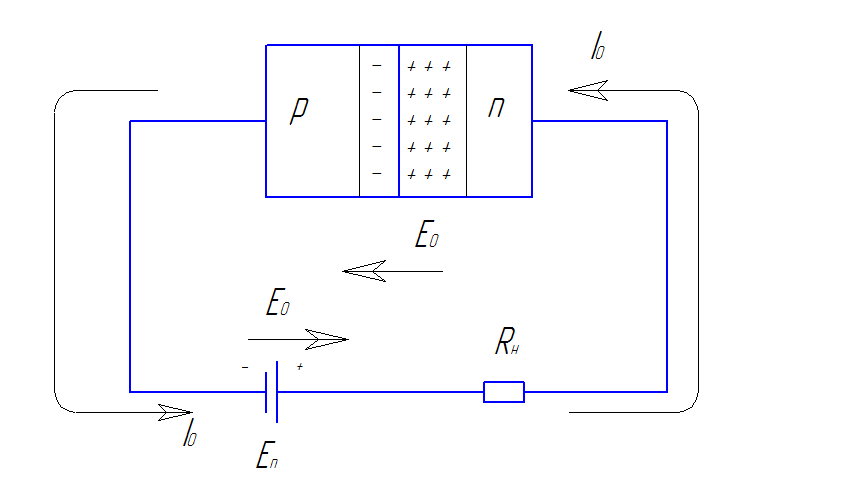

Величина электродвижущей силы источника направлена согласно с величиной потенциального барьера, что приводит к увеличению потенциального барьера (рисунок 5). Объемный заряд и ширинаp-n перехода возрастает, что затрудняет прохождение через p-n переход основных носителей зарядов и диффузионный ток уменьшается, а дрейфовый остается постоянным. В точке 1, т.к. основные носители зарядов не в состоянии преодолеть потенциальный барьер из-за большой его величины и через переход протекает только диффузионный ток неосновных носителей зарядов. Этот ток зависит от следующих факторов:
1 Температура
2 Материал полупроводника
3 Технология изготовления
4 Мощность диода (рабочая площадь p-n перехода)
Рисунок 5 Обратная ветвь вольтамперной характеристики.
В значительной степени зависит от температуры и поэтому его называют тепловым.
При увеличении температуры на 10С I0 возрастает в 2..2,25 раза. Так например, при увеличении температуры на 100возрастает встепени.
7 Уравнение идеального p-n перехода.
, (2)
где Кл - заряд электрона
– напряжение, приложенное кp-n переходу;
m – 1...2 - поправочный коэффициент, учитывающий отклонение реального тока от теоретического;
8 Вольтамперная характеристика реального р-n перехода.
В прямом направлении с увеличением тока возрастает падение напряжения на диоде из-за наличия объемного сопротивления областей p и n (рисунок 6).
Рисунок 6 Вольтамперная характеристика реального p-n перехода.
В обратном направлении при увеличении напряжения возрастает обратный ток из-за наличия загрязнений на внешней поверхности p-n структуры. При относительно высоких обратных напряжениях, вследствие высокой напряженности электрического тока, возникает электрический пробой, переходящий в необратимый тепловой, при котором происходит расплавление p-n перехода и диод становится проводником.
9 Стабилитрон.
Кремниевый полупроводниковый диод, в котором при приложении обратного напряжения и достижении напряженности электрического поля порядка В/см, возникает электрический пробой, приводящий к резкому увеличению тока черезp-n переход при практически постоянном напряжении на нем (рисунок 7).
Рисунок 7 Вольтамперная характеристика стабилитронов.
В стабилитронах используются материалы с высокой концентрацией примесей до ,. В прямом направлении стабилитрон имеет такую же характеристику как и диод.
10 Основные параметры стабилитронов.
1. - номинальное напряжение стабилизации;
2. - разброс номинального напряжения, % или В;
Рисунок 8 Аппроксимация характеристик стабилитрона.
3. - номинальный ток стабилитрона;
4. - минимальный ток стабилизации, при котором обеспечивается стабилизация напряжения;
5. - максимальный ток стабилитрона, превышение которого приводит к тепловому (необратимому) пробою прибора;
6- дифференциальное сопротивление стабилитрона;(- приращение номинального напряжения стабилитрона, при приращении) (рисунок 8);
7. - температурный коэффициент напряжения, который показывает относительное изменение напряжения стабилизацииUстн при изменении температуры, % / ;
8. максимальная мощность, рассеиваемая в стабилитроне;
9. - максимальная температураp-n перехода;
10. - максимально-допустимый диапазон температур окружающей среды.
11. Iпр мах – максимально-допустимый прямой ток стабилитрона.
В таблице 1 приведены характеристики типичных стабилитронов
Таблица 1 Основные параметры стабилитронов
Тип стабилитрона |
UСТН, B |
IСТ, mA |
rСТ, Ом |
при IСТ, mA |
ТКН %/°С |
PСТMAX,Вт |
INPMAX, mA | |
min |
max | |||||||
2С133А |
3,3±0,2 |
3 |
81 |
65 |
10 |
-0,11 |
0,3 |
50 |
2С1467 |
4,7±0,2 |
1 |
26,5 |
156 |
5 |
-0,07 |
0,125 |
50 |
Д808 |
7÷8,5 |
3 |
33 |
6 |
5 |
+0,07 |
0,28 |
50 |
Д814А |
7÷8,5 |
3 |
40 |
6 |
5 |
+0,07 |
0,34 |
100 |
Д817Г |
100±10 |
5 |
50 |
82 |
50 |
+0,18 |
5,0 |
1000 |
Д818Е |
9±0,45 |
3 |
33 |
25 |
10 |
+0,001 |
0,3 |
50 |
КС191П |
9,1±0,47 |
5 |
15 |
18 |
10 |
+0,002 |
0,15 |
20 |
Д815В |
8,2÷1,2 |
50 |
950 |
1 |
1000 |
+0,07 |
8,0 |
1000 |
Д816Ж |
18±1,8 |
25 |
460 |
3 |
500 |
+0,11 |
8,0 |
1000 |
