8. Размерные числа, определяемые путем обмера деталей при выполнении эскизов, необходимо согласовать с предпочтительными числами, установлеными ГОСТ 6636 – 69 и ГОСТ 8032 – 84. Ряды предпочтительных чисел приведены в приложении.

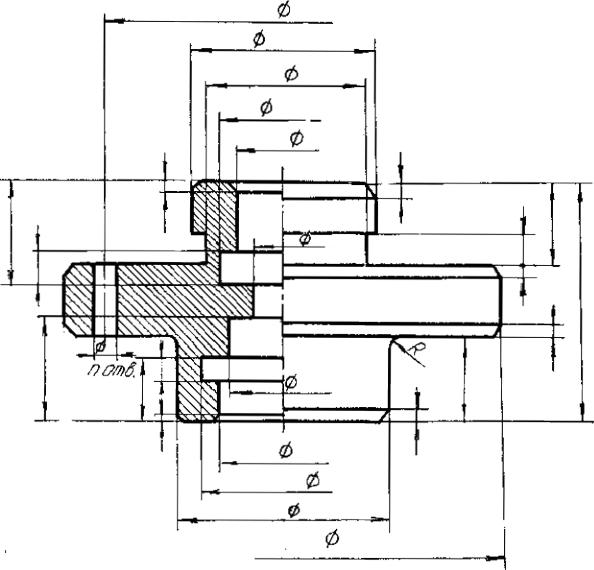

Рис. 25

3.3. Надписи на чертежах

Чертеж детали кроме графической части содержит текстовую часть. Правила нанесения на чертежах надписей, технических требований и таб-

лиц изложены в ГОСТ 2.316 – 68.

Текстовую часть, надписи и таблицы включают в чертеж, когда содержащиеся в них данные невозможно выразить графически или условными обозначениями (рис.34). Текст надписи должен быть точным и кратким, располагаться па-
