Структурное построение мужского пиджака

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

ПОЛОЧКА

Основной

Базовый,

полуприлегающий

а) Полочка,

2 дет

1 – 2 – плечевой срез

2 – 3 – срез горловины

3 – 4 – раскеп

4 – 5 – уступ лацкана

5– 6 – срез лацкана

6 – 7 – срез борта

6 – 6а – участок прямого среза борта

6а – 7 – фигурный срез

7– 8 – срез низа

8 – 9, 13 – 14 –боковой срез

9 – 10 – нижний срез вытачки

12 – 13 – верхний срез вытачки

10 – 11 – передний срез передней вытачки

11 – 12 – боковой срез передней вытачки

14 – 1 –срез проймы

1) Конструктивные средства формообразования. Конструктивные линии обеспечивают степень прилегания:

- передние талиевые вытачки на полочке;

- вытачки по боковому срезу полочки.

2) Технологические средства формообразования.

Сутюживание срезов лацкана, проймы и горловины.

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

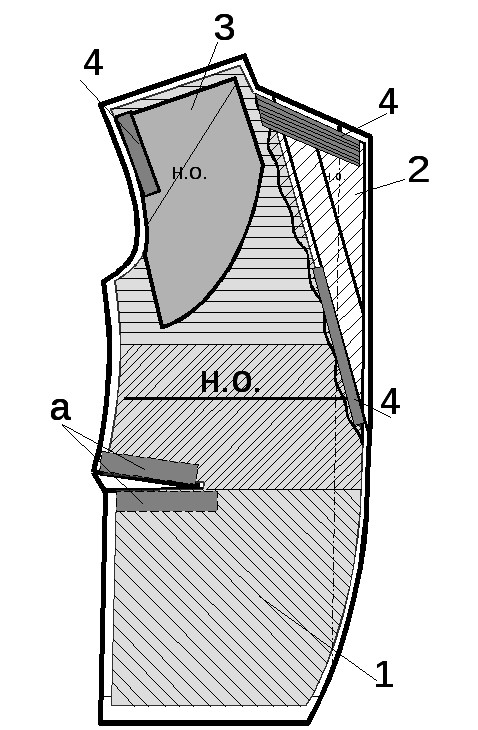

Каркасные слои полочки

Полочка

а) ТПМ с клеевым покрытием

-

а) Клеевой

долевик

2 дет

а) Для предохранения входа в карман от растяжения

1. Уменьшает многослойность пакета,

2. Снижает расход материала,

3. Для упрощения технологии обработки и повышения производительности труда,

4. Придает пакету формоустойчивость и предохраняет полочку от сминания.

1) ТПМ с клеевым покрытием на тканой основе

Трехзональная

(Vestra Е-251, ТХ 3545,

Е-2210-30)

-

1. Многозональная дублирующая прокладка полочки,

2 дет

2) ТПМ с клеевым покрытием

(Vestra 451)

-

Прокладка в лацкан,

2 дет

Придает пакету жесткость и формоустойчивость.

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

Каркасные слои полочки

Полочка

3) Полотно нетканое прокладочное

Прокладка в верхней части полочки,

2 дет

Придает объемность изделию в плечевой области. Повышает формоустойчивость плечевого участка.

4) ТПМ с клеевым покрытием

Hansel 4565/2ZM4

Кромка по линии перегиба лацкана

Кромка в шов раскепа

Кромка для проймы

Предохраняет срезы от растяжения и сохраняет форму конструктивных линий.

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

ПОЛОЧКА

Основной

Базовый,

полуприлегающий

а) Боковая часть полочки,

2 дет

1 – 2 – срез проймы,

2 – 3, 1 – 4 – боковые срезы

3 – 4 – нижний срез.

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

Каркасные слои боковой части полочки

1. ТПМ с клеевым покрытием

Vestra 8025

Прокладка в пройму,

2 дет

-

Придает формоустойчивость детали, предохраняет срезы от растяжения,

сохраняет конструктивные линии (силуэтную форму изделия)

2. ТПМ с клеевым покрытием

Vestra 935556

Клеевой долевик,

2 дет.

Предохраняет карманы от растяжения и создает возможность прикрепления бокового кармана к бокомому шву и бортовой прокладке

3. ТПМ с клеевым покрытием

Vestra 86040

Прокладка вниз,

2 дет.

Придает формоустойчивость нижнему краю изделия.

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

СПИНКА

Основной

Базовый,

полуприлегающий

Спинка,

2 дет

1 – 2 – срез горловины,

2 – 3 – плечевой срез,

3 – 4 – срез проймы,

4 – 5 – боковой срез,

5 – 6 – срез низа,

6 – 7 – срез шлицы,

7 – 8 – уступ,

8 –1 – средний срез спинки.

1) Конструктивные средства формообразования. Конструктивные линии обеспечивают степень прилегания:

- отведение средней линии спинки;

- вытачки по среднему срезу;

- вытачки по боковому срезу спинки.

2) Технологические средства формообразования.

Посаживание на кромку по срезу проймы, посаживание плечевого среза и на участке бокового среза спинки.

Наименование

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

Каркасные слои спинки

С

П

И

Н

К

А

1. ТПМ с клеевым покрытием

Vestra 8025

Прокладка по горловине,

2 дет.

Предохраняет швы от разрушения, срезы – от осыпания.

2. ТПМ с клеевым покрытием

Vestra 8025

Усилитель плечевого среза (прокладка по плечевому срезу),

2 дет.

Обеспечивает плавный переход толщины пакетов в местах соединения деталей.

3. Не тканый прокладочный материал

Плечевая накладка,

2 дет

Обеспечивает плавный переход от плечевого шва к рукаву.

4. ТПМ с клеевым покрытием

Vestra 86040

Прокладка в низ,

2 дет

Обеспечивает формоустойчивость низа изделия.

5. ТПМ с клеевым покрытием

Vestra 86040

Прокладка по пройме,

2 дет.

Обеспечивает плавный переход толщины пакетов в местах соединения деталей. Предохраняет срезы от растяжения.

6. ТПМ с клеевым покрытием

Vestra 86040

Прокладка в шлицу,

2 дет

Предохраняет края от растяжения, повышает их формоустойчивость, сохраняет форму изделия.

Наименова-ние

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

Рукав

Основной

Базовый,

прямой

1)Верхняя часть рукава,

2 дет

2) Нижняя часть рукава,

2 дет

1 – 2 – передний срез

2 – 3 – нижний срез

3 – 4 – срез шлицы

4 – 5 – уступ шлицы

5– 6 – локтевой срез

6 – 1 – срез оката

1) Конструктивные средства формообразования. Членение узла на две детали.

2) Технологические средства формообразования.

- Посаживание локтевого среза в верхней части рукава для поддержания необходимой формы.

- Посаживание по верхней части оката рукава и по нижней части оката рукава.

- Оттягивание переднего среза в верхней части рукава.

1 – 2 – передний срез

2 – 3 – нижний срез

3 – 4 – срез шлицы

4 – 5 – уступ шлицы

5– 6 – локтевой срез

6 – 1 – срез оката

Наименование

узла

Вид

материала по слоям

Покрой,

силуэтная форма

Наименование деталей,

их количество

Эскиз узла и

составляющих его деталей

(с изнаночной стороны), направление нити основы (графическое)

Наименование

срезов

Назначение деталей

(для прикладных материалов),

средства формообразования

деталей

1

2

3

4

5

6

7

Каркасные слои рукава

РУКАВ

1. ТПМ

Клеевой с точечным покрытием

(Vestra 8035)

Прокладка в шлицу и низ,

2 дет

Обеспечивает пакету формоустойчивость, упругость, сопротивление эксплуатационным деформациям.

2. Vestra 927622

Прокладка по окату рукава (подокатник),

2 дет.

Обеспечивает плавный переход толщины пакета в местах соединения деталей.

3. ТПМ

Клеевой с точечным покрытием

(Vestra 8035)

Прокладка в ерхней части рукава,

2 дет.

Обеспечивает наполненность головки и плавность перехода в местах соединения деталей.

4. ТПМ

Клеевой с точечным покрытием

(Vestra 8035)

Прокладка в низ,

2 дет

Придает формоустойчивость нижнему краю изделия и создает в дальнейшем возможность надёжного прикрепления подогнутого края.
