Ручной противотанковый гранатомет рпг-7в состоит:

- ствол с механическим (открытым) прицелом;

- ударно-спусковой механизм с предохранителем;

- бойковый механизм;

- оптический прицел.

В комплект гранатомёта входят:

а. запасные части -(боёк-2, пружина бойка-2, опорная втулка-2, ниппель-1);

б. инструмент - (ключ-отвёртка-1, выколотка-1, приспособление для сборки и разборки ударно-спускового механизма-1)

в. принадлежность - шомпол-1, ремень (с 2-я чехлами)-1, плечевой ремень-1, сумка для переноски 2-х гранат-1, сумка для переноски 3-х гранат-1.

Прицел ПГО-7 является основным прицелом гранатомета.

Увеличение - 2,7 крат, поле зрения - 13 градусов.

Состоит из:

- корпуса с кронштейном;

- оптической системы;

- механизма выверки прицела по горизонту и вертикали;

-  устройства освещения сетки;

- наглазника и налобника.

В поле зрения прицела имеется сетка, на которой нанесены:

- шкала прицельная;

- шкала боковых поправок;

- дальномерная шкала.

Боеприпасы к ручному противотанковому гранатомету РПГ-7В:

Стрельба из гранатомёта ведётся выстрелами ПГ-7В, ПГ-7ВМ, ПГ-7ВС, ПГ-7ВС и ПГ-7Л с надкалиберной противотанковой гранатой кумулятивного действия. Граната обладает бронепробиваемостью, которая даёт возможность вести эффективную борьбу со всеми типами танков и САУ противника.

Выстрелы ПГ-7ВМ, ПГ-7ВС1, ПГ-7ВС несколько легче ПГ-7В превосходят его по бронепробиваемости, кучности боя и ветроустойчивости.

Выстрел ПГ-7ВЛ имеет наибольший вес и бронепробиваемость. Наиболее действительный огонь, огонь (эффективный) по бронецелям,

имеющим высоту 2 м составляет ПГ-7В - 330 м; ПГ-7ВМ, ПГ-7ВС1 и ПГ-7ВС - 310 м; ПГ-7ВЛ - 240 м.

Все выстрелы по своему устройству одинаковы и отличаются лишь конфигурацией и типу и размерам отдельных деталей.

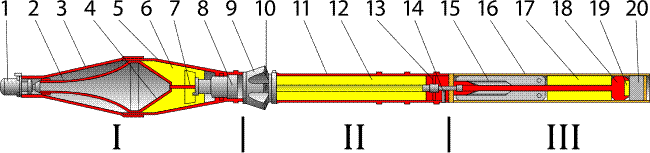

Общее устройство гранатометного выстрела

I - головная часть:

1 — головная часть взрывателя,

2 — токопроводящий конус,

3 — обтекатель,

4 — кумулятивная воронка,

5 — корпус,

6 — разрывной заряд,

7 — проводник,

8 — донная часть взрывателя,

II - реактивный двигатель:

9 — сопловой блок,

10 — сопло,

11 — корпус реактивного двигателя,

12 — пороховой заряд реактивного двигателя,

13 — дно ракетного двигателя,

14 — капсюль-воспламенитель,

III - пороховой заряд:

15 — перьевой стабилизатор,

16 — гильза из бумаги,

17 — пороховой заряд,

18 — турбинка,

19 — трассер,

20 — пыж из пенопласта.

Работа частей и механизмов гранатомета и выстрела к нему.

Части и механизмы гранатомета до заряжания находятся в следующем положении.

Курок спущен, боевая пружина находится в наименьшем сжатии. Стержень своими выступами упирается снизу в курок и удерживает его в зацеплении с шепталом. Шептало зашло своим зубом за предохранительный выступ курка и, одновременно оказывая давление на верхний зуб спускового крючка, отводит хвост спускового крючка вперед. Боек под действием пружины опущен вниз, хвостовая часть бойка выступает из отверстия ниппеля.

Работа частей и механизмов при заряжании

При заряжании гранатомет поставить на предохранитель: при этом буртик предохранителя встанет против нижнего зуба спускового крючка и будет препятствовать повороту спускового крючка назад. Вставить гранату, при этом капсюль-воспламенитель будет расположен против отверстия для бойка.

Для производства выстрела поставить курок на боевой взвод. Курок давит на большой выступ стержня, опускает его вниз и снимает боевую пружину. Зуб шептала, скользя по курку, заскакивает за боевой выступ курка и курок становится на боевой взвод.

Снять гранатомет с предохранителя и нажать на спусковой крючок. При этом спусковой крючок, вращаясь на своей оси, верхним зубом приподнимает шептало и выводит зуб из зацепления с боевым выступом курка. Курок под действием боевой пружины энергично поворачивается вверх, ударяет по бойку. Боек продвигаясь вверх сжимает свою пружину и разбивает капсюль-воспламенитель гранаты. После удара курка по бойку стержень под действием боевой пружины малым выступом отводит курок от бойка. Боек под действием пружины бойка утапливается в отверстие стенки ствола.
