2.7. Расчет потребности в железнодорожных путях
Необходимые данные для расчетов принимаются по исходным данным и предыдущих расчетов.
Длина вагона (lв) 14 м
Количество перегрузочных средств одновременно занятых на грузовом обслуживании подачи вагонов (устанавливается на стадии разработки технологических схем) (nу) 2 ед.
Навигационный грузооборот (Qн) 290 тыс.т
Продолжительность навигации (Тн) 176 суток.
Коэффициент прямой перевалки (Кпр) 0,3.
КНВ по вариантам:
КНВ в-суд = 45,8 т/час
КНВ в-скл = 64,97 т/час
Средняя КНВ = 53,87 т/час
Загрузка вагона (qв) 69 т
Количество механизированных установок (вагоны) 4 ед.
Количество вагонов в подаче на трех железнодорожных путях (mв):
mв = Lждп / lв = 192 / 13,92 = 13,79 ед.
Время занятости путей:
tжд = mв*qв / КВН*у = (13.79*69)/53,87*4 = 4,42 час.
Количество подач (возможное):
Nпод.воз. = 24 / tжд = 24 /4,42 = 5,43 ед.
Количество подач (потребное):
Nпод.потр. = Qн *Кн / (Тэ*mв*qв)= 290000*1,7 / (176*13,79*69) = 2,94 ед.
Длина причала (Lпр) 96 м
Количество железнодорожных путей (nжд) 2 ед.
Общая длина железнодорожных путей:
Lжд = nжд Lпр = 2*96 = 192 м
Расчет приведен для I схемы механизации. Расчет для II схемы механизации выполняется аналогично. В приложении 1 и 2 соответственно представлены полные результаты расчетов для I и II схем механизации.
3.1Расчет экономических показателей вариантов схем механизации и технологии перегрузочных работ.
Выбор схем механизации производится по критерию минимальных приведенных затрат по порту и флоту за время его обслуживания в порту.
Оценка экономической эффективности запроектированных мероприятий проводится путем сравнения показателей эффективности предлагаемого варианта технической оснащенности, технологии и организации с существующим вариантом либо с базовым.
При расчете фондоемкости и рентабельности, определение затрат на амортизацию и текущий ремонт принимают во внимание как существующие, так и вновь вводимые ОПФ, при расчете приведенных затрат и условного экономического эффекта в расчет принимают только вновь вводимые, без учета действующих ОПФ, т.е. капитальные вложения.
Расчёт капиталовложений по порту:
, руб.
где: - общепортовое содержание;
- устройство складов;
- устройство крановых путей;
- покрытие территорий;
- строительство причальных стенок и набережных;
- формирование парка перегрузочных машин
,
где: - длина причала, м;
- поясной коэффициент, равный 1,4;
- стоимостной коэффициент сооружений, равный 1;
- капвложения в объекты строительства причала.
, руб.
где: - площадь типового крытого склада, м2;
- стоимость площади 1м2 склада, руб/м2.
В нашем случае = 0, так как гравий складируются на открытом складе.
,
где: - длина крановых путей, м;
- стоимость крановых путей, руб/м
, руб.
где: - площадь покрытия территории, м2;
- стоимость площади 1м2 покрытия территории, руб./м2
,
где: - длина и высота причальной стенки, м;
- поясной коэффициент изменения стоимости строительства;
- стоимость длины 1м стенки, руб./м
,
где: - число машинi-ого типа;
- стоимость машины i-ого типа, руб.;
стоимость прочего перегрузочного оборудования, руб.
Капиталовложения по порту.
Расчёт эксплуатационных расходов по порту.
, руб.
где: - расходы на заработную плату портовых рабочих с отчислениями на соц. страхование;
- расходы на содержание общепортовых сооружений;
- расходы на содержание крытых складов;
- расходы на содержание крановых путей;
- расходы на содержание территорий;
- расходы на содержание причальных стенок и набережных;
- расходы на отчисления на амортизацию и ремонт перегрузочных машин;
- расходы на электроэнергию, топливо, смазочные и обтирочные материалы;
Кр – коэффициент распределяемых затрат, равен 0,3
, руб.
где: - коэффициент, учитывающий районную надбавку;
- общий коэффициент начислений;
- часовая ставка зарплаты на ПРР для комплексных бригад рабочих, руб/час;
- затраты труда за навигацию, чел.-час
,
где: - отчисления на амортизацию, %
,
где: - цена электроэнергии, руб./кВт час;
- цена бензина;
- цена дизельного топлива;
- машино-часы (удельный расход на один машино-час электроэнергии или жидкого топлива), кВт-час/час, (кг/час)
,
Полные эксплуатационные затраты по порту:
Расчёт капиталовложений и эксплуатационных расходов по флоту за время стоянки в порту.
Капиталовложения по флоту за время грузовой обработки и её ожидания:
где: - строительная стоимость расчётного типа судна, руб.;
- расчётный навигационный грузооборот, т.;
- эксплуатационный период работы флота, сут.;
- количество груза в судне, т;
- время грузовой обработки судна, сут = 0,75;
Эксплуатационные расходы по флоту за время грузовой обработки и её ожидания за навигацию
, руб.
где: - стоимость суточного содержания расчётного судна на стоянке, руб./судо-сут;
- грузоподъемность судна.
Расчёт приведенных удельных суммарных затрат по порту и флоту за время стоянки в порту. Выбор наилучшего варианта.
, руб./т.
где: - эксплуатационные расходы по порту и флоту, руб.;
- капиталовложения по порту и флоту;
- нормативный коэффициент эффективности капитальных вложений (капвложения приведены к эксплуатационным расходам), равный для Сибири - 0,10.
Для схемы механизации с применением мостового крана грузоподъёмностью 10т.:
Расчёт приведённых затрат для варианта механизации с применением портального крана производится аналогично и представлен в Приложении.
За лучший вариант считаем схему IIс применением мостового крана., где удельные суммарные приведенные затраты равны 13,69 ,руб/т.
2.6 Выбор оптимальной схемы механизации
ВЫВОД: По итогам расчетов данного курсового проекта, по расчетам затрат и капиталовложений, можно сделать вывод, что оптимальным вариантом перегрузки контейнеров в порту является вариант №2 с применением мостового крана (см. приложение).
|
|
|
Таблица 1 |
Исходные данные для построения рисунков 1,2 | |||
Человекоёмкость, тыс. маш-чел/нав |
Машиноёмкость, тыс. маш-чел/нав |
Норма выработки |
Скорость передвижения балки |
3048 |
2038 |
131 |
5,5 |
3023 |
2032 |
132 |
6 |
3016 |
2030 |
132,6 |
6,3 |
3004 |
2027 |
133 |
6,7 |
|
|
|
Таблица 2 |
Исходные данные для построения Рисунка 3 | |||
Цф, млн. руб |
Зпр сум, млн. руб. |
Зпр ф, млн. руб. |
|
8 |
143,9 |
1,98 |
|
10 |
144 |
2,1 |
|
12 |
144,1 |
2,3 |
|
14 |
144,2 |
2,4 |
|
|
|
|
Таблица 3 |
Исходные данные для построения Рисунка 4 |
| ||
Y ож |
n птм, ед |
КИП |
|
0,8 |
2 |
0,76 |
|
0,51 |
4 |
0,6 |
|
0,37 |
6 |
0,42 |
|
0,23 |
8 |
0,32 |
|
|
|
|
Таблица 4 |
Исходные данные для построения Рисунка 5 |
| ||
|
Зп, тыс. руб. |
Ц крана, тыс. руб. |
|
|
139310 |
2000 |
|
|
141680 |
4000 |
|
|
144050 |
6000 |
|
|
146420 |
8000 |
|
|
|
|

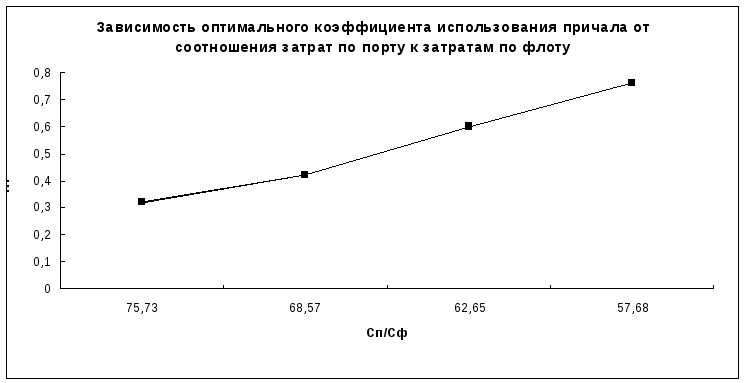

Таблица 5 |
|
Исходные данные для построения Рисунка 6 |
| |
|
КИП |
Сп/Сф |
|
|
0,32 |
75,73684 |
|
|
0,42 |
68,57143 |
|
|
0,6 |
62,65217 |
|
|
0,76 |
57,68 |
|
ЗАКЛЮЧЕНИЕ
В составе общих направлений совершенствования перегрузочного процесса в портах можно выделить следующее:
1.Совершенствование подвижного состава: судов и вагонов. Внедрение транспортных средств с облегчённым доступом перегрузочных средств и грузам и горизонтальным способам загрузки;
2.Создание новых типов перегрузочных машин;
3.Более широкое освоение системы полуавтоматических и автоматических ГЗУ, особенно для перегрузки контейнеров, пакетов технических грузов. Внедрение в перегрузочный процесс роботов и манипуляторов;
4.Внедрение автоматизации в управление перегрузочными машинами, комплексами и перегрузочными процессами. Создание информационно-управляющих систем в области адресования грузов, учёта, поиска и подбора их для составления планов погрузки судов и оперативного управления работой порта;
5. Внедрение пакетирующих автоматизированных линий на предприятиях грузоотправителя и в перевалочных пунктах;
7.Совершенствование технических условий размещения и крепления грузов в судах и вагонах;
6.Внедрение передовых методов и приёмов труда на погрузочно-разгрузочных работах в портах: совмещение операций, рационализация пробега погрузчиков по территории порта, внедрение зачистных машин. Специально должны рассматриваться организация труда и производственный процесс в порту.
Для повышения производительности труда необходимо подходить к вопросу о безопасности труда, также важно достаточно механизировать труд работников (особенно при погрузо-разгрузочных работах); необходимо чётко организовывать подачу и обслуживание транспортных средств; должна быть хорошо налажена система связи.
