Контрольні запитання:
1. Пояснити, що таке ергономіка і як вона пов'язана із іншими науками?
2. Назвіть основні ергономічні показники і поясніть їх вплив на людину?
3. Що таке хіротехніка і які проблеми вона повинна розв'язувати?
4. Яке місце займає ергономічний аналіз виробу в процесі художнього конструювання?
5 В якій послідовності потрібно проводити ергономічний аналіз?
ДОДАТКИ
Таблиця 1
Анкета питань ергономічного аналізу технічних виробів
1. Чи застрахована розроблена конструкція від випадковостей?
2 Чи має вона гострі грані та виступи, які можуть викликати травму під час роботи?
3. Чи мають частини, що обертаються, захисні пристрої?
4.Чи можливо проводити ремонт машини без її відключення?
5. Як змонтовано пускові пристрої: чи не може машина сама включитись?
6. Чи забезпечується своєчасна сигналізація про неполадки?
7. Чи правильно позначено кольором небезпечні місця машини
8. Чи забезпечено своєчасне видалення відходів виробництва
9. Чи забезпечується зручне положення робітника при роботі з машиною?
10. Чи знаходяться функціональні зони машини в межах легкої досяжності, чи добре їх видно?
11. Чи скорочено до мінімуму кількість та траєкторії руху оператора ?
13. Чи зручно розміщені органи керування?
12 Чи здійснюються робочі рухи в межах поля зору?
14. Чи має виріб негативний вплив на людину в процесі роботи?

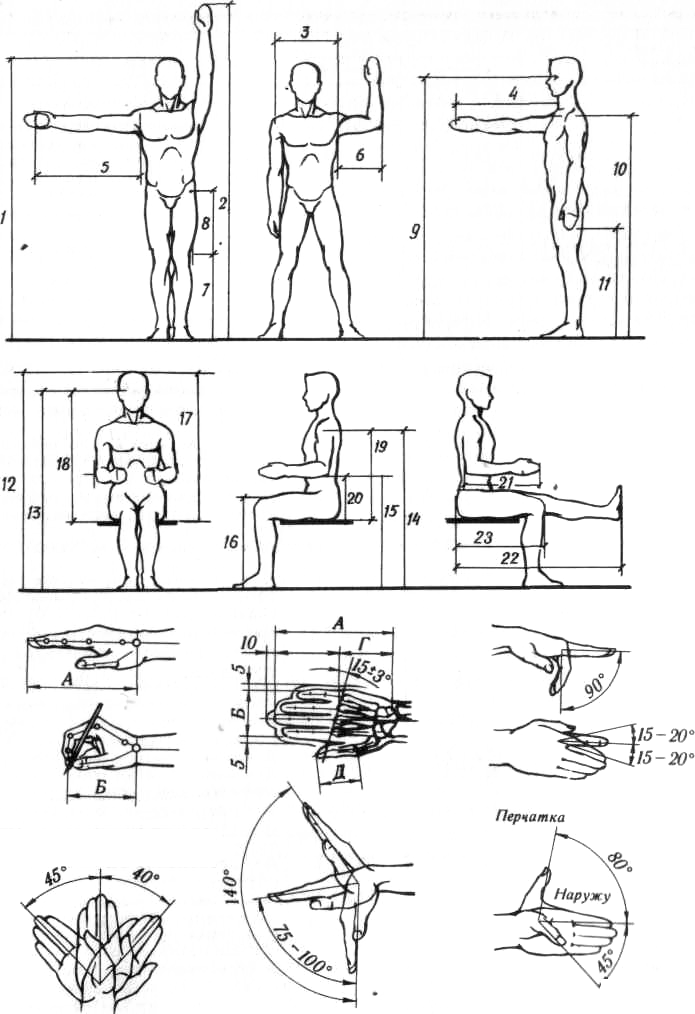

Рис. Основні антропометричні розміри людини.
Таблиця 2
Антропометричні параметри людини, які використовуються в ергономіці (см)
|
1 |
Стоячі довжина тіла (зріст) |
167,8±5, 8 |
156,7±5,7 |
Визначення висоти верстата при роботі у позі стоячі, визначення висоти робочого приміщення |
|
2 |
Довжина тіла з витягнутої рукою у верх |
213,8±8, 4 |
198,±7,6 |
Визначення зони досяжності по вертикалі, з метою розташування органів керування |
|
3 |
Дельтоідна ширина плеча |
44,5+2,2 |
41,8±2,4 |
Визначення параметрів робочого місця |
|
4 |
Довжина руки витягнутої у перед (редуцір) |
64,2±3,3 |
59,3±3,1 |
Визначення зон досяжності по глибіні |
|
5 |
Довжина руки, витягнутої у бік (редуцір) |
62,2±3,3 |
56,8+3,0 |
Визначення зон досяжності по глибіні |
|
6 |
Довжина плеча |
32,7±1,7 |
30,2±1,6 |
Визначення висоти розташування органів керування и висоти робочої поверхні |
|
7 |
Довжина ноги |
90,1±4,3 |
83,5±4,1 |
Визначення висоти розташування органів керування и висоти робочої поверхні |
|
8 |
Довжина бедра |
|
|
Визначення висоти розташування органів керування и висоти робочої поверхні |
|
9 |
Висота очей стоячі |
155,9±5, 8 |
145,8±5,5 |
Визначення висоти робочої поверхні та розташування засобів індикації, зон огляду |
|
10 |
Висота плечової точки |
137,3+5, 5 |
128,1±5,2 |
Визначення висоти робочої поверхні та висоти розташування органів керування |
|
11 |
Висота долонної точки |
51,8±3,5 |
48,3±3,6 |
Визначення зони охоплення |
|
12 |
Сидячі довжина тіла |
130,9+4, 3 |
121,1+4,5 |
Вибір висоти верстатів, верстаків, вибір висоти кабін у машинах, комбайнах, тракторах тощо |
|
13 |
Висота очей від підлоги |
И8,0±4, 3 |
109,5±4,2 |
Визначення висоти робочої поверхні, розташування сигналізації, засобів індикації |
|
14 |
Висота плеча від підлоги |
100,8+4, 2 |
92,9+4,1 |
Визначення висоти робочої поверхні, зони керування важелями |
|
15 |
Висота ліктя від підлоги |
65,4±3,3 |
60,5±3,5 |
Визначення висоти робочої поверхні, зони керування важелями |
|
16 |
Висота колін |
50,6±2,4 |
46,7±2,4 |
Визначення висоти робочого стільця |
|
17 |
Довжина тіла над сидінням |
88,7±3,1 |
84,1+3,0 |
Визначення висоти верстата, |
|
|
|
|
|
органів керування, засобів індикації |
|
18 |
Висота очей над сидінням |
76,9±3,0 |
72,5+2,8 |
Розташування органів керування, засобів індикації, висоти робочої поверхні |
|
19 |
Висота плеча над сидінням |
58,6±2,7 |
56,0±2,7 |
Розташування органів керування, визначення висоти робочої поверхні |
|
20 |
Висота ліктя над сидінням |
23,2±2,5 |
23,5±2,5 |
Розташування підлікотникив, визначення висоти робочого місця |
|
21 |
Довжина передпліччя ,руки (редуцір) |
36,4±2,0 |
33,4±1,8 |
Визначення зони досяжності по глибині розмірів робочого місця |
|
22 |
Довжина витягнутої руки |
104,2±4, 8 |
98,3±4,7 |
Розташування органів ручного керування |
|
23 |
Довжина бедра |
59,0±2,7 |
56,8+2,8 |
Визначення розмірів сидіння |
