Боярчук Прикладная ядерная космофизика 2007
.pdfРис. П.3. Изображения зоны Чернобыльской АЭС, полученное при помощи методики трехканальной обработки
211
212
а |
б |
в |
Рис. П.4. Результаты кластерного анализа для изображений промзоны Чернобыльской АЭС, полученных различными методами (достигнутое пространственное разрешение ≈ 45 м): а – изображение, полученное при помощи обработки нормированным вегетационным индексом; б – радиолокационные изображения L-диапазона на HV поляризации; в – изображение, полученные на основе методики совместной обработки (попиксельным перемножением массивов УЭПР на соответствующее значение индекса вегетации)
Рис. П.5. Информация, получаемая со спутниковой системы мониторинга окружающей среды
213
214
Рис. П.6. Спектральные характеристики океана (водной поверхности), льда (снежной поверхности), почвы (суши), растительности и атмосферы

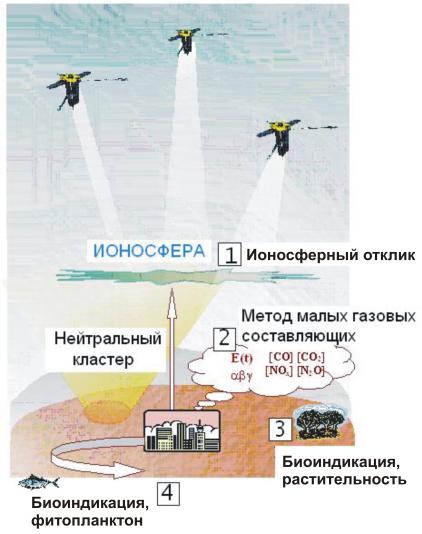

Рис. П.7. Что необходимо контролировать
215
а
б
Рис. П.8. Сканерная съемка (пример):
изображение Северо-восточного побережья Каспийского моря, полученное 12 марта 1998 г. с помощью многоспектрального сканирующего устройства среднего разрешения МСУ-СК, модуля «Природа» космической станции «Мир». Совмещено с изображением МСУ-Э; а – общий вид; б – выделенный участок
216
