15. Допускаемые напряжения и запас прочности.
Для того чтобы произвести расчёты на прочность детали, надо определить действующее напряжение и сравнить его с допускаемым напряжением
- предельное напряжение,
n – коэффициент запаса прочности.
Предельное напряжение зависит от материала и принимается:
- - если материал пластичный,
- - если материал хрупкий.
Для обеспечения запаса прочности используется коэффициент запаса:
[n]=[n1]∙[n2]∙[n3]=2,5…3
[n1] = 1..3 – учитывает точность составления расчётной схемы.
[n2] = 1…4 – учитывает влияние неоднородности материала (усадочные раковины и т.п.) и качество обработки (шероховатость поверхности).
[n3] = 1…2 – учитывает условия эксплуатации и степень ответственности детали (область применения: редуктор общего назначения или механизм, применяемый в авиации).
16. Сдвиг
Чистый сдвиг и его особенности.
Деформацию сдвига (среза) можно рассмотреть на примере разрезания полосы ножницами.
В этом случае на малом расстоянии h навстречу друг другу действуют силы F. Выделим элемент abcd, который испытывает деформацию сдвига.
- абсолютный сдвиг,
- угол сдвига.
Чистым сдвигом называют такое напряженное состояние, при котором в поперечном сечении стержня возникает только один силовой фактор – поперечная сила, а по граням выбранного элемента действуют только касательные напряжения.
В поперечном сечении возникают касательные напряжения, определяемые по формуле:
где А – площадь поперечного сечения (площадь среза).
Закон Гука при сдвиге. Условие прочности при сдвиге.
Гук экспериментально установил зависимость между касательным напряжением и углом сдвига :
- закон Гука при сдвиге: касательные напряжения при сдвиге прямо пропорциональны углу сдвига .
G - модуль упругости при сдвиге (зависит от материала),
- деформация при сдвиге (абсолютный сдвиг ).
17. Условие прочности при сдвиге:
Закон парности касательных напряжений:касательные напряжения при сдвиге всегда направлены навстречу друг другу.
Пример: Расчет болтового соединения на срез.
Дано: F – поперечная сила; материал болта.
Найти: минимальный диаметр болта из условия прочности.
- условие прочности при сдвиге (срезе);
; ;.
18. Основные понятия и определения.

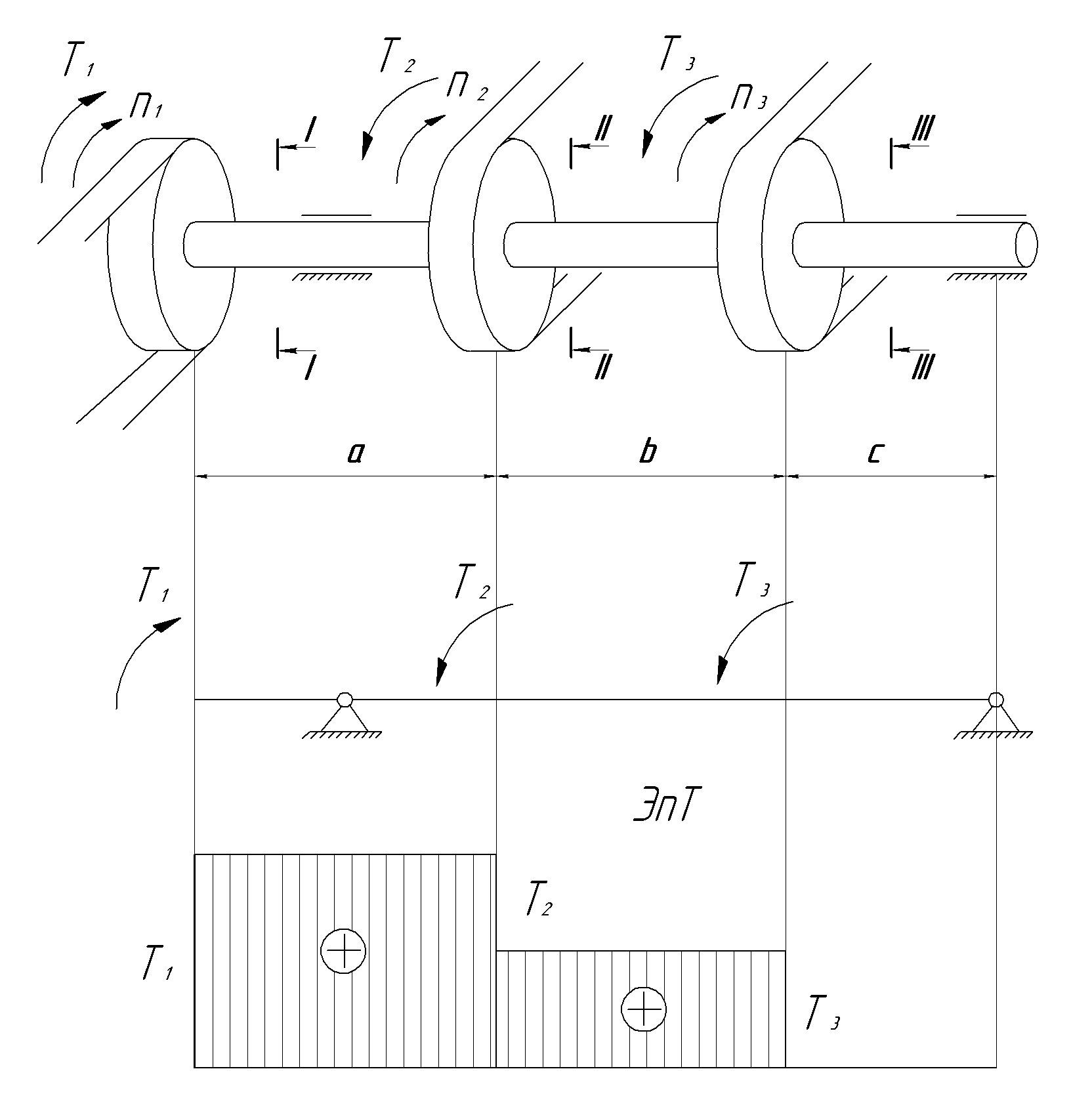

Если в поперечном сечении вала, действует крутящий момент Т, то вал находится в состоянии напряжения кручения. Кручение, как вид деформации, возникает при действии крутящего момента в плоскости перпендикулярной оси.
Так как под действием приложенных крутящих моментов вал находится в равновесии, то можно записать:
Правило знаков: крутящий момент считается положительным, если он вращает отсечённую часть вала по часовой стрелке.
На эпюре крутящих моментов величина скачка равна моменту внешних сил действующих в этой точке.
20. Закон Гука при кручении.

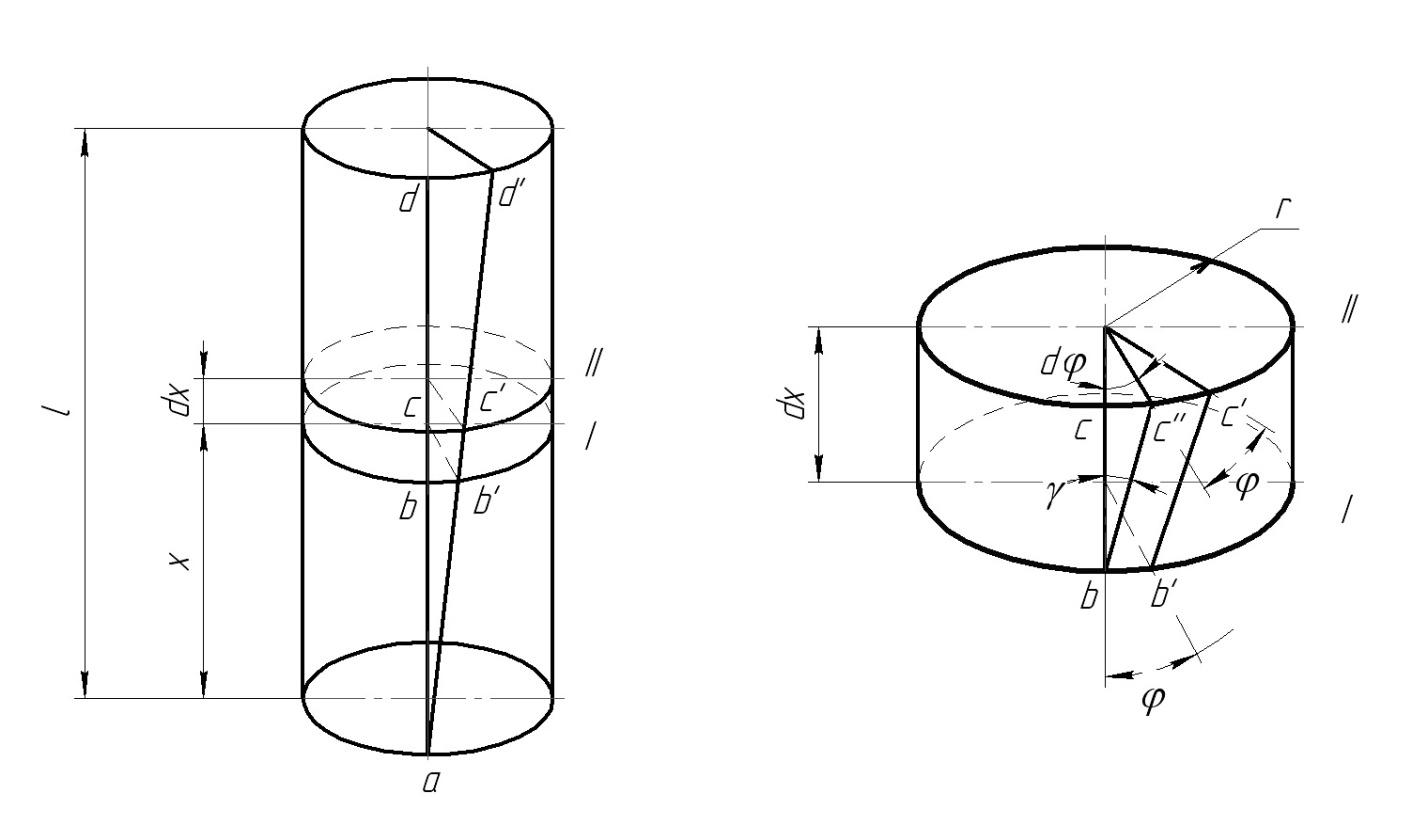

Рассмотрим цилиндр, один конец которого закреплён неподвижно, а к другому приложен крутящий момент.
Образующая ad займёт положение . На расстоянии x выделим элемент dx. И получим точки . В элементе dx сечение I повернётся относительно основания на угол φ, а сечение II на угол φ+dφ.
γ – угол сдвига.
- абсолютный сдвиг.
- относительный угол закручивания.
(1).
Для цилиндров постоянного сечения и постоянно действующего крутящего момента можно утверждать, что для каждого элементарного участка dF, находящегося на радиусе r от центра сечения
- 1-я форма записи закона Гука.
- модуль упругости 2-го рода.
.
Из эпюры видно, что максимальные касательные напряжения τ действуют на поверхности цилиндра, а в центре равны 0, поэтому валы, работающие на кручение, можно изготавливать полыми.
- 2-я форма записи закона Гука при кручении.
,
где - полярный момент сопротивления сечения.
- полярный момент сопротивления сечения (для круглого сечения).
