8. Силовой анализ (исследование) механизма
Силы, действующие на звенья механизма
При проектировании и расчете машин необходимо знать и уметь определять все силы, действующие на звенья механизма.
Силы подразделяются на:
а) Движущие силы – силы, приводящие механизм в движение, т.е. совершающие полезную работу
-в двигателях внутреннего сгорания – это сила давления сгорающих газов на поршень;
-в электродвигателях – это вращающий момент, приложенный к ротору со стороны вращающегося электромагнитного поля.
б) Силы полезного сопротивления – это силы, которые совершают требуемую работу, т.е. силы, для преодоления которых создается механизм или машина (привод строгального станка)
в) Силы вредного сопротивления – это силы трения в кинематических парах и силы сопротивления среды (сопротивление воздуха)
г) Силы тяжести – совершают либо положительную, либо отрицательную работу (в зависимости от направления движения звена). Они зависят от размеров звеньев и материалов.
д) Силы инерции – обусловлены массой и движением звеньев с ускорением.
е) Реакции кинематических пар, т.е. силы, с которыми одно звено действует на другое.
Для того чтобы определить все силы, действующие на звенья механизма, сначала определяют структурные группы Ассура (диады).
Принцип Даламбера.
Если к телу, на которое действуют внешние силы и реакции связей, приложить силы инерции, то можно условно рассматривать это тело как находящееся в равновесии.
Рассмотрим силы, которые действуют на диаду шатун-ползун:
Рисунок 2.3 – План положений, скоростей, ускорений и план сил механизма
G3 - вес ползуна;
Qпс - сила полезного сопротивления;
Fи3 - сила инерции ползуна 3;
R1 2 - реакция со стороны отброшенного кривошипа 1 на шатун 2;
R4 3 – реакция, действующая со стороны звена 4 на звено 3.
1) Составляем векторное уравнение.
Под действием указанных сил группа Ассура находится в равновесии, описываемом векторным уравнением:
,
- дается по заданию, известна по величине и направлению (противоположно скорости ползуна);
- известна по величине и направлению;
- известна по величине и направлению (направленная противоположно ускорению ползуна);
R1 2 – известна по направлению (параллельно шатуну 2);
R43 – известна по направлению (перпендикулярно направляющей ползуна).
2) Проводим вектор силы полезного сопротивления (отрезок длиной 70 мм).
3) Определяем масштаб плана сил механизма:
.
4) С учетом масштаба определяем отрезок , отображающий силу инерции ползуна, и отрезок , отображающий силу тяжести полуна:
, .
5) Из полюса плана сил параллельно шатуну 2 проводим линию действия реакции кривошипа на шатун , а из точки - направление действия реакции направляющей на ползун . Таким образом, получаем точку их пересечения , отсекающую отрезки и .
6) Величины реакций находим с учетом масштаба плана сил механизма:
; .
7) Определим движущий момент и мгновенную мощность.

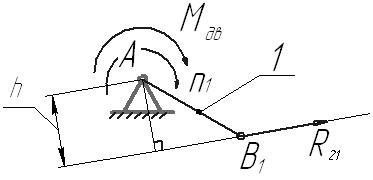

Определим плечо h* силы относительно точки А и вычислим с учетом масштаба его длину h (mL 1:1).
Тогда движущий момент, создаваемый реакцией на плече h, будет равен:.
Мгновенная мощность составит:
