8. По наличию коррекции
8.1 Корригированные – со смещением инструмента.
8.2 Не корригированные – без смещения инструмента.
37. Основные кинематические и геометрические параметры цилиндрической прямозубой зп
Передаточным отношением зубчатой передачи называют отношение угловых скоростей или частот вращения ведущего колеса к ведомому - передаточное отношение.
m – модуль - основной параметр зубчатого зацепления:
.
Параметры прямозубых цилиндрических колес, изготовленных без смещения:
- диаметр делительной окружности:
- диаметр окружности вершин:
- диаметр окружности впадин:
- диаметр основной окружности:
- угол зацепления.
- высота головки зуба.
- высота ножки зуба
- высота зуба
- ширина зубчатого колеса (ведомого)
,
где yа– коэффициент ширины в межосевых расстояниях, который выбирают в зависимости от расположения зубчатых колес относительно опор и твердости рабочих поверхностей зубьев.
- ширина шестерни (ведущей)
.
Межосевое расстояние должно быть равно полусумме делительных диаметров зубчатых колес
.

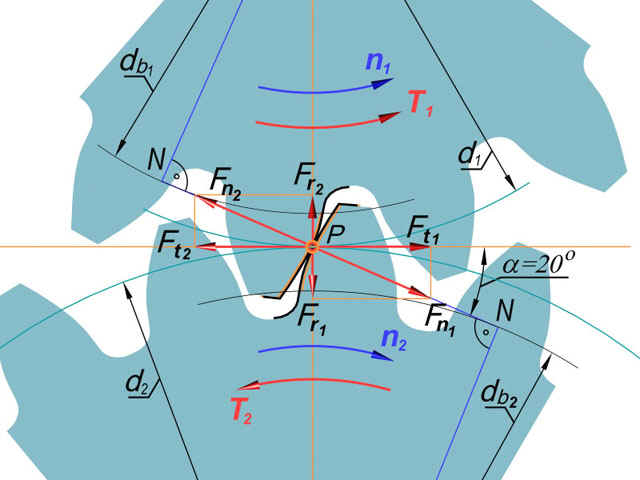

38. Усилия в зацеплении цилиндрической прямозубой передачи.
Окружную Ft, радиальную Fr и нормальную Fn силы определяют по следующим зависимостям:
,, ,
, P1 – мощность на ведущем валу передачи.
Обычно значение коэффициента нагрузки находится в интервале 1,1 … 1,5.
Таким образом, всегда расчетный вращающий момент .
39. Виды разрушений и критерии работоспособности зп
В таблице 2.1 описаны наиболее часто встречающиеся виды разрушения зубчатых передач, а также критерии работоспособности, выполнение которых обеспечит их отсутствие.
Вид разрушения |
Описание |
Критерий работоспособности |
Примечание |

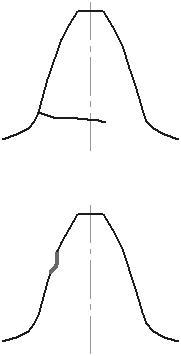

1. Усталостный излом зубьев
|
Возникает при многократном действии переменных напряжений изгиба |
Объемная прочность |
Характерно для передач, зубья которых закалены до высокой твердости |
2. Усталостное выкрашивание боковых поверхностей зубьев
|
Возникает при многократном действии контактных напряжений на рабочих поверхностях зубьев.
Материал отслаивается, возникают углубления (раковины). |
Контактная (поверхностная) прочность |
Характерно для закрытых передач, работающих при хорошей смазке |
3. Хрупкий излом или пластическая деформация
|
Возникает при кратковременных перегрузках (пиковых нагрузках)
|
Объемная прочность при перегрузках
Контактная прочность при перегрузках
|
Характерно для передач, зубья которых закалены до высокой твердости |
4. Износ
|
В местах контакта двух зубьев наблюдается относительное скольжение, сопровождающееся истиранием боковых поверхностей зубьев. |
Износостойкость
|
Характерно для открытых передач, работающих при обедненной смазке |

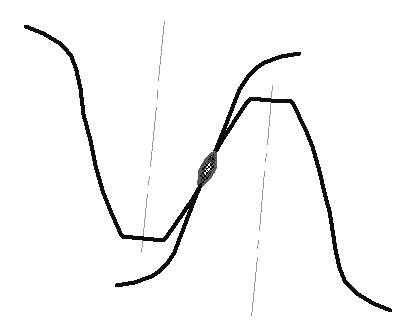

5. Заедание или схватывание
|
Вследствие высоких контактных давлений и трения происходит повышение температуры, возникает микросварка поверхностных слоёв и разрушение этой связи |
Теплостойкость |
Характерно для передач с повышенным скольжением в зацеплении (червячные, винтовые, гипоидные) |
