52. Силы и напряжения в ремне
Для
передачи вращающего момента необходимо
обеспечить силу трения между шкивом и
ремнём, которое достигается предварительным
натяжением ремня
в остановленной передаче.

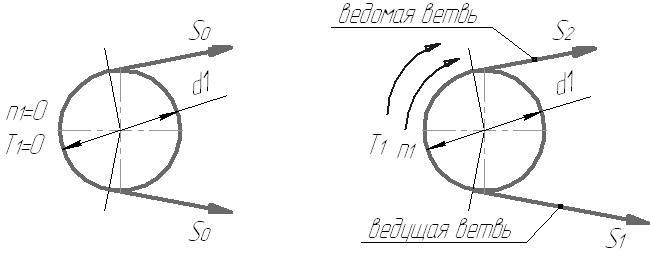

Силы
натяжения ведущей
и ведомой
ветвей ремня в работающей передаче
определяются по величине передаваемого
окружного усилия
:

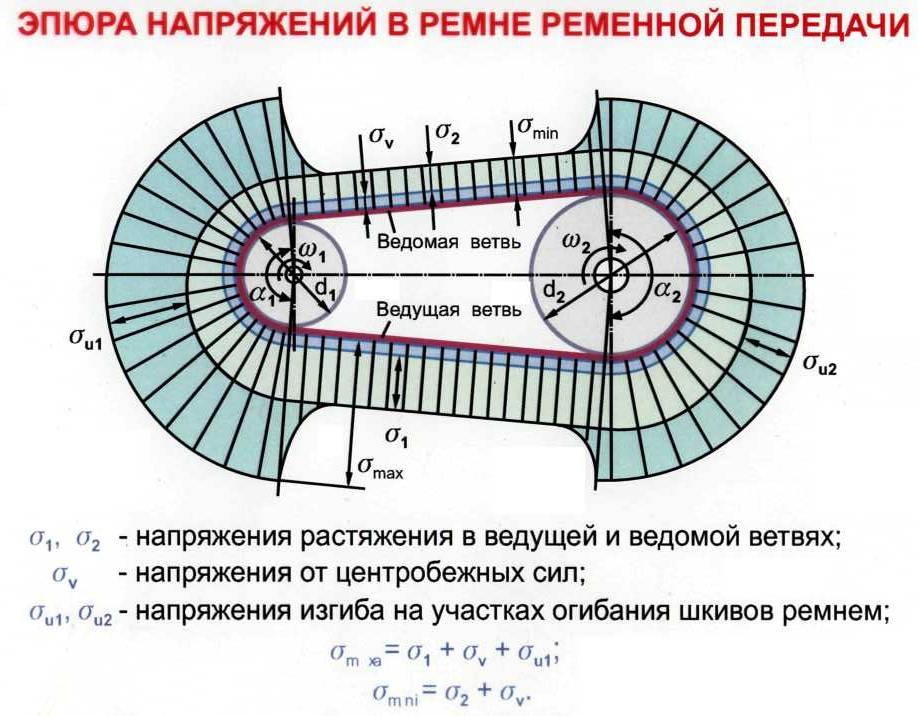

В работающей ременной передаче ремень находится в напряженном состоянии, обусловленном одновременным действием нескольких усилий. Эпюра распределения напряжений по контуру ремня показана на рисунке:
- напряжение,
создаваемое полезной передаваемой
нагрузкой;
- напряжение,
создаваемое силой предварительного
натяжения ремня;
- напряжение,
создаваемое центробежной силой;
;
-
напряжения изгиба в ремне на ведущем и
ведомом шкивах передачи;
- модуль упругости
материала ремня;
- толщина ремня.

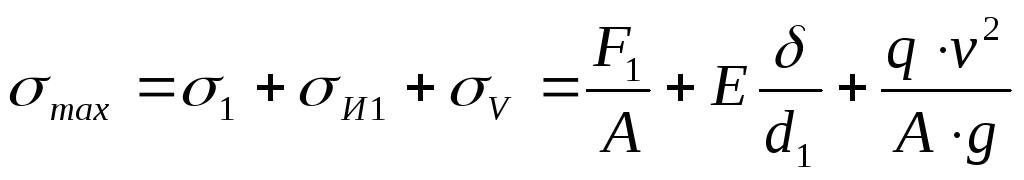

Максимальное напряжение в ремне
.
Напряжения изгиба являются главной причиной усталостного разрушения ремней.
53. Общие сведения.
Цепные передачи относятся к передачам с гибкой связью, в которых вращающий момент передается зацеплением звеньев цепи с зубьями звездочек.
Принцип зацепления, а не трения, а также повышенная прочность стальной цепи по сравнению с ремнем позволяют передавать цепью при прочих равных условиях большие нагрузки (однако меньшие, чем зубчатыми колесами).
Преимущества ЦП:
- возможность передачи энергии на большие расстояния (до 10м) (в сравнении с ЗП);
- меньшие, чем у ременных передач габариты;
- постоянство передаточного отношения (отсутствие скольжения);
- малые силы, действующие на валы (нет необходимости в большом начальном натяжении цепи);
- возможность передачи движения нескольким звездочкам.
Недостатки ЦП:
- низкая долговечность (ресурс цепи 15-20 т.ч. при картерном способе смазки, а с периодической смазкой - на порядок ниже);
- шум во время работы;
- сложность изготовления и более сложное обслуживание (по сравнению с ременной передачей для изготовления звездочек требуется зубонарезное оборудование).
Классификация ЦП
По назначению:
Приводные - применяются в приводах машин (сельскохозяйственных, подъемно-транспортных), мотоциклах, велосипедах и т.д.;
Тяговые - используются в транспортерах, конвейерах.
По конструктивному исполнению цепи (сегодня чаще всего применяются):
роликовые;
зубчатые.
По числу рядов цепи:
однорядные;
многорядные.
Также цепные передачи могут быть: внешнего и внутреннего зацепления; с различными профилями зубьев (симметричные и несимметричные); волновые, планетарные и реечные.

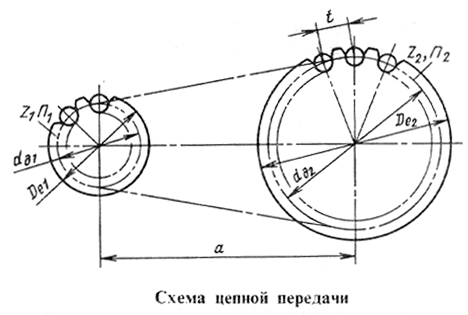

4.2. Геометрические параметры цепной передачи.
-
число зубьев ведущей звездочки.
- число зубьев
ведомой звездочки.
-
делительный диаметр ведущей звездочки.
-
делительный диаметр ведомой звездочки.
-

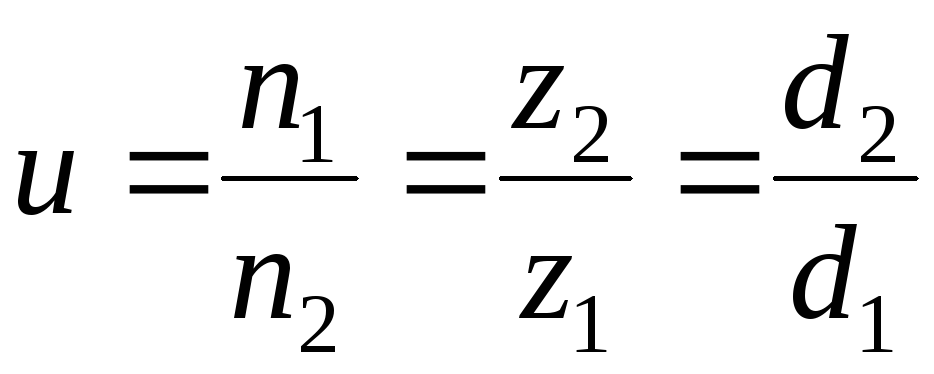

передаточное отношение.
-
шаг цепи.
-
межосевое расстояние.
Число
звеньев в цепном контуре: .
54. Проектный и проверочный расчет цепной передачи.
Слабым элементом цепной передачи является цепь, поэтому проектный и проверочный расчеты ведутся из условия её прочности.
Предварительное значение шага цепи t’ рассчитывается по зависимости:
,
где
[р]
- допускаемое давление в шарнире цепи
(зависит от скорости цепи, а если она
неизвестна, ориентировочно задаются
предварительным значением
= 2 … 3 м/с.);
- коэффициент
эксплуатации, зависит от характера
нагрузки, от межосевого расстояния, от
угла наклона передачи к горизонту, от
способа регулирования натяжения цепи,
от способа смазывания цепи.

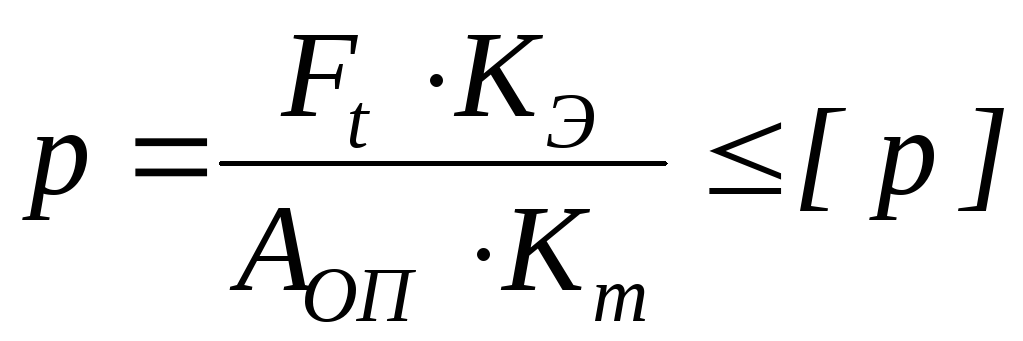

Проверочный расчет ведется по удельному давлению в шарнире цепи.
-

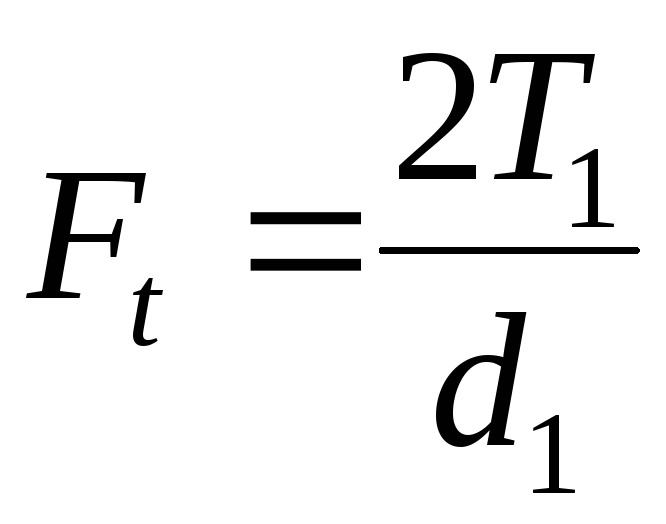

окружное усилие.

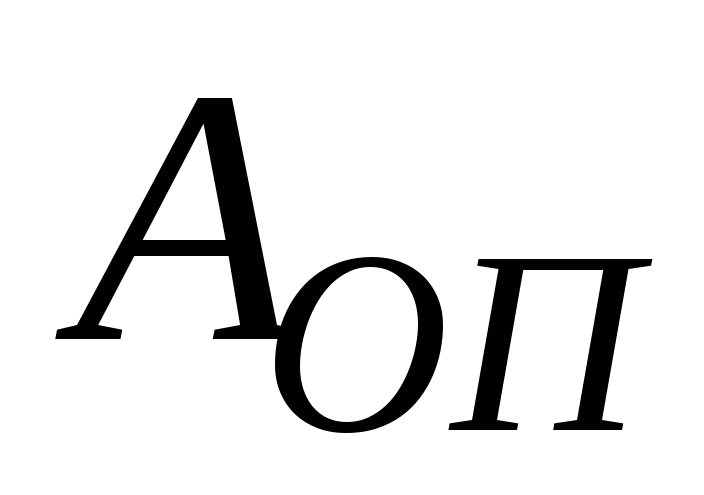

- площадь опорной
поверхности шарнира.
-
коэффициент рядности.
