2. Плоскопанельные мониторы

Несмотря на широкое распространение, мониторы на основе ЭЛТ имеют ряд существенных недостатков, ограничивающих (а порой и делающих невозможным) использование мониторов. Такими недостатками являются:

• Большие масса и габариты.

• Значительное энергопотребление, наличие тепловыделения.

• Излучения, вредные для здоровья человека.

• Значительная нелинейность растра, сложность ее коррекции.

Первые два недостатка не позволяют использовать мониторы на основе ЭЛТ в переносных компьютерах типа Laptop и Notebook, остальные осложняют работу оператора и наносят вред его здоровью. Однако главными недостатками обычных мониторов все же являются большие габариты, масса и энергопотребление. Для устранения этих недостатков были разработаны малогабаритные дисплеи на основе жидких кристаллов, которые в дальнейшем будем называть ЖК-мониторами. Главное отличие ЖК-монитора от обычного состоит в том, что он совершенно плоский. По этой причине мониторы подобного типа стали называть плоскопанельными.

В настоящее время плоскопанельные мониторы используются не только в составе переносных компьютеров типа Notebook, но и в качестве самостоятельного устройства отображения, которое можно подключить к любому PC. Обладая рядом важных преимуществ по сравнению с мониторами на основе ЭЛТ, плоскопанельные мониторы, несмотря на более высокую стоимость, получают все более широкое распространение.

2.1. Принципы действия жк-мониторов.

Основным элементом ЖК-монитора является ЖК-экран, состоящий из двух панелей, выполненных из стекла, между которыми размещен слой жидкокристаллического вещества. Эти стеклянные панели обычно называют подложками. Как и в обычном мониторе, экран ЖК-монитора представляет собой совокупность отдельных элементов — ЖК-ячеек, каждая из которых генерирует 1 пиксель изображения. Однако, в отличие от зерна люминофора ЭЛТ, ЖК-ячейка сама не генерирует свет, а лишь управляет интенсивностью проходящего света, поэтому ЖК-мониторы всегда используют подсветку.

По сути ЖК-ячейка представляет собой электронно-управляемый светофильтр, принцип действия которого основан на эффекте поляризации световой волны. Жидкокристаллическое вещество, размещенное между подложками, имеет молекулы вытянутой формы, называемые нематическими. Благодаря этому молекулы ЖК-вещества имеют упорядоченную ориентацию, что приводит к появлению оптической анизотропии, при которой показатель преломления ЖК-вещества зависит от направления распространения световой волны. Если нанести на подложки мелкие бороздки, то молекулы ЖК-вещества будут ориентированы вдоль этих бороздок. Другим важным свойством ЖК-вещества является зависимость ориентации молекул от направления внешнего электрического поля. Используя два этих свойства, можно создать электронно-управляемый светофильтр.

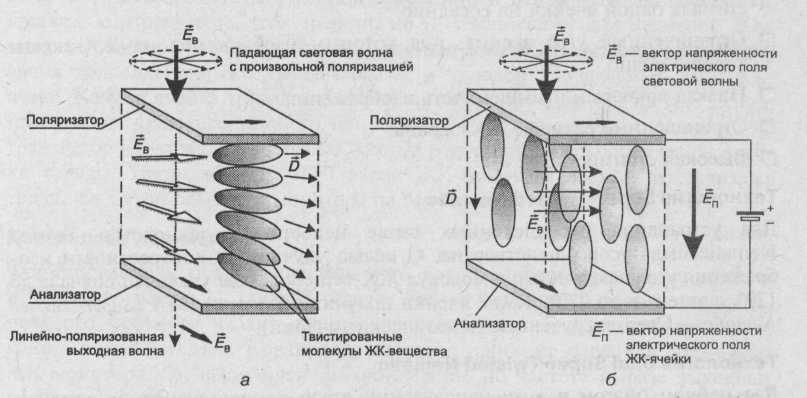

Рис. 4.7. Принцип действия ячейки ЖК-монитора.

В ЖК-мониторах чаще всего используются ЖК-ячейки с твистированной (закрученной на 90°) ориентацией молекул (рис. 4.7, а). Для создания такой ячейки применяются подложки, у которых ориентирующие канавки также развернуты друг относительно друга на угол 90°. Такая ячейка называется твистированной нематической (Twisted Nematic). Проходя через эту ячейку, плоскость поляризации световой волны также поворачивается на 90°. Помимо ориентирующего действия, подложки ЖК-ячейки играют роль поляризационных фильтров, поскольку пропускают световую волну только с линейной поляризацией. Верхняя подложка называется поляризатором, а нижняя — анализатором. Векторы поляризации подложек так же, как и векторы их ориентирующего действия, развернуты на 90° друг относительно друга.

При отсутствии внешнего электрического поля падающий на ячейку свет проходит через поляризатор и приобретает определенную поляризацию, совпадающую с ориентацией молекул жидкокристаллического вещества у поверхности поляризатора. По мере распространения света по направлению к нижней подложке (анализатору) его плоскость поляризации поворачивается на 90°. Достигнув анализатора, свет свободно проходит через него, поскольку плоскость его поляризации совпадает с плоскостью поляризации анализатора. В результате ЖК-ячейка оказывается прозрачной.

Ситуация изменится, если к подложкам приложить напряжение 3-10 В. В этом случае между подложками возникнет электрическое поле и молекулы жидкокристаллического вещества расположатся параллельно силовым линиям поля (рис. 4.7, б). Твистированная структура жидкокристаллического вещества исчезает, и поворота плоскости поляризации проходящего через него света не происходит. В результате плоскость поляризации света не совпадает с плоскостью поляризации анализатора, и ЖК-ячейка оказывается непрозрачной.

В качестве ламп подсветки ЖК-экранов используют специальные электро-люминисцентные лампы с холодным катодом, характеризующиеся низким энергопотреблением. Это, наряду с низким управляющим напряжением ЖК-ячейки, объясняет низкое энергопотребление ЖК-экранов (обычно на 70% меньше, чем потребляют ЭЛТ-мониторы). В зависимости от места расположения подсветки экраны бывают с подсветкой сзади (backlight, или backlit) и с подсветкой по бокам (sidelihgt, или sidelif).

Если пиксел изображения образован единственной ЖК-ячейкой, изображение на экране будет монохромным. Для получения цветного изображения ЖК-ячейки объединяют в триады, снабдив каждую из них светофильтром, пропускающим один из трех основных цветов.

Благодаря применению технологии Twisted Nematic была решена проблема габаритов и энергопотребления, однако эта технология имеет ряд серьезных недостатков:

• Низкое быстродействие ячеек — на изменение ориентации молекул жидкокристаллического вещества требовалось до 500 мс, что не позволяло использовать такие ЖК-экраны для отображения динамических изображений (например, на экране монитора пропадало изображение указателя мыши при ее быстром перемещении).

• Сильная зависимость качества изображения (яркости, контрастности) от внешних засветок.

• Сильное взаимное влияние ячеек, вызванное влиянием управляющего сигнала одной ячейки на соседние.

• Ограниченный угол зрения, под которым изображение на ЖК-экране хорошо видно.

• Низкая яркость и насыщенность изображения.

• Ограниченные размеры ЖК-экрана.

• Высокая стоимость.

Для устранения перечисленных выше недостатков технология Twisted Nematic была усовершенствована. С целью улучшения контрастности изображения угол закручивания молекул ЖК-вещества был увеличен сначала до 120°, а затем — до 270°. Такие ячейки получили название STN (Super-Twisted Nematic — Сверхзакрученные нематические ячейки).

Дальнейшим шагом в этом направлении стало использование не одной, а двух ячеек одновременно, последовательно поворачивающих плоскость поляризации в противоположных направлениях. Эта технология получила название DSTN (Dual Super-Twisted Nematic — Двойные сверхзакрученные нематические ячейки).

Проблема низкого быстродействия ЖК-ячеек была частично решена путем использования так называемого двойного сканирования, когда весь ЖК-экран разбивается на четные и нечетные строки, обновление которых выполняется одновременно. Двойное сканирование совместно с использованием более подвижных молекул позволило снизить время реакции ЖК-ячейки до 150 мс и значительно повысить частоту обновления экрана.

Радикально повысить контрастность и быстродействие ЖК-экранов позволила так называемая технология активных ЖК-ячеек. От обычной (пассивной) активная ЖК-ячейка отличается наличием собственного электронного ключа, выполненного на транзисторе. Такой ключ позволяет коммутировать более высокое (десятки вольт) напряжение, используя сигнал низкого уровня (около 0,7 В).

Благодаря применению активных ЖК-ячеек стало возможным значительно снизить уровень сигнала управления и, тем самым, решить проблему частичной засветки соседних пикселов. Поскольку электронные ключи выполняются по тонкопленочной технологии, подобные ЖК-экраны получили название TFT-экраны (Thin Film Transistor— Тонкопленочный транзистор).

Технология TFT была разработана специалистами фирмы Toshiba. Она позволила не только значительно улучшить показатели ЖК-мониторов (например, яркость, контрастность, угол зрения), но и создать на основе активной ЖК-матрицы цветной монитор. Каждый элемент такой ЖК-матрицы образован тремя тонкопленочными транзисторами и триадой управляемых ими ЖК-ячеек. Каждая ячейка триады снабжена светофильтром одного из трех основных цветов: красного, зеленого или синего. Изменяя уровень поданного на транзистор управляющего сигнала, можно регулировать яркость каждой ячейки триады. Таким образом, TFT-экран ЖК-монитора состоит из таких же триад, как экран обычного монитора на основе ЭЛТ.

Формирование и подача управляющего сигнала видеоадаптера на каждую ЖК-ячейку экрана — трудная задача. Для ее решения в состав плоскопанельного монитора входит специальная электронная схема управления -контроллер ЖК-экрана. Контроллер является наиболее сложным элементом ЖК-монитора. Он выполняет синхронизацию по частоте и фазе выходных сигналов видеоадаптера и управляющих ЖК-экраном синхросигналов, формируемых схемами управления строками и столбцами. Рассогласование этих сигналов по частоте ведет к нарушению корректности обновления строк: нарушается соответствие положения элементов растра на экране временным параметрам видеосигнала. В результате этого появляются такие дефекты изображения, как дрожание растра, появление вертикальных линий на изображении либо его полное пропадание. После выравнивания частот указанных сигналов контроллер ЖК-экрана производит их синхронизацию по фазе, что позволяет добиться необходимой фокусировки изображения и полностью устранить его дрожание.

Помимо адресации ячеек и синхронизации изображения, контроллер ЖК-экрана выполняет дополнительное аналого-цифровое преобразование видеосигнала. Необходимость преобразования обусловлена тем, что ЖК-экран (как совокупность огромного количества ячеек) представляет собой устройство с цифровым управлением, т. е. на схему адресации ячеек необходимо подавать цифровой код. В результате значительно уменьшается количество оттенков цвета, отображаемых ЖК-монитором.
