3. Накопители dvd
Решение проблемы увеличения емкости оптических носителей информации на базе совершенствования технологии производства CD и приводов, а также имеющихся научно-технических решений в области высококачественного цифрового видео привело к созданию CD-дисков повышенной емкости. В 1995 г. фирмы — производители CD предложили свои стандарты компакт-дисков с увеличенной емкостью. Одним из этих стандартов стал формат SD (Super Density). Во избежание многообразия и несовместимости стандартов в сентябре 1995 г. фирма Sony в союзе с восемью другими фирмами предложила новый универсальный формат записи данных на CD-DVD (Digital Versatile Disk). Этот формат, удовлетворяющий требованиям к воспроизведению видеоизображений и к хранению данных, получил активную поддержку среди ведущих производителей CD.
Качество изображения, хранимого в формате DVD, соизмеримо с качеством профессиональных студийных видеозаписей, причем качество звука также не уступает студийному. Считывание звуковой информации в формате DVD производится со скоростью 384 Кбайт/с, что позволяет организовать многоканальное звуковое сопровождение.
Такие возможности дисков формата DVD обусловлены улучшенными параметрами рабочей поверхности дисков. На рис. 3.10 приведены параметры элементов рабочей поверхности дисков, записанных в форматах CD и DVD. Так же как и CD, диск формата DVD имеет диаметр 120 мм. В приводе DVD используется полупроводниковый лазер с длиной волны излучения в видимой области 0,63 — 0,65 мкм. Такое снижение длины волны (по сравнению с 0,78 мкм у обычного CD-привода) обеспечило возможность уменьшения размеров штрихов записи (пит) практически в два раза, а расстояние между дорожками записи — с 1,6 до 0,74 мкм. Питы располагаются по спирали, как на виниловых долгоиграющих пластинках.
Рис. 3.10. Элементы рабочей поверхности дисков форматов CD и DVD

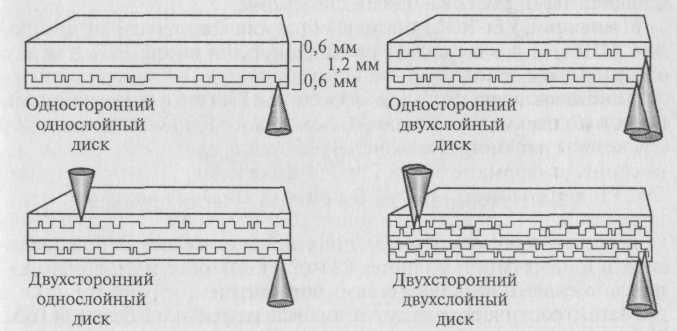

DVD-диски конструктивно выполняются односторонними и двухсторонними, однослойными и многослойными, как это показано на рис. 3.11. Односторонний однослойный DVD-диск обладает емкостью 4,7 Гбайта, а двухслойный — 8,5 Гбайта. Двухсторонний DVD-диск состоит из двух дисков толщиной по 0,6 мм, плотно соединенных друг с другом. На DVD-диске можно разместить полнометражный видеофильм (длительностью до 135 мин) с тремя каналами качественного звукового сопровождения и четырьмя каналами субтитров, применяя сжатие MPEG-2.
Рис. 3.11. Варианты исполнения DVD-дисков
В накопителях стандарта DVD применяется более узкий луч лазера, чем в приводах CD-ROM, что позволило уменьшить толщину защитного слоя диска в два раза: с 1,2 мм до 0,6 мм. Поскольку общая толщина диска должна была остаться неизменной (1,2 мм), под предохранительный слой был помещен укрепляющий слой.
На укрепляющем слое также стали записывать информацию, что привело к появлению двухслойных дисков DVD. Последовательное считывание информации с каждого слоя обеспечивается за счет изменения положения фокуса. Когда сфокусированным лазерным лучом считывается информация, записанная на первом слое, расположенном в глубине диска, луч беспрепятственно проходит через полупрозрачную пленку, образующую второй слой. По окончании считывания информации с первого слоя фокусировка луча лазера меняется по команде контроллера. Луч фокусируется в плоскости второго (наружного) полупрозрачного слоя, и считывание данных продолжается. Конструкция двухслойного одностороннего диска обеспечивает емкость 8,5 Гбайт.
Следующим шагом в развитии технологии DVD стало создание двухсторонних дисков, как однослойных, так и двухслойных, при этом емкость дисков составила 9,4 и 17 Гбайт при длительности воспроизведения записанной на них информации соответственно 4,5 и 8 ч.
Во избежание необходимости переворачивать вручную двухсторонний диск для доступа к данным на второй стороне наибольшую популярность получили приводы DVD, оснащенные двумя независимыми считывающими системами.
Приводы DVD-ROM поставляются как с аппаратным декодером MPEG-2 в виде карты расширения для шины PCI, так и с программным декодером. Записывающие DVD-R и перезаписывающие дисководы DVD-RW способны работать с однослойными односторонними дисками емкостью до 4,7 — 5,2 Гбайт при скорости записи информации около 1 Мбайт/с.
