Тема 7. Возведение подземных сооружений методом опускного колодца

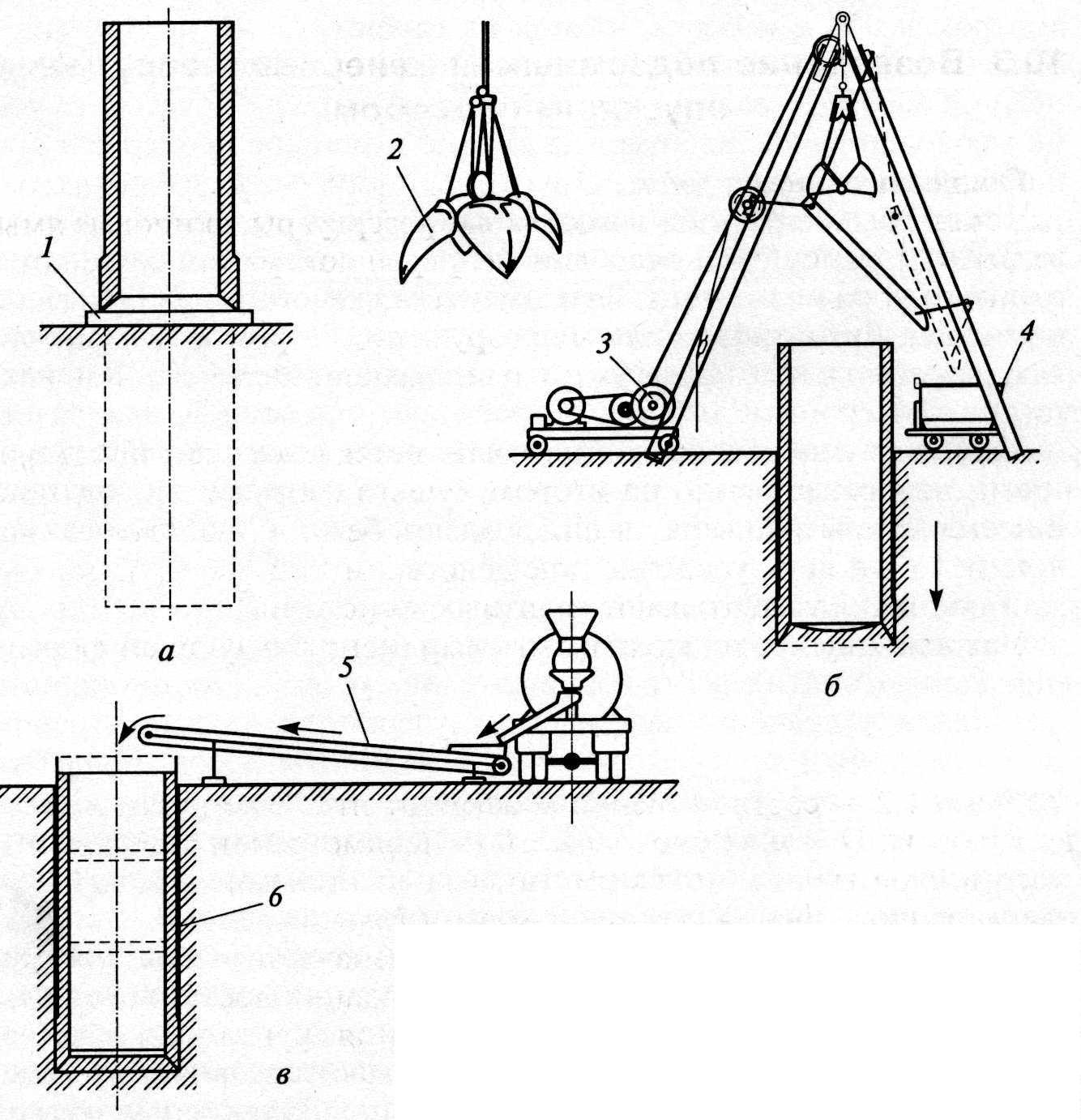

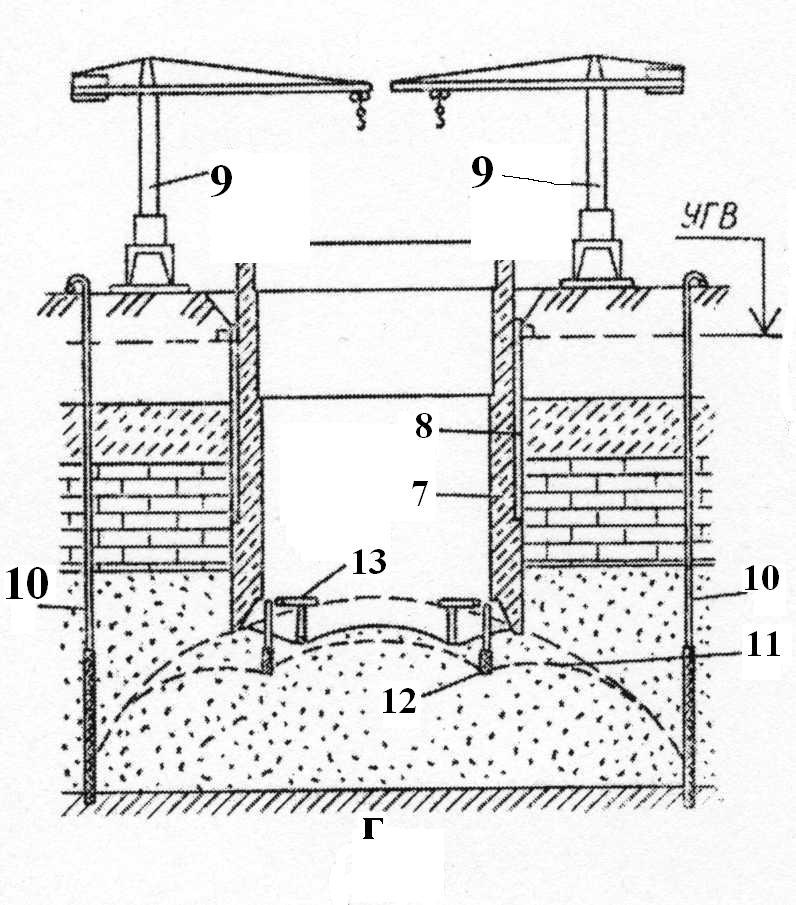

Рис. 7.1. Возведение опускных колодцев:
а,б – устройство и опускание «стакана»; в – бетонирование днища; г – погружение колодца в тиксотропной рубашке с одновременным глубинным водопонижением; д – схема совмещенного бетонирования и погружения колодца; 1 – подкладка;
2 – грейферный ковш; 3 – лебедка; 4 – вагонетка; 5 – конвейер; 6 – бентонитовый раствор; 7 – колодец; 8 – тиксотропная рубашка; 9 – башенные краны;
10 – глубинные скважины для иглофильтров; 11 – установившийся уровень грунтовых вод; 12 – дополнительные скважины; 13 – землесосы; 14 – стены колодца с ножом; 15 – экскаватор; 16 – бадья для грунта; 17 – опалубка с подмостями наращиваемого яруса стен; 18 – котлован

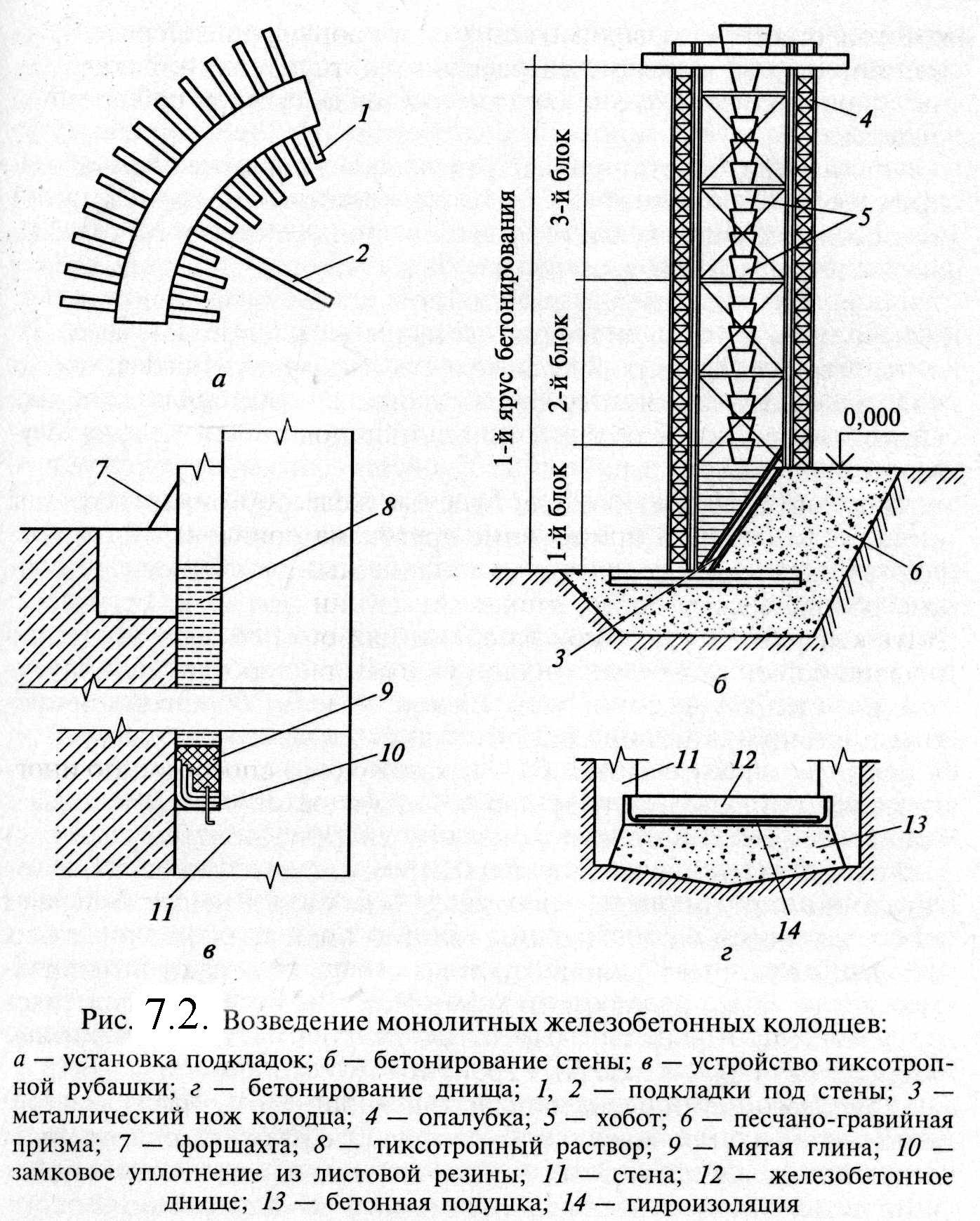

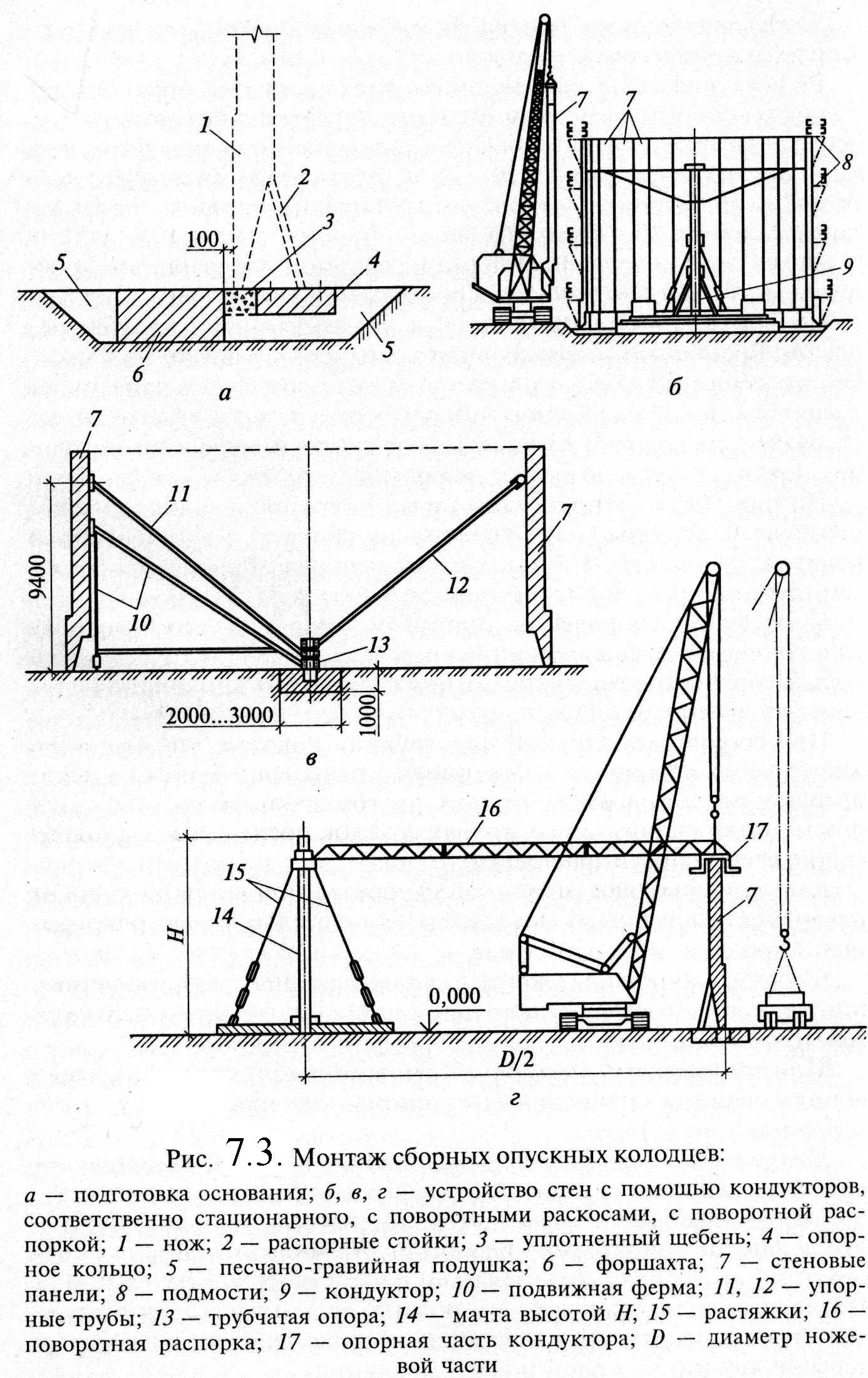

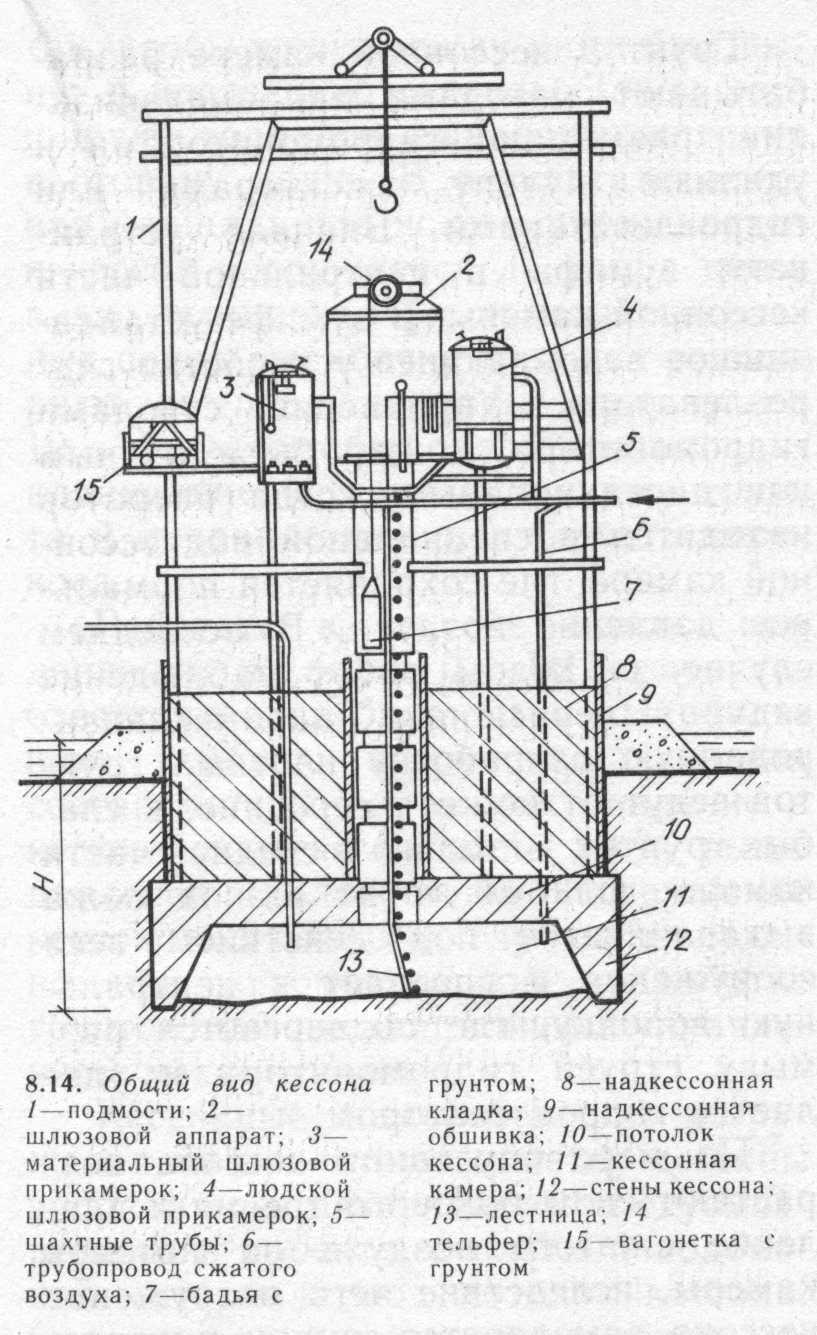

Рис. 7.5. Общий вид кессона:
1 – подмости; 2 – шлюзовой аппарат; 3 – материальный шлюзовой прикамерок; 4 – людской шлюзовой прикамерок; 5 – шахтные трубы; 6 – трубопровод сжатого воздуха; 7 – бадья с грунтом; 8 – надкессонная кладка; 9 – надкессонная обшивка; 10 – потолок кессона; 12 – стены кессона; 13 – лестница; 14 – тельфер; 15 – вагонетка с грунтом
Тема 8. Возведение подземных сооружений способом «стена в грунте»
|
|

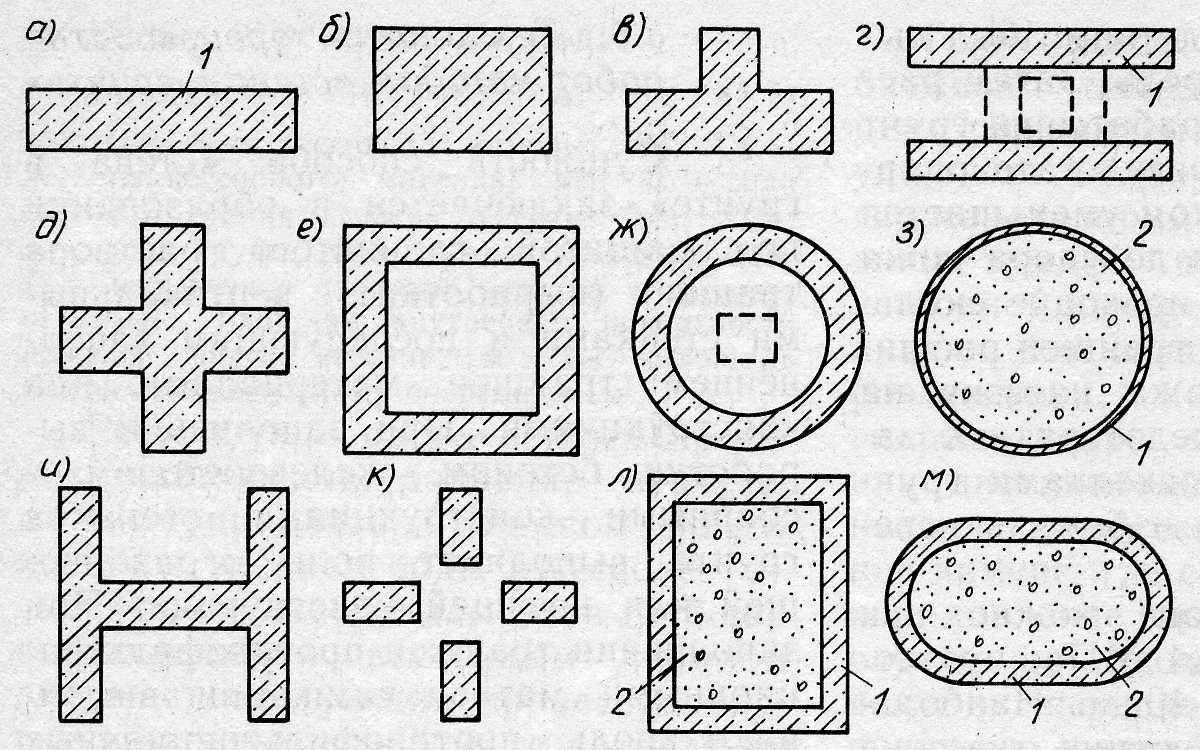

Рис. 8.0. Конструкция стен и фундаментов, возводимых способом «стена в грунте»: а – протяженная стена; б – прямоугольный столб; в – Т-образный столб; г – фундамент в виде параллельных стен; д – крестообразная опора; е – сооружение в виде замкнутого прямоугольного короба; ж – кольцевой фундамент; з – круглое сооружение; и – Н-образная опора; к – фундамент в виде системы столбов; л – прямоугольное сооружение; м – эллиптическое сооружение; 1 – стена; 2 – грунт, подлежащий разработке после возведения стены |

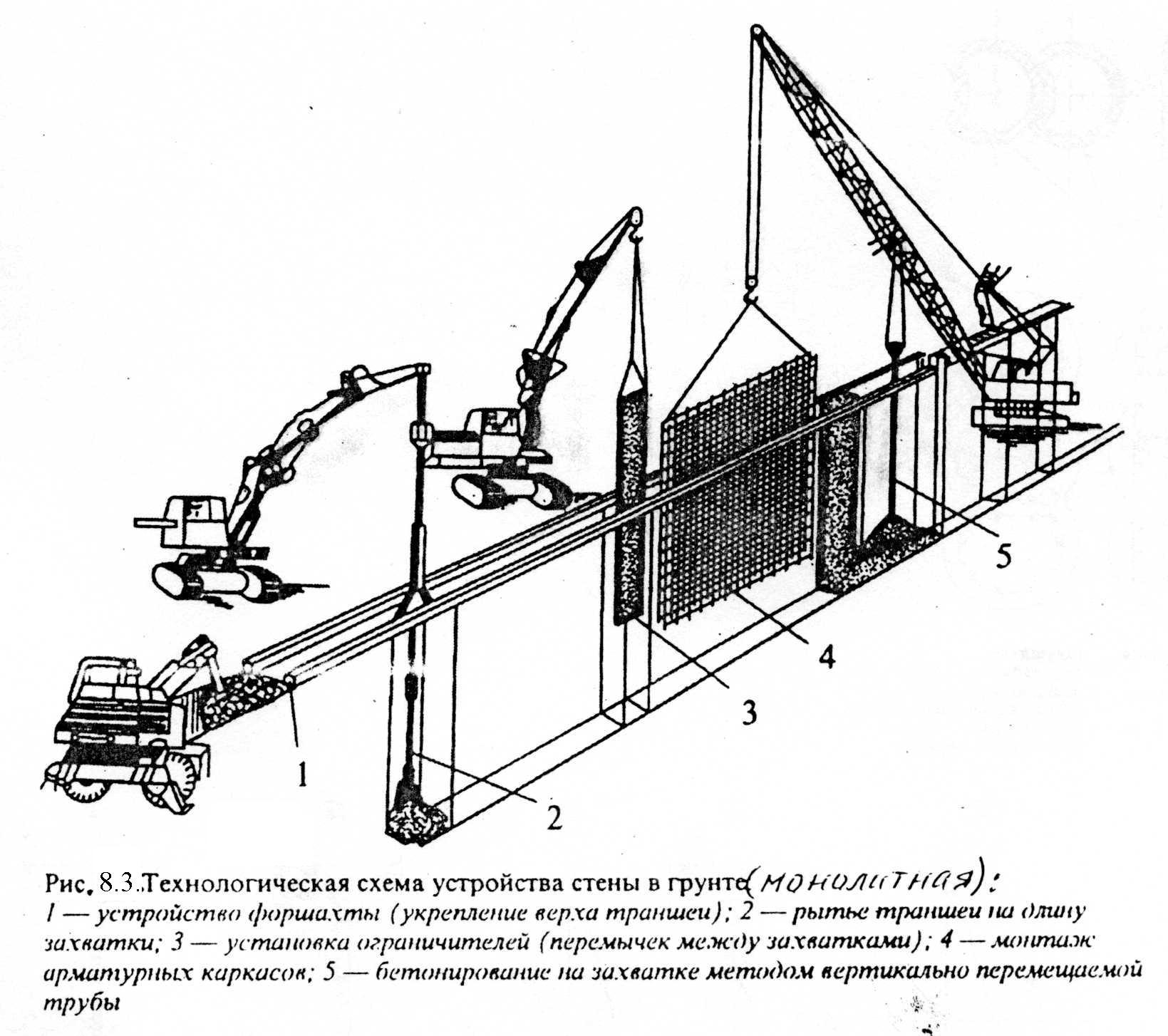

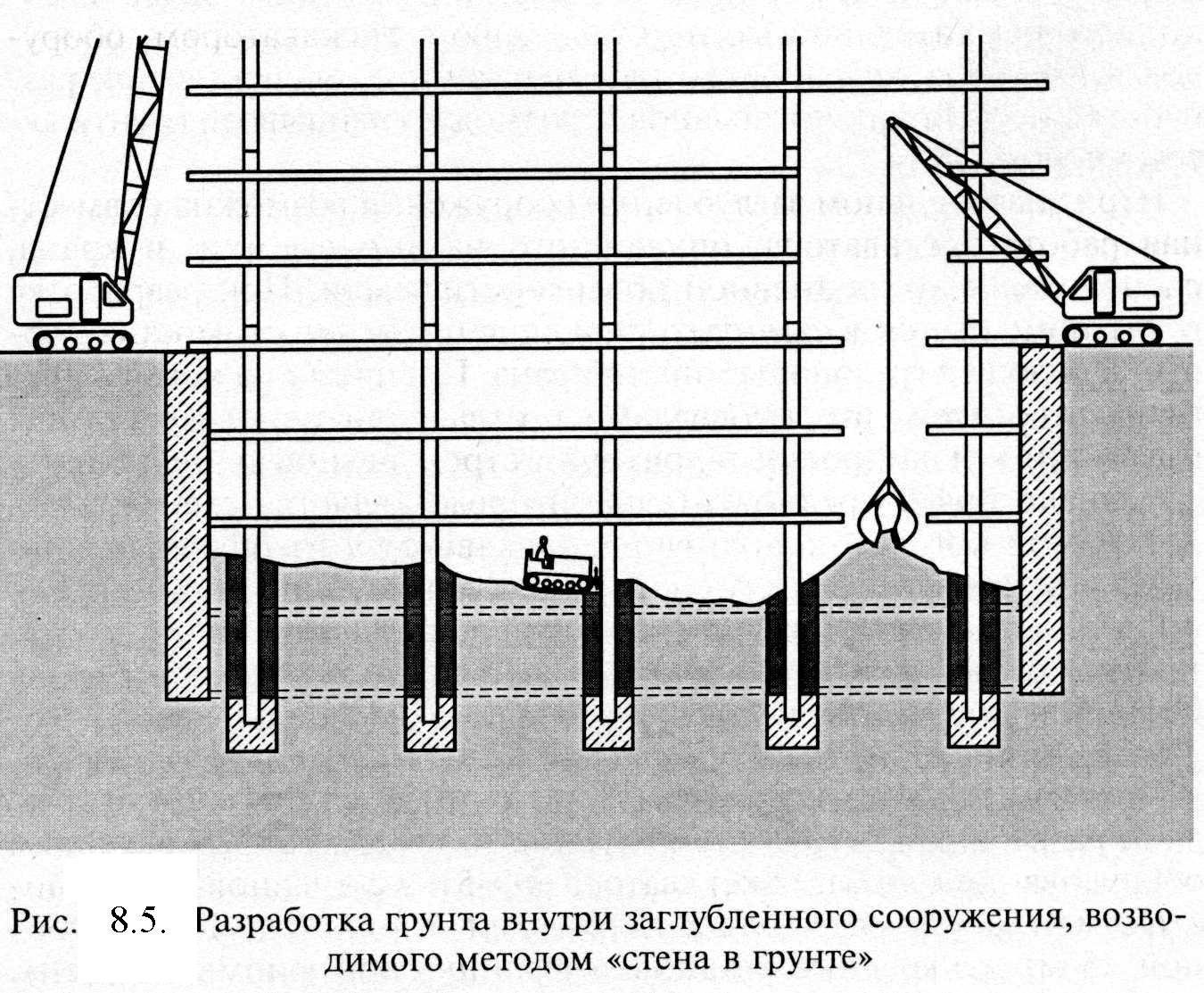

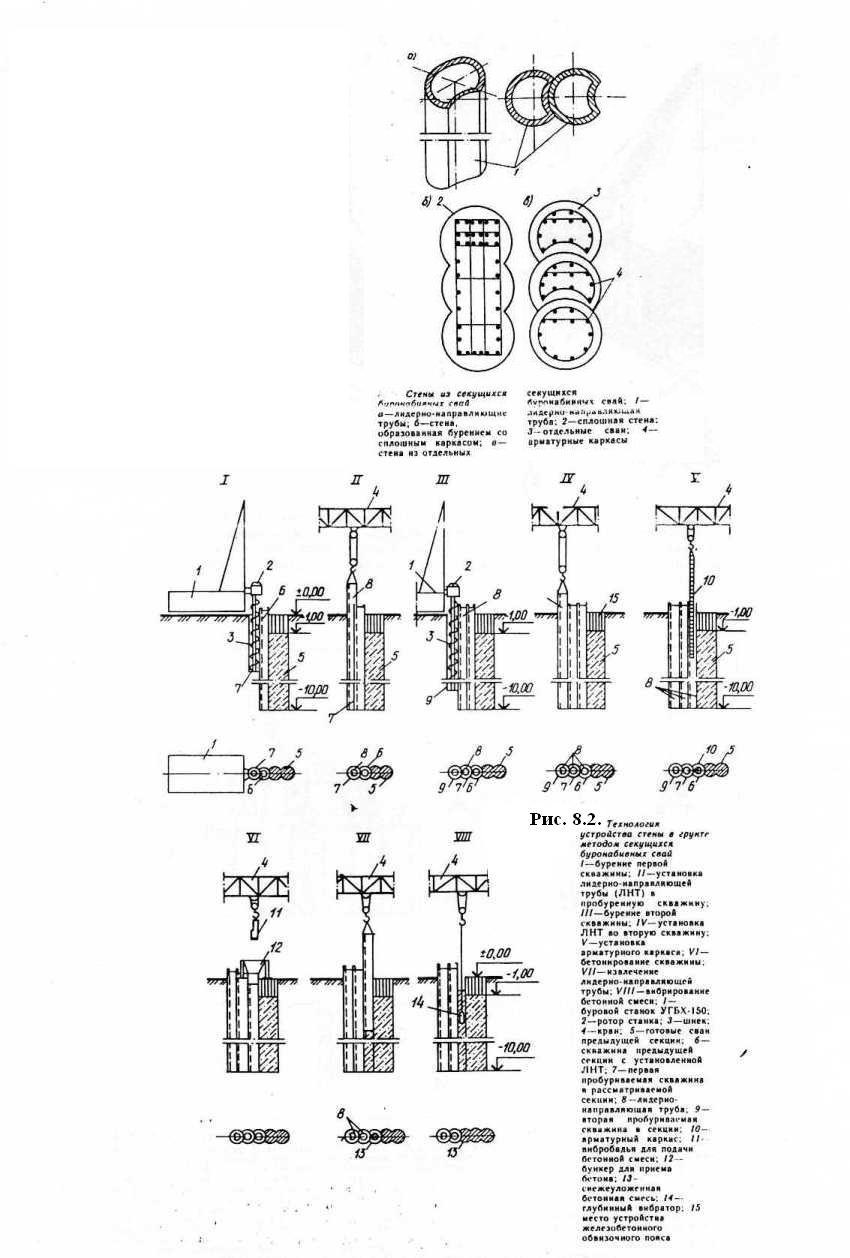

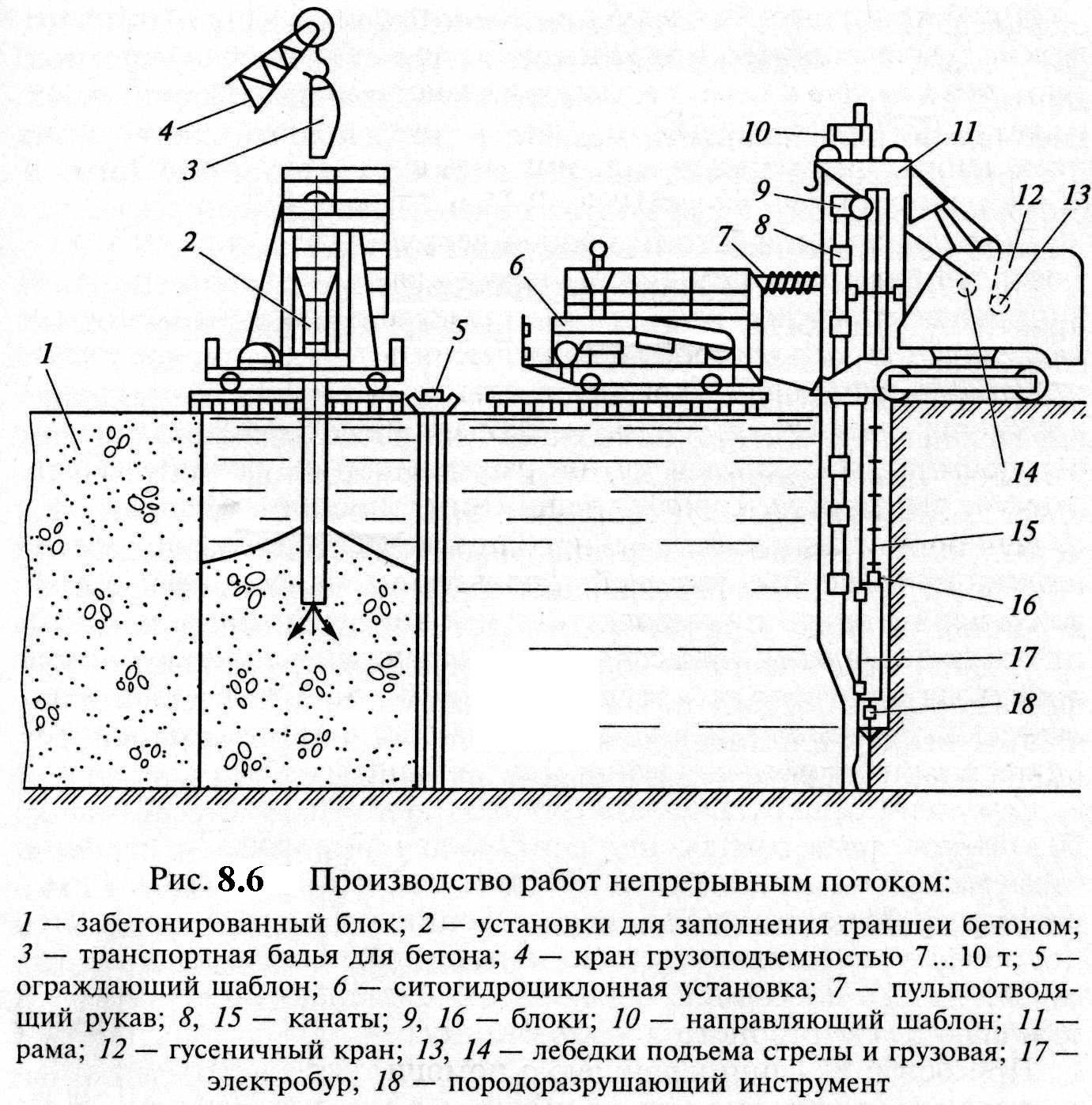

Литература
Анпилов, С.М. Технология возведения зданий и сооружений из монолитного железобетона. Учебное пособие. – М.: Издательство Ассоциации строительных вузов, 2010. – 576 с.
Афанасьев, А.А. Интенсификация работ при возведении зданий и сооружений из монолитного железобетона. - М.: Стройиздат,1990. – 384 с.
Технология строительного производства: учеб. для инж.-строит. вузов и факультетов / Под ред. О.О. Литвинова, Ю.И. Белякова. - К.: Вища шк., 1984. – 479 с.
Красный, Д.Ю. Обеспечение качества при возведении зданий и сооружений из монолитного железобетона / Д.Ю. Красный, Ю.М. Красный. – Екатеринбург: «Центр качества строительства», 2003. – 448 с.
Технология строительного производства: учеб. для инж.-стрит. вузов и факультетов /В.Н. Сизов, И.Я. Руденко, Г.Р. Тхиладзе, В.М. Усенко. – М.: «Высшая школа», 1969. – 608 с.
Теличенко В.И.Технология возведения зданий и сооружений: учеб. для стрит. вузов /В.И. Теличенко, О.М. Терентьев, А.А. Лапидус. 2-е изд., перераб. и доп. – М: Высш. шк., 2004. – 446 с.; ил.
Соколов, Г.К. Технология возведения специальных зданий и сооружений: учеб. Пособие /Г.К. Соколов, А.А. Гончаров. – М.: ИЦ «Академия», 2005. – 352 с.
Штоль, Т.М. Технология возведения подземной части зданий и сооружений: учеб. пособие для вузов / Т.М. Штоль, В.И. Теличенко, В.И. Феклин. – М.: Стройиздат, 1990. – 288 с.
