Тема 5. Возведение подземной части зданий со свайными фундаментами на просадочных грунтах

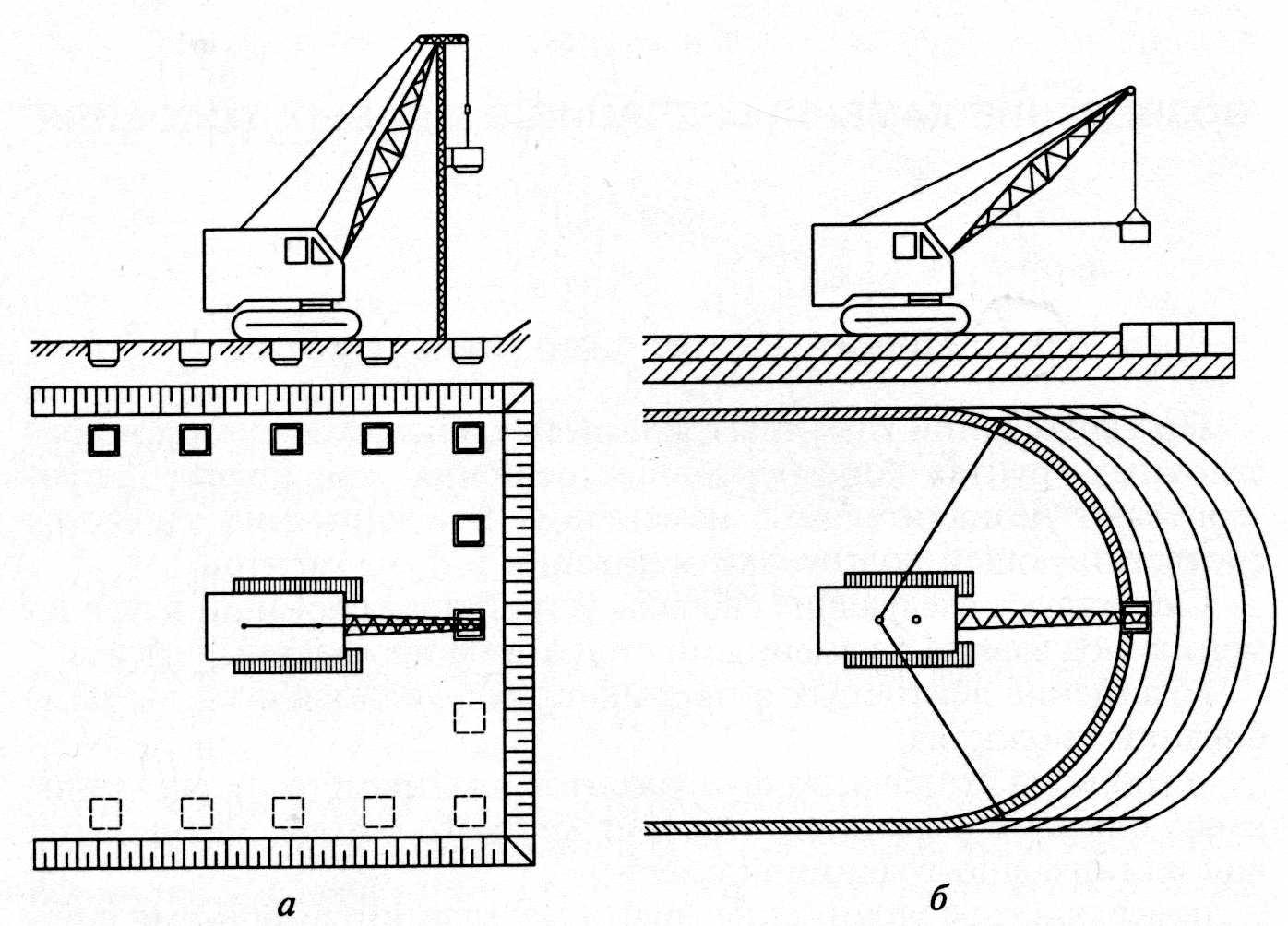

Рис.5.1.. Подготовка оснований под здание на просадочных грунтах:
а — вытрамбовывание котлованов; б — поверхностное уплотнение грунта тяжелыми трамбовками
|
|

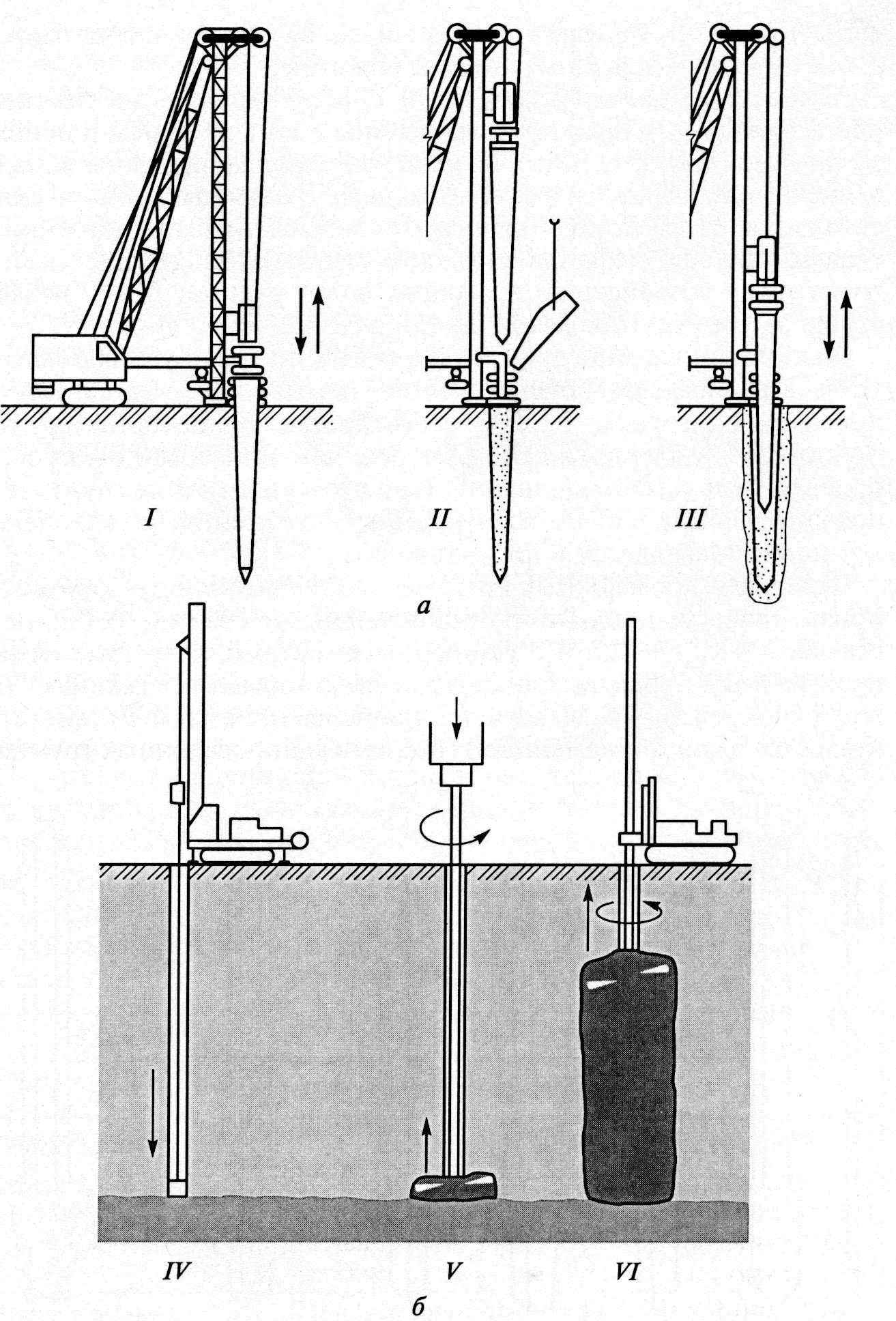

Рис. 5.2. Уплотнение грунта сваями: а — грунтовыми; б — цементно-грунтовыми; / — выштамповывание скважины металлическим лидером; //— заполнение скважины песчано-гравийной смесью; ///— утрамбовывание скважины лидером; IV, V— погружение буровой штанги и раскрытие лопастей; VI — образование цементногрунтовой сваи
|
|
|

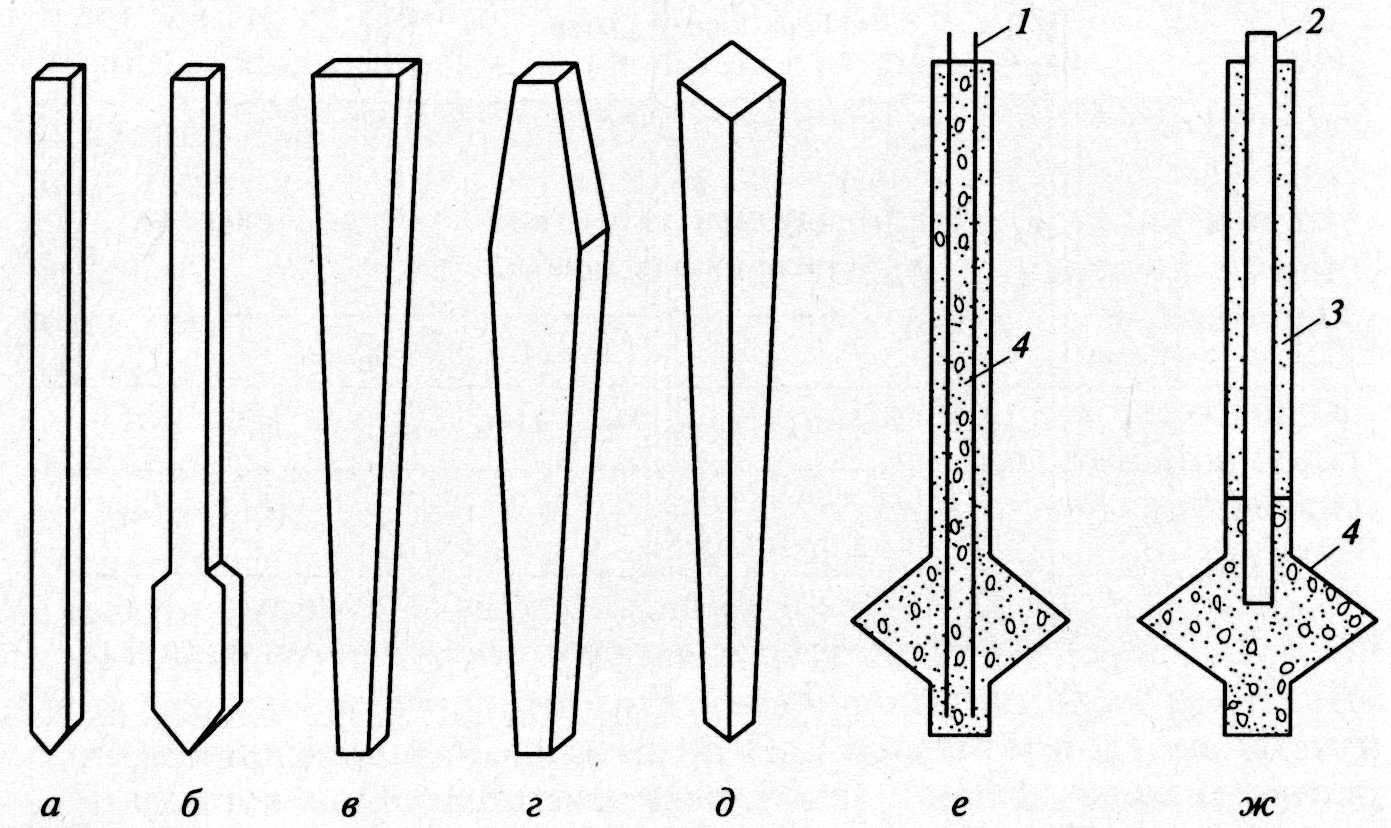

Рис 5.3.. Сваи, рекомендуемые для применения в просадочных грунтах: а — призматическая; 6 — булавовидная; в — клиновидная; г — ромбовидная; д —пирамидальная; е — набивная; ж — буроопускная; 1 — арматура; 2 — сборная железобетонная свая; 3 — грунтоцемент; 4 — бетон
|

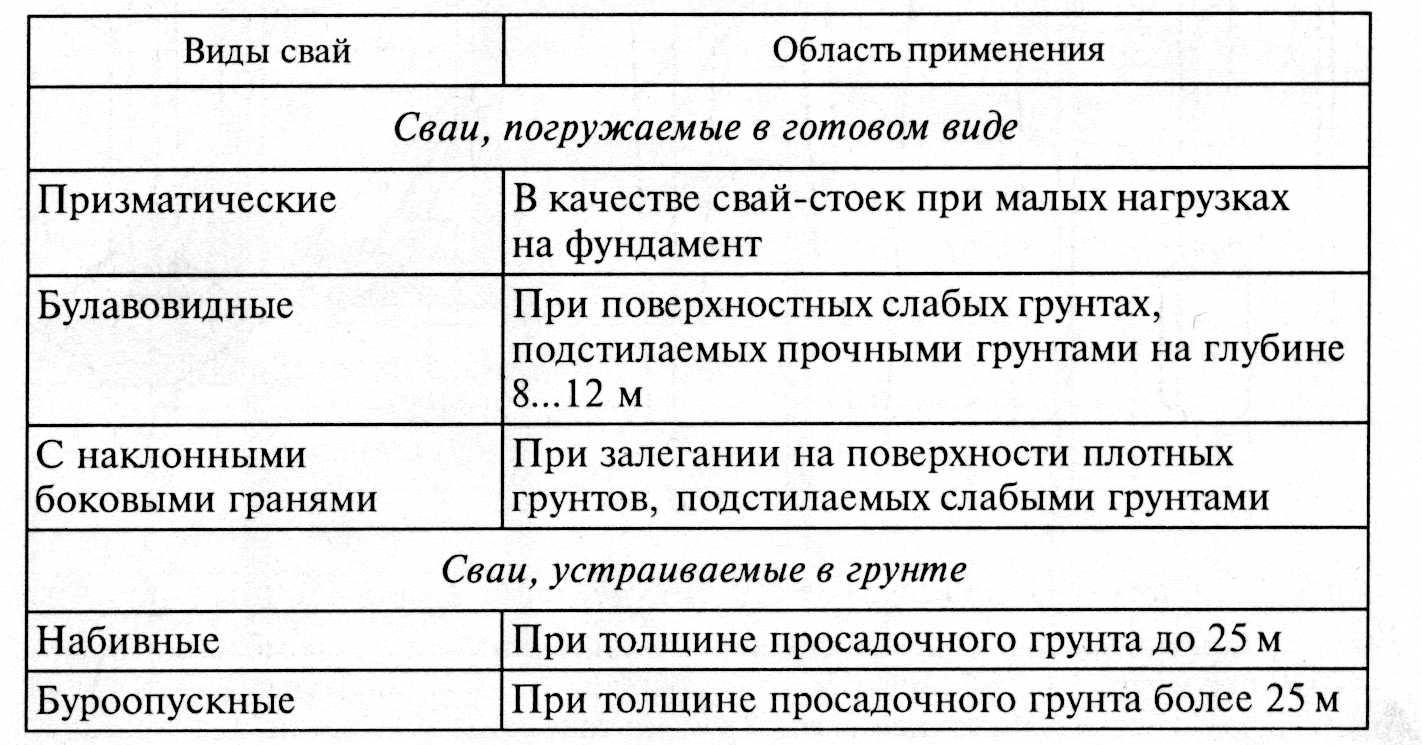

Таблица 5.1. Рекомендуемые типы свай для строительства на просадочных грунтах

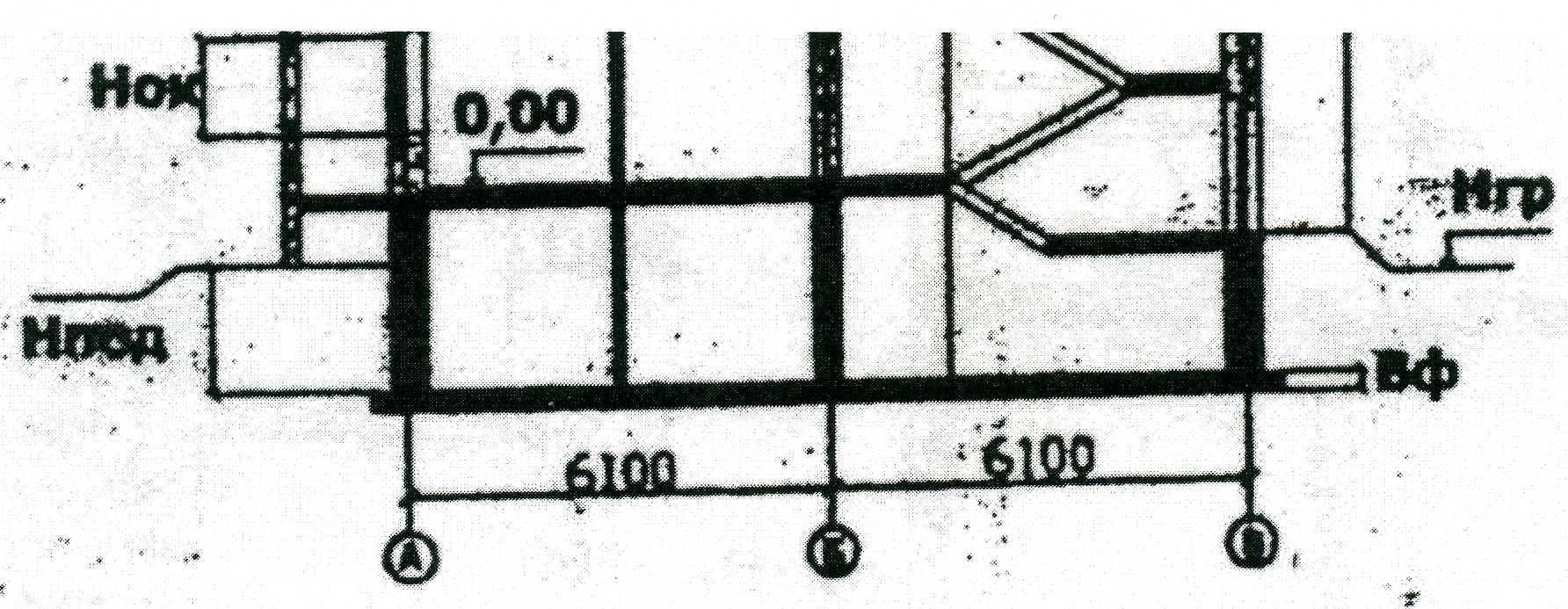

Рис. 5.4. Разрез подземной части здания на свайном фундаменте
|
|
Рис. 5.5. Устройство свай забивным (а) и набивным (б) методами: /— подтягивание и подъем сваи; //— закрепление сваи и направляющих; /// — забивка; IV — срезка оголовка; V — установка стального наконечника; VI — погружение обсадной трубы; VII — установка арматуры; VIII — укладка бетона; IX — извлечение обсадной трубы
|

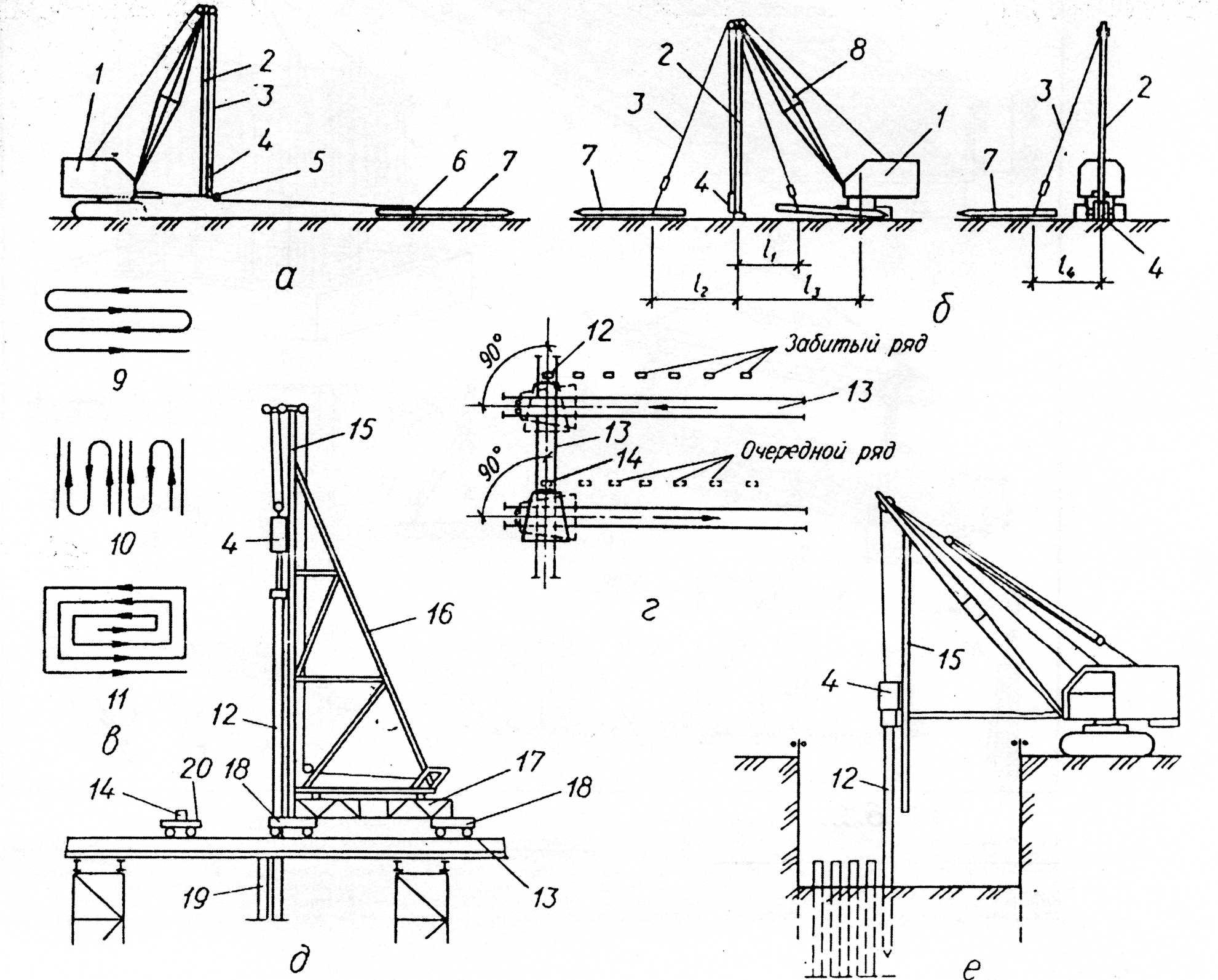

Рис. 5.6. Забивка свай: а — схема подтягивания сваи через нижний отводной блок; б — схемы подъема свай на копер; в — схемы движения свайного агрегата; г — перекатывание копра с помощью траверсной тележки и вспомогательного рсльсового пути; д — забивка свай с подкопрового моста; е — забивка свай с помощью стрелового крана; 1 — базовая машина; 2 — копровая стрела: 3 — рабочий канат; 4 — молот; 5 — нижний отводной блок: 6 — строп: 7 — свая: 8 — крановая стрела; 9 — рядовая схема;10 — секционная схема; 11 — спиральная схема; 12 — забиваемая свая; 13 — рельсовый путь; 14 — очередная свая; 15 — направляющая стрела; 16 — рама копра; /7 — подкопровый мост; 18 — тележки подкопрового моста; 19 — забитая свая; 20 — платформа транспортной тележки
Тема 6. Возведение конструкций подземной части зданий из монолитного железобетона в открытых выемках
Рис. 6.1. Разрез подземной части здания из монолитного железобетона
Рис. 6.2. Конструкции инвентарных опалубок: а – разборно-переставная щитовая деревянная опалубка ступенчатого фундамента: 1 – нижний закладной щит; 2 – нижний накрывной щит; 3 – верхний накрывной щит; 4 – верхний закладной щит; 5 – временная распорка; 6 – проволочная стяжка; 7 – прижимная доска; 8 – подкосы; 9 – колья; б – комбинированная опалубка ЦНИИОМТП: 1 – щит с обшивкой из досок; 2 – стальной каркас; 3 – доски; 4 – торцевая обойма; 5 – отверстия для соединения щитов; 6 – отверстия для пропуска тяжей; 7 – щит с обшивкой из водостойкой фанеры или пластика; 8 – обшивка из фанеры; 9 – обрешетка из досок; 10 – схватка; 11 – швеллеры; 12 – косынка; 13 – прокладка; 14 – деталь крепления щитов к схватке; 15 – клин; 16 – шайба; 17 – натяжной крючок

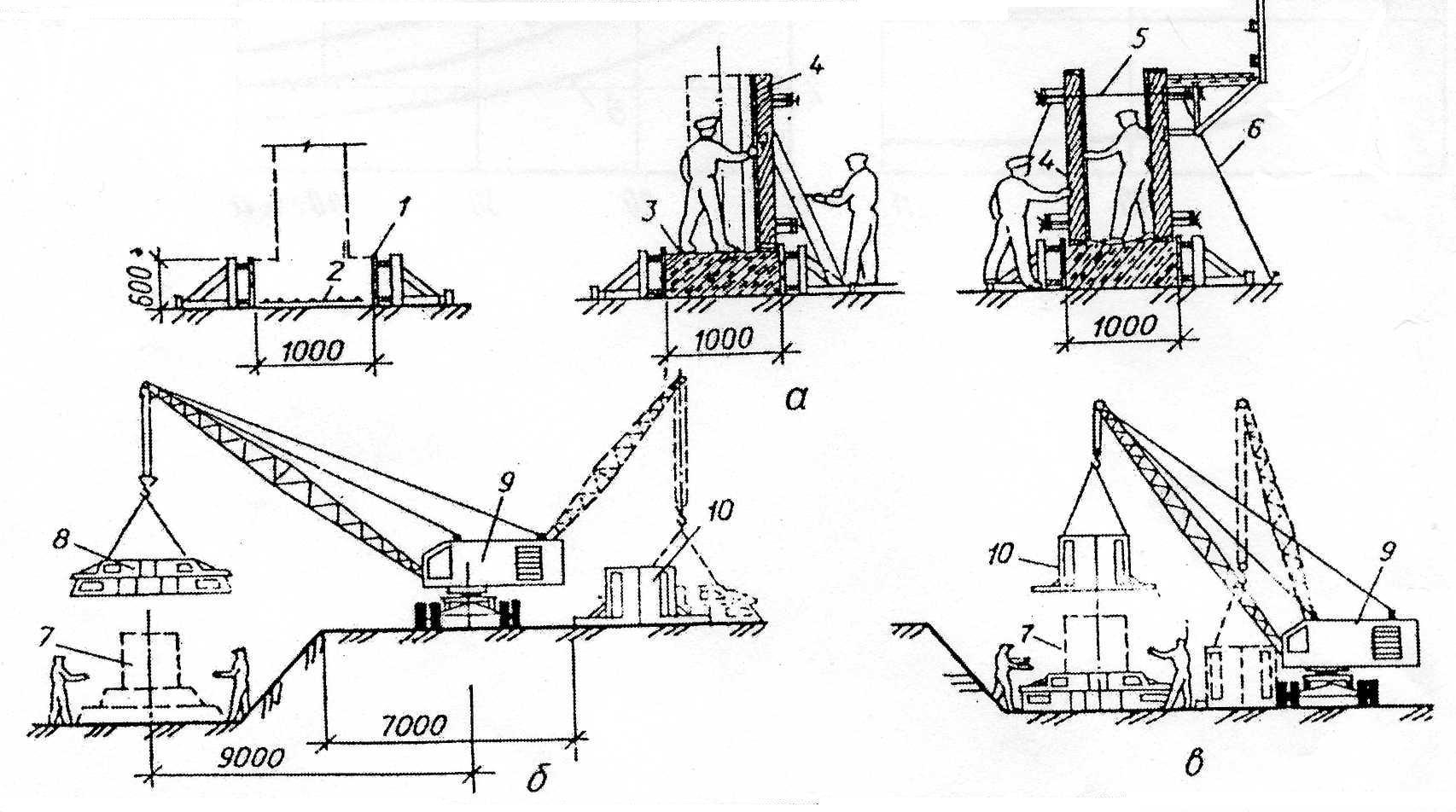

Рис. 6.3. Схемы монтажа опалубки фундаментов:
а – установка опалубки ступенчатой части; б – установка опалубочной панели стен с одной стороны; в – то же, с другой стороны; г – монтаж блочной стальной опалубки ступенчатого фундамента; д – то же, подколонника; 1 – опалубка ступенчатой части фундамента; 2 – арматура; 3 – забетонированная первая ступень; 4 – опалубка стен; 5 – стяжка; 6 – расчалка; 7 – блок арматуры фундамента; 8 – блок опалубки фундамента; 9 – кран; 10 – блок опалубки подколонника

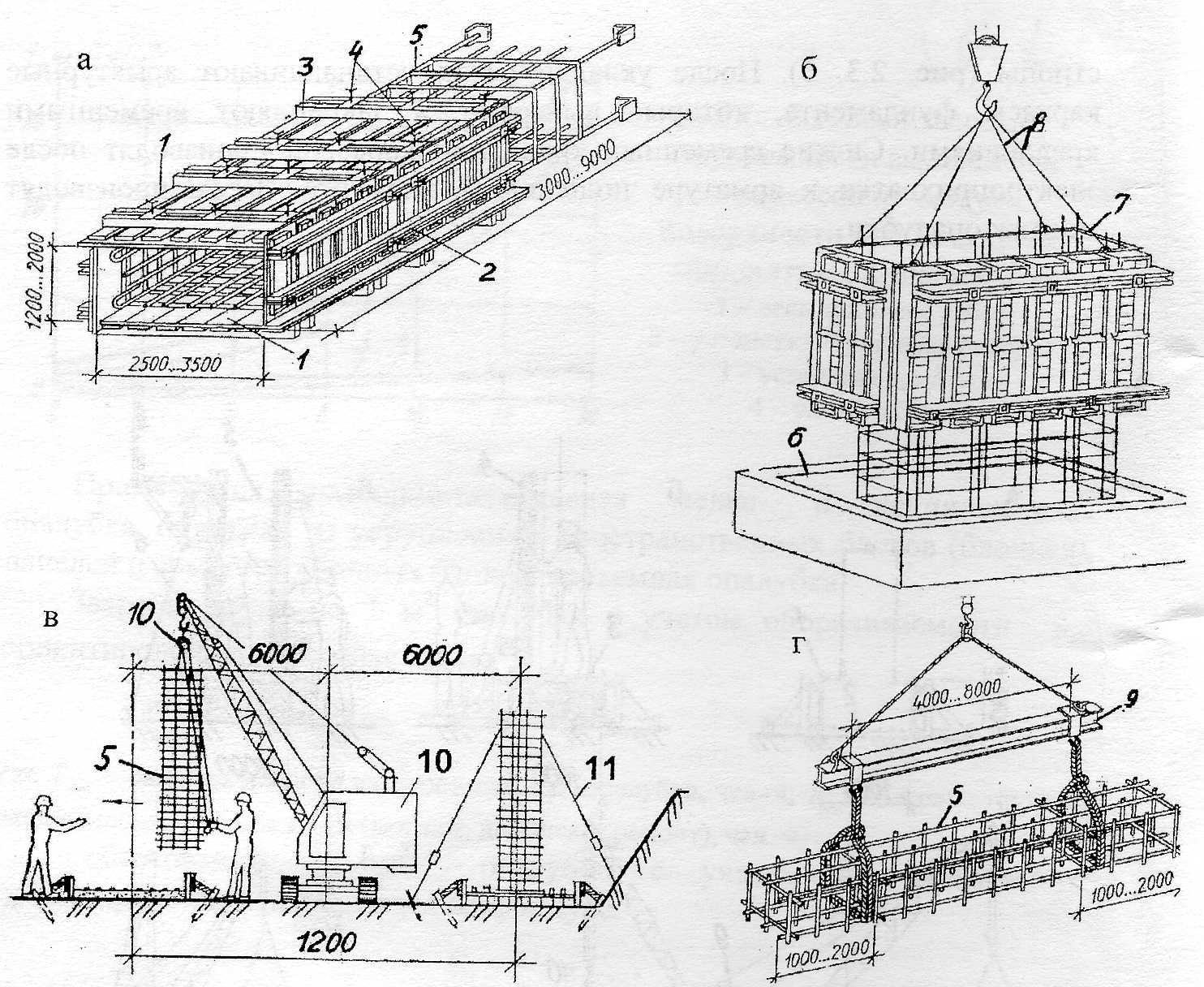

Рис. 6.4. Схемы монтажа арматурных и арматурно-опалубочных блоков:
а – общий вид арматурно-опалубочного блока; б – монтаж такого блока; в – монтаж арматурного блока колонны; г – то же, ленточного фундамента; 1 –щиты опалубки; 2, 3 – схватки; 4 – крепежные болты; 5 – блок арматуры; 6 – стакан фундамента; 7 – арматурно-опалубочный блок;
8 – стропы; 9 – траверса; 10 – кран; 11 - расчалка
Рис. 6.5. Схема комплексной механизации
