Для устройства ленточных фундаментов:

а – план; б,в,г – разрезы; 1 – автобетононасос; 2 – автобетоносмеситель;

3 – стреловой кран; 4 – арматурный каркас; 5 – опалубочный блок;

6 – четырехветвевой строп

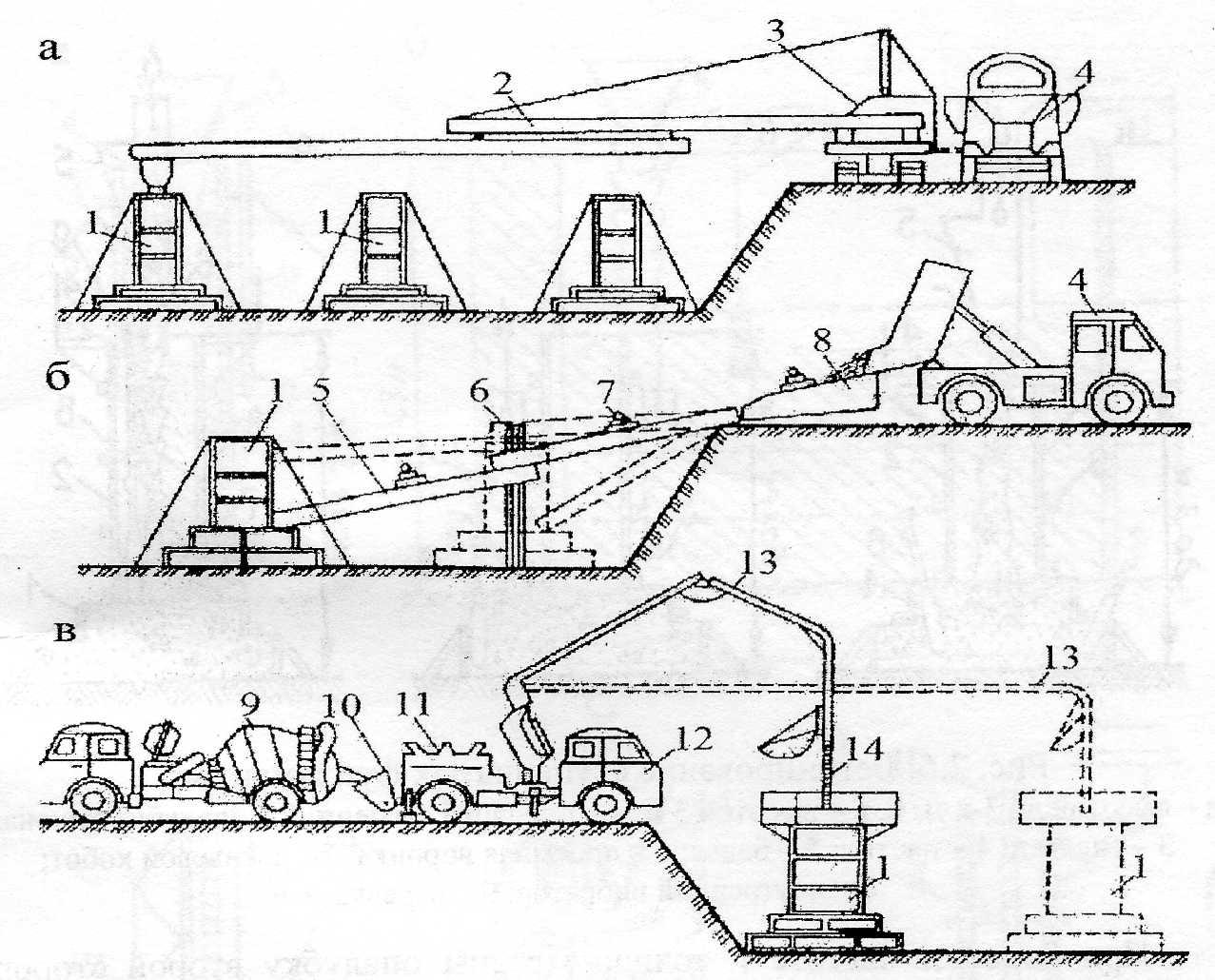

Рис. 6.6. Технологические схемы бетонирования фундаментов

самоходными бетоноукладчиками (а), с помощью

вибропитателей (б) и автобетононасосами (в):

1 – бетонируемые фундаменты; 2 – телескопическая стрела бетоноукладчика; 3 – бетоноукладчик; 4 – автобетононасос; 5 – виброжелоб; 6 – стойка; 7 – вибратор; 8 – вибропитатель;

9 – автобетоносмеситель; 10 – приемный бункер; 11 – бетононасос;

12 – базовый автомобиль; 13 – шарнирно-сочлененная стрела; 14 – гибкий рукав

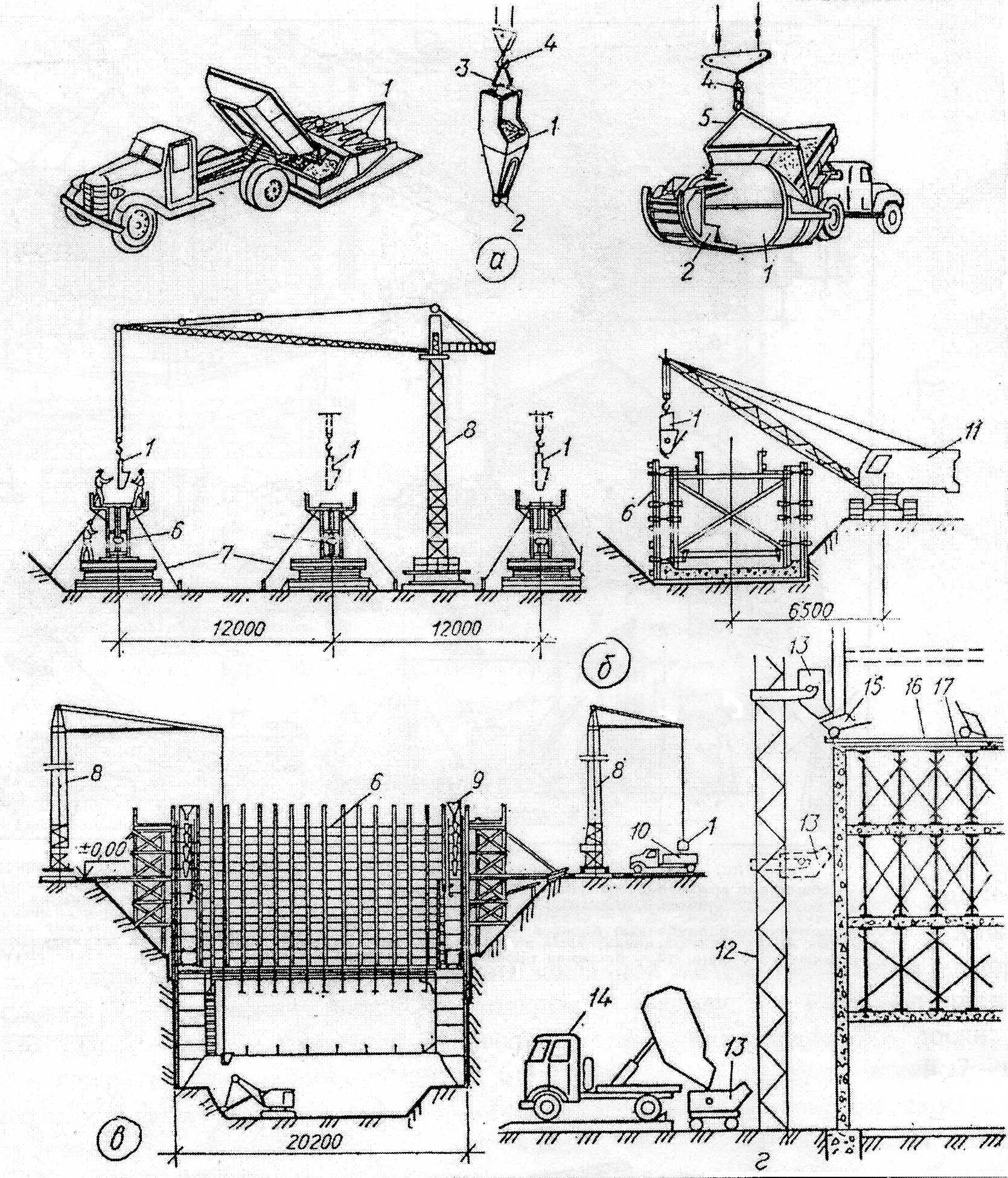

Рис. 6.7. Схема подачи бетонной смеси кранами и подъемниками:

а – загрузка бадей; б – бетонирование фундаментов при расположении крана внутри и на бровке котлована; в – бетонирование стенок опускного колодца;

г – использование подъемника для подачи бетонной смеси; 1 – бадьи; 2 – затвор;

3, 5 – подвески; 4 – крюк крана; 6 – опалубка; 7 – растяжки; 8 – краны; 9 – воронка звеньевого хобота; 10 – автобетоновоз; 11 – гусеничный кран; 12 – подъемник;

13 – раздаточный бункер; 14 – бетоновоз; 15 – тачка; 16 – катальные ходы;

17 – бетонируемое перекрытие

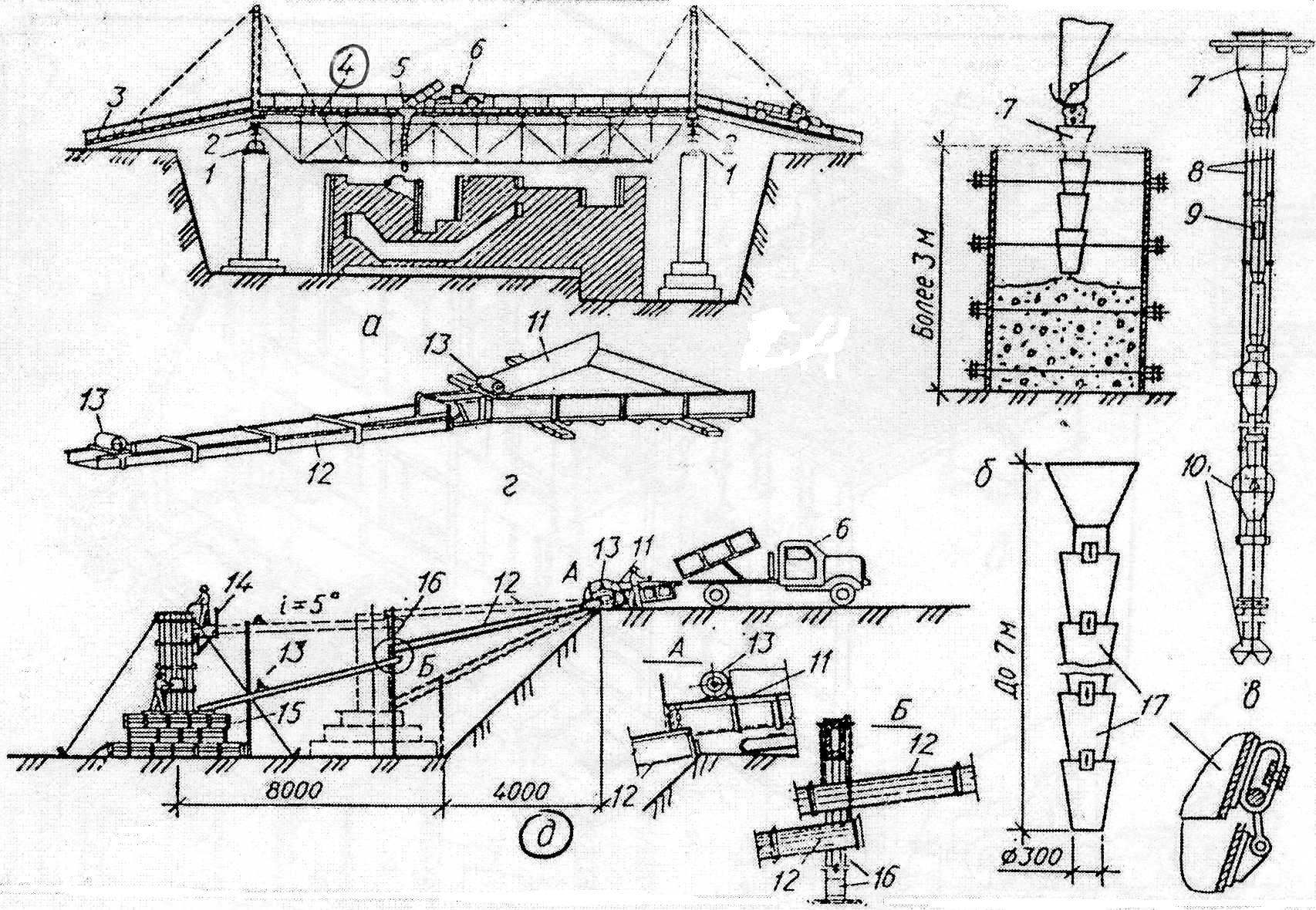

Рис. 6.8. Схемы подачи бетонной смеси при бетонировании фундаментов:

а – бетонирование фундамента по технологическое оборудование с передвижного моста;

б – звеньевой хобот; г – вибропитатель и виброжелоб; д – бетонирование ступенчатого фундамента спомощью виброконвейера; 1 – рельсы; 2 – катки передвижного моста;

3 – въездной пандус; 4 – мост; 5 – звеньевой хобот; 6 – автобетоновоз; 7 – воронка; 8 – тросы;

9 – вибратор; 10 – гасители; 11 – вибропитатель; 12 – виброжелоб; 13 – вибраторы; 14 – подмости; 15 – ступенчатый фундамент; 16 – стойки; 17 – крепление элементов хобота

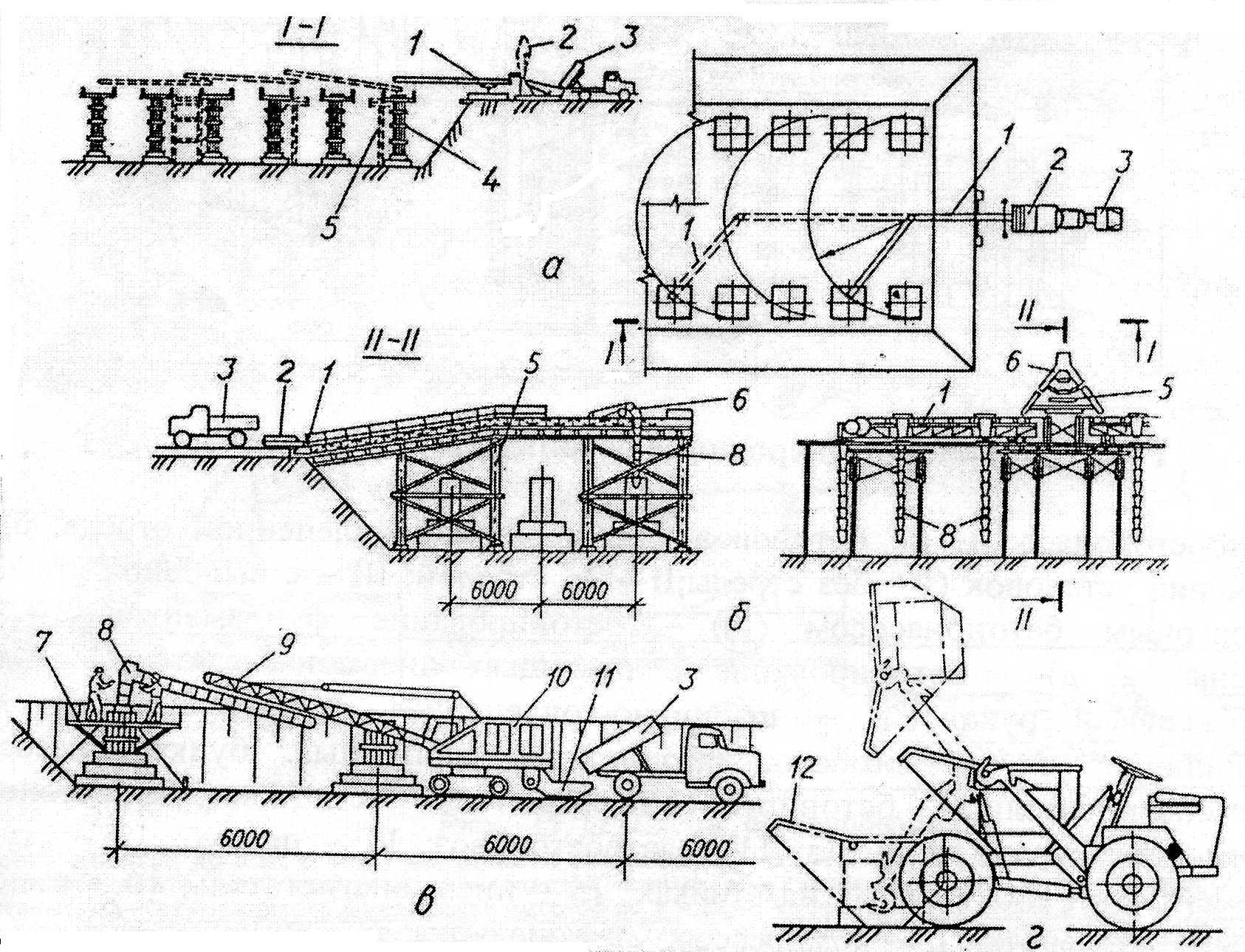

Рис. 6.9. Подача бетонной смеси для бетонирования фундаментов под колонны:

а – секционным ленточным конвейером (разрез и план); б – стационарным конвейером;

в – бетоноукладчиком; г – мототележками; 1 – секция конвейера; 2 – перегрузочный бункер;

3 – автобетоновоз; 4 – фундамент; 5 – постамент для конвейера; 6 – перегрузчик; 7 – подмости на опалубке; 8 – хобот; 9 – телескопический конвейер бетоноукладчика; 10 – бетоноукладчик;

11 – приемный бункер-скип; 12 – скип мототележки

Рис. 6.10. Транспортирование бетонной смеси по трубам:

а – автобетононасосом по бетоноводу на шарнирно-сочлененной стреле; б – типы исполнения бетононасосных установок (I – без стрелы; II – со стрелой; III – с выносной стрелой); в – схема установки стационарного бетононасоса; г – бетонирование фундаментов с помощью бетононасоса; д – бетонирование с помощью пневмонагнетателя; 1 – концевой резонотканевый рукав; 2 – шарнирно-сочлененная стрела; 3 – бетоновод; 4 – гидропоршень; 5 – автобетононасос;

6 – приемный бункер насоса; 7 – автобетоносмеситель; 8 – бетонируемое перекрытие;

9 – стационарный бетононасос; 10 – бункер для бетонной смеси; 11 – автобетоновоз;

12 – пандус; 13 – ступенчатые фундаменты; 14 – бетоновод на стойках; 15 – пневмонагнетатель; 16 – ресивер; 17 – гаситель; 18 – хоботы; 19 – компрессор; 20 – опалубка; 21 – виброжелобы

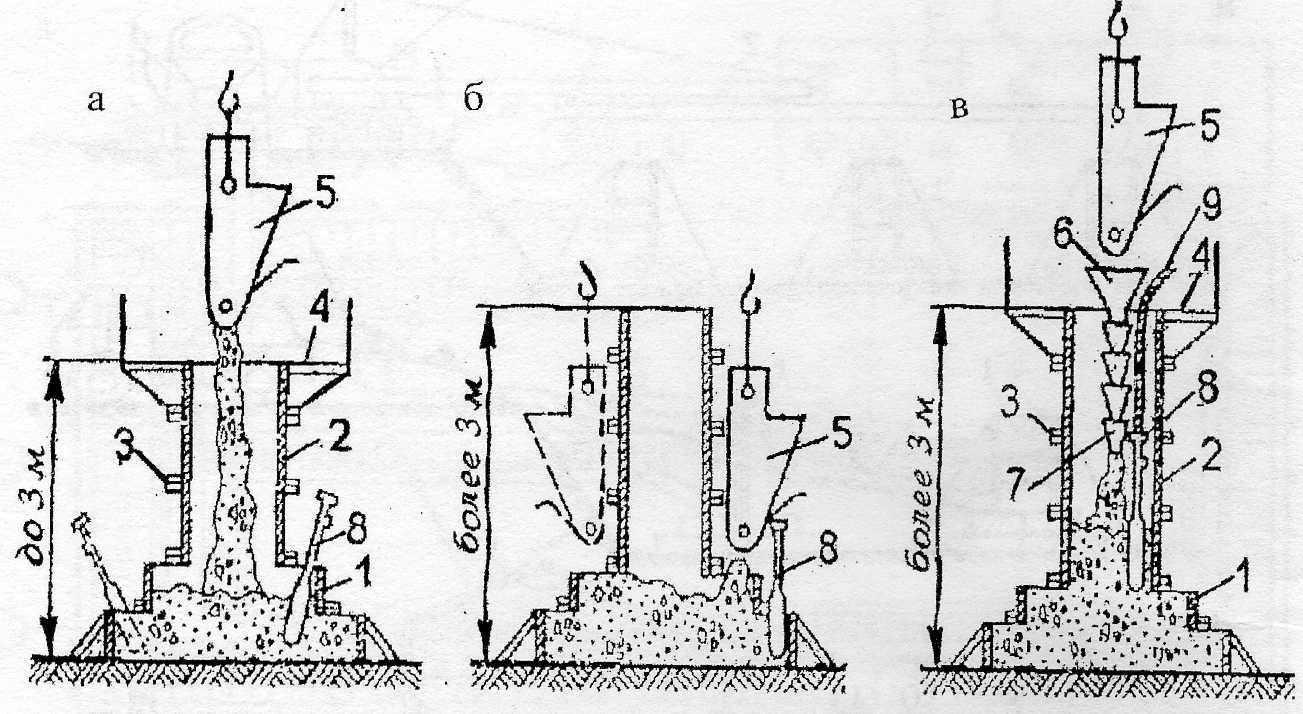

Рис. 6.11. Бетонирование ступенчатых фундаментов:

а– высотой до 3-х м; б,в – высотой 3 м; 1 – опалубка ступени; 2 – опалубка пилона; 3 – схватки; 4 – настил; 5 – бадья; 6 – приемная воронка; 7 – звеньевой хобот; 8 – внутренний вибратор; 9 - веревка

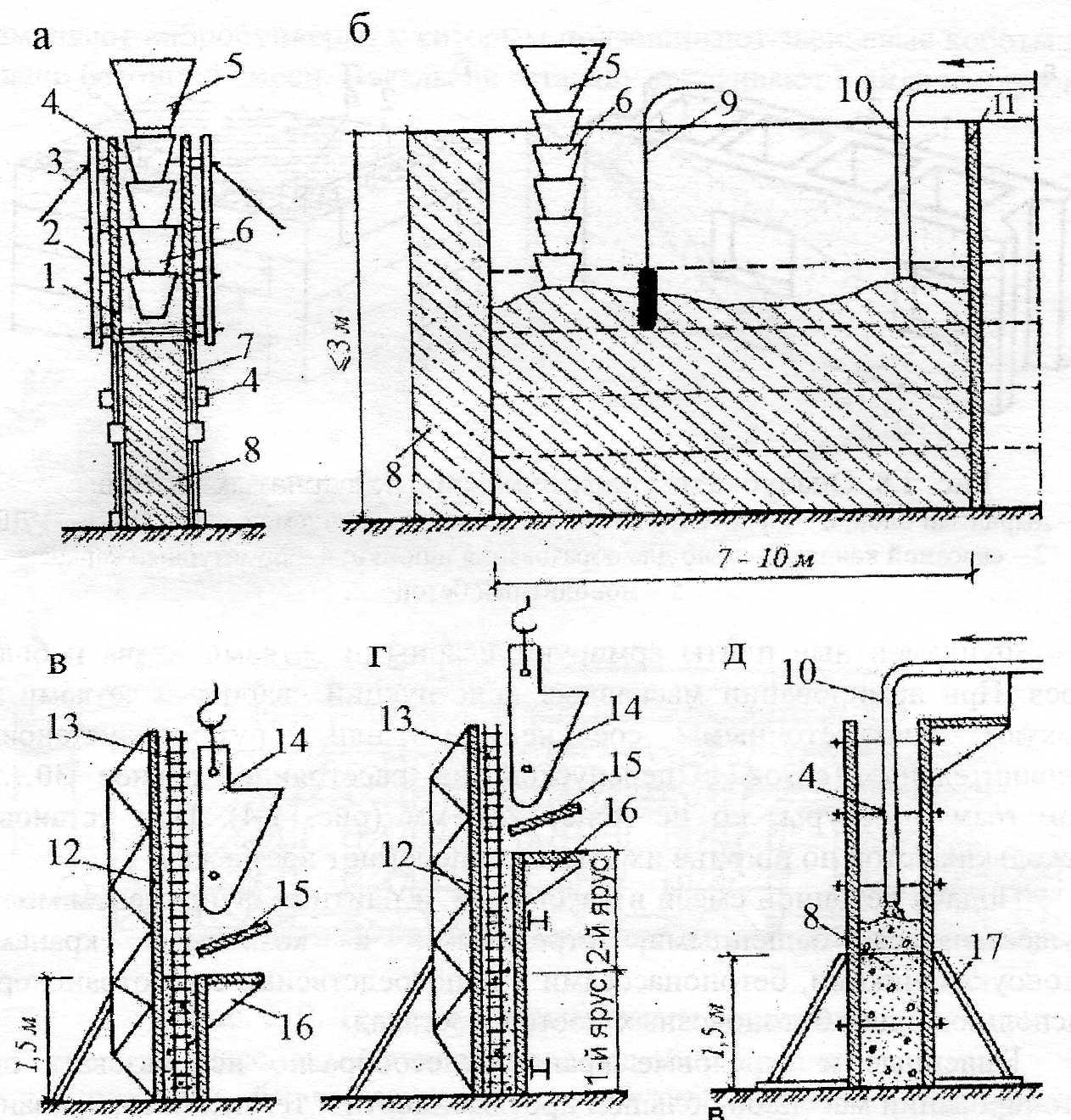

Рис. 6.12. Бетонирование стен подземных сооружений:

а – стен толщиной 0,5 м и более, высотой 3 м; б – послойное бетонирование стен бетононасосами; в,г,д – тонких стен; 1 – щиты опалубки; 2 – связи жесткости; 3 – расчалка; 4 – стяжка; 5 – воронка; 6 – звеньевой хобот; 7 – телескопические стойки; 8 – забетонированный участок; 9 – вибратор; 10 – рукав бетононасоса; 11 – разделительная опалубка; 12 – наружный щит опалубки; 13 – арматурный каркас; 14 – бадья; 15 – направляющий щит; 16 – подмости; 17 - подкос

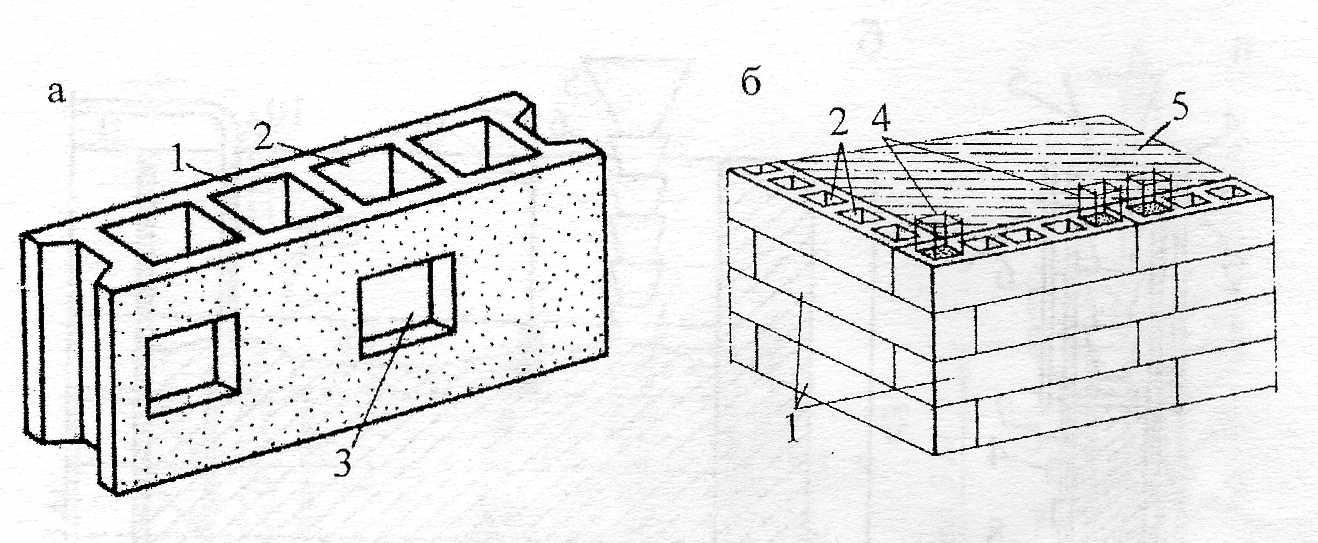

Рис. 6.13. Опалубка из унифицированных дырчатых блоков:

а– дырчатый блок; б – фрагмент опалубки массивного фундамента из УДБ; 1 – УДБ; 2 – сквозной канал; 3 – окно для образования шпонки; 4 – арматурный каркас; 5 – монолитный бетон

Рис. 6.14. Технологические схемы возведения
