Задача №3
Время работы до отказа подчинено усеченному нормальному закону с параметрами T1=1000+200*K*(-1)k -(-1)j100j (где К-номер группы; j- номер варианта) σ=1500+200*K+ (-1)j*25j
Требуется вычислить и построить графики P(t), f(t), λ(t), а также определить среднее время работы до первого отказа - Tср
Решение:
T1=10700; σ=1825;
Для усеченного нормального закона, P(t) можно найти по формуле:
Где
В результате вычислений получаем следующий график: Рис 3.1
Определим частоту отказов по следующей формуле:

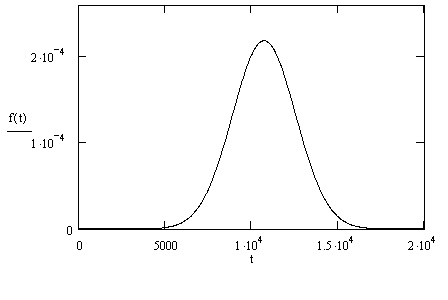

График функции f(t) имеет следующий вид: Рис 3.2
Рассчитаем интенсивность отказов λ(t):
График интенсивности отказов: Рис 3.3
Вычислим среднюю наработку до первого отказа по формуле:
Tср=1.07*104
Задача №4
В результате анализа данных об отказах изделий установлено, что один из критериев надежности определяется выражением, которое выбирается в соответствии с номером группы и вариантом.
Требуется найти остальные количественные характеристики надежности – p(t), f(t), λ(t), fcp(t), Tcp. Построить графики p(t), f(t), λ(t), fcp(t).
Решение.
Варианту номер 3 соответствует функция: P(t)=2*e- λt-e-2 λt
Где: λ= 0.8*10-6
Построим график P(t): Рис 4.1
Частота отказов есть плотность ( или закон распределения) вероятности времени работы изделия до первого отказа. Поэтому:
Построим график частоты отказов: Рис 4.2
е
Вероятностная оценка интенсивности отказов определяется выражением:
Построим график интенсивности отказов: Рис 4.3
Определим fcp(t):

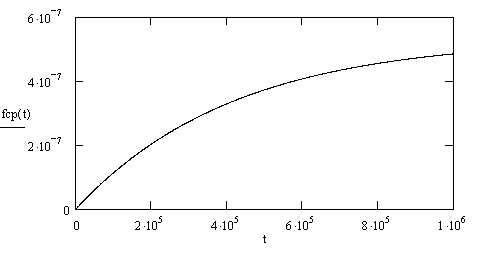

Построим график fcp(t): Рис 4.4
Найдем среднюю наработку до первого отказа Tcp:
Tcp=1.875*106
Задача №5
Проектируемая система включает в себя четыре группы элементов: полупроводниковые элементы с средней интенсивностью отказов – λср.п; конденсаторы – λср.с; резисторы – λср.R; трансформаторы, дроссели и реле – λср.тр.
Выполнить ориентировочный расчет надежности: определить вероятность безотказной работы в интервале от t=500ч до t=1000ч, интенсивность отказа системы Λс и среднее время безотказной работы Tcp, предпологая, что отказы элементов распределены по экспоненциальному закону. Определить вероятность безотказной работы p(t) для t=300, 700,1000,2000 часов.
Решение.
Исходные данные:
№ Варианта |
Число полупр. |
λср.п 10-5 |
Число конденс. |
λср.с 10-5 |
Число резист. |
λср.R 10-5 |
Число трансф. |
λср.тр 10-5 |
3 |
52 |
0,2 |
18 |
1,1 |
95 |
0,11 |
5 |
3,4 |
Если система содержит К групп элементов, а элементы в группах равнонадежны, то интенсивность отказа системы будет:
Где: Ni – число элементов i типа;
К – число групп элементов;
Λс = 5,765 *10-4
Среднее время работы до первого отказа:
Tcp=1.735*103
Вероятность безотказной работы системы на заданное время равно:
Найдем вероятность безотказной работы для t=300, 700, 1000, 2000 часов.
Pc(300)=0,841
Pc(700)=0,668
Pc(1000)=0,562
Pc(2000)=0,316
Вероятность безотказной работы системы определяется выражением:
Тогда для системы:
Если взять интеграл от t1 до t2, то мы найдем вероятность безотказной работы в этом промежутке времени:
Посчитаем вероятность безотказной работы в интервале от t1=500 до t2=1000 часов:
P(500,1000)=0.137
