Ин с т р у к ц и я п о
ре м о н т у
Подразделение внедорожных приводных технологий и систем мостов
МОМЕНТЫ ЗАТЯЖКИ БОЛТОВ (в Нм) ПО СТАНДАРТУ ZF 148
Коэффициент трения: µ общее = 0.12 для болтов и гаек без доработки, а также для фосфатированных гаек. Затягивать только от руки!
Моменты затяжки, без особых указаний, приведены в последующей таблице:
Метрическая стандартная резьба по ISO - стандартная резьба DIN 13, лист 13
Размеры |
8.8 |
|
10.9 |
|
12.9 |
M4 |
2,8 |
|
4,1 |
|
4,8 |
M5 |
5,5 |
|
8,1 |
|
9,5 |
M6 |
9,5 |
|
14 |
|
16,5 |
M7 |
15,5 |
|
23 |
|
27 |
M8 |
23 |
|
34 |
|
40 |
M10 |
46 |
|
68 |
|
79 |
M12 |
79 |
|
117 |
|
135 |
M14 |
125 |
|
185 |
|
215 |
M16 |
195 |
|
280 |
|
330 |
M18 |
280 |
|
390 |
|
460 |
M20 |
390 |
|
560 |
|
650 |
M22 |
530 |
|
750 |
|
880 |
M24 |
670 |
|
960 |
|
1120 |
M27 |
1000 |
|
1400 |
|
1650 |
M30 |
1350 |
|
1900 |
|
2250 |
M33 |
1850 |
|
2600 |
|
3000 |
M36 |
2350 |
|
3300 |
|
3900 |
M39 |
3000 |
|
4300 |
|
5100 |
Метрическая мелкая резьба ISO DIN 13, лист 13
Размеры |
8.8 |
|
10.9 |
|
12.9 |
M 8 x 1 |
24,5 |
|
36 |
|
43 |
M 9 x 1 |
36 |
|
53 |
|
62 |
M 10 x 1 |
52 |
|
76 |
|
89 |
M 10 x 1,25 |
49 |
|
72 |
|
84 |
M 12 x 1,25 |
87 |
|
125 |
|
150 |
M 12 x 1,5 |
83 |
|
122 |
|
145 |
M 14 x 1,5 |
135 |
|
200 |
|
235 |
M 16 x 1,5 |
205 |
|
300 |
|
360 |
M 18 x 1,5 |
310 |
|
440 |
|
520 |
M 18 x 2 |
290 |
|
420 |
|
490 |
M 20 x 1,5 |
430 |
|
620 |
|
720 |
M 22 x 1,5 |
580 |
|
820 |
|
960 |
M 24 x 1,5 |
760 |
|
1090 |
|
1270 |
M 24 x 2 |
730 |
|
1040 |
|
1220 |
M 27 x 1,5 |
1110 |
|
1580 |
|
1850 |
M 27 x 2 |
1070 |
|
1500 |
|
1800 |
M 30 x 1,5 |
1540 |
|
2190 |
|
2560 |
M 30 x 2 |
1490 |
|
2120 |
|
2480 |
M33 x 1,5 |
2050 |
|
2920 |
|
3420 |
M 33 x 2 |
2000 |
|
2800 |
|
3300 |
M 36 x 1,5 |
2680 |
|
3820 |
|
4470 |
M 36 x 3 |
2500 |
|
3500 |
|
4100 |
M 39 x 1,5 |
3430 |
|
4890 |
|
5720 |
5871 201 105 |
|
0/6 |
|
|
|
Ин с т р у к ц и я п о
ре м о н т у
Подразделение внедорожных приводных технологий и систем мостов
КОЛЁСНО-СТУПИЧНАЯ ГРУППА
(привод ступицы – кронштейн поперечного рычага)
Изоб. 1 |
|
|
Монтажная тележка в комплекте с |
5870 350 000 |
|||
|
|
|
|
поворотным устройством |
|
|
|
|
|
|
|
с приспособлением |
|
|
5870 350 094 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Для установки скомплектованной колёсно- |
|
||
|
|
|
|
ступичной группы RL - 85 на монтажной тележке. |
5870 350 098 |
||
|
|
|
|
Для установки скомплектованной колёсно- |
|||
|
|
|
|
ступичной группы RL - 85 E на монтажной |
|
||
|
|
|
|
тележке. Крепление производистя на стойке |
|
||
|
|
|
|
поворотной цапфы. |
|
|
|
|
|
|
|
|
|
|
|
Изоб. |
6 |
|
|
Подъёмный механизм |
|
|
5870 281 058 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Для монтажа и демонтажа тормозного суппорта, |
|
||
|
|
|
|
которое устанавливается в позиции 2.00 часа или |
|
||
|
|
|
|
10.00 часов. |
|
|
|
|
|
|
|
|
|
|
|
Изоб. |
10 |
|
|
Подъёмный механизм |
|
|
5870 281 043 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Для установки и съёмки скомплектованной |
|
||
|
|
|
|
ступицы. |
|
|
|
|
|
|
|
|
|
|
|
Изоб. |
12 |
|
|
Молоток пластмассовый |
60 мм |
5870 280 004 |
|
|
|
|
|
Универсальное применение . |
|
||
|
|
|
|
Для сборки и разборки отдельных деталей. |
|
||
|
|
|
|
|
|
|
|
Изоб. |
13 |
|
|
Съёмник |
|
|
5870 300 019 |
|
|
|
|
Оправка |
|
|
5870 300 020 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Для съёмки наружных колец роликовых |
|
||
|
|
|
|
подшипников из проточки ступицы. |
|
||
|
|
|
|
|
|
|
|
Изоб. |
15 |
|
|
Съёмник ударный |
|
|
5870 650 001 |
|
|
|
|
Для съёмки уплотнительной сборки на |
|
||
|
|
|
|
поворотной цапфе. |
|
|
|
|
|
|
|
|
|
|
|
Изоб. |
15 |
Изобр. 74 |
|
Плоскогубцы - набор |
I 1 - I4 |
5870 900 013 |
|
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Для выемки и вставки пружинного стопорного кольца |
|
||
|
|
|
|
58 x 2 0630 502 063 в поворотную цапфу. |
|
||
Изоб. |
16 |
|
|
Прессовочные пластины |
|
|
5870 080 037 |
|
|
|
|
Гидравлический шпиндель 270 кН M40x1,5 |
5873 003 007 |
||
|
|
|
|
Гидравлический насос |
|
|
5870 287 007 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Для выпрессовки шкорня поворотной цапфы. |
|
||
|
|
|
|
W.1 |
|
|
|
Ин с т р у к ц и я п о
ре м о н т у
Подразделение внедорожных приводных технологий и систем мостов
КОЛЁСНО-СТУПИЧНАЯ ГРУППА
(привод ступицы – кронштейн поперечного рычага)
Изоб. 17 |
|
|
Оправка |
|
5870 055 107 |
|
|
|
Для выемки уплотнительного кольца, игольчатого |
|
|
|
|
|
подшипника и втулки из поворотной цапфы. |
|
|
|
|
|
Применяется с: |
|
|
|
|
|
Рукояткой |
|
5870 260 002 |
|
|
|
|
|
|
|
Изоб. |
60 |
Оправка |
|
5870 055 107 |
|
Изоб. |
61 |
Для установки втулки - 0730 260 702 – в проточку |
|
|
|
Изоб. |
63 |
поворотной цапфы. |
|
|
|
Изоб. |
64 |
Для установки уплотнительного кольца - 0734 300 |
|
|
|
Изоб. |
65 |
171 – в проточку поворотной цапфы. |
|
|
|
|
|
|
||
|
|
|
Для установки игольчатого подшипника - 0735 |
|
|
|
|
|
303 001 – в проточку поворотной цапфы. |
|
|
|
|
|
Применяется с: |
|
|
|
|
|
Рукояткой |
длинной |
5870 260 003 |
|
|
|
|
|
|
|
Изоб. |
66 |
Цифровой глубиномер |
5870 200 072 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
Для различных измерительных процессов. |
|
|
|
|
|
|
|
|
|
Изоб. |
68 |
Установочная шайба |
5870 345 092 |
|
|
|
|
Для позиционирования шкворня поворотной |
|
|
|
|
|
цапфы при установки в поворотную цапфу. |
|
|
|
|
|
|
|
|
|
Изоб. |
69 |
Нагнетатель горячего воздуха 220 В |
5870 221 500 |
|
|
|
|
Нагнетатель горячего воздуха 110 В |
5870 221 501 |
|
|
|
|
Универсальное применение. |
|
|
|
|
|
Для подогрева подшипников, осей и деталей |
|
|
|
|
|
корпуса. |
|
|
|
|
|
|
|
|
|
Изоб. 72 |
Центровка |
|
5870 912 018 |
|
|
|
|
Для направления поворотной цапфы со стойкой |
|
|
|
|
|
поворотной цапфы и всеми отдельными деталями. |
|
|
|
|
|
|
|
|
|
Изоб. |
80 |
Базовое устройство-съёмник колёсных шпилек |
5870 610 010 |
|
|
|
|
Оправка |
M22x1,5 |
5870 610 002 |
|
|
|
Универсальное применение. |
|
|
|
|
|
Для установки колёсных шпилек в отверстии |
|
|
|
|
|
ступицы. |
|
|
|
|
|
|
|
|
W.2
Ин с т р у к ц и я п о
ре м о н т у
Подразделение внедорожных приводных технологий и систем мостов
КОЛЁСНО-СТУПИЧНАЯ ГРУППА
(привод ступицы – кронштейн поперечного рычага)
|
Изоб. 81 |
|
Оправка* |
|
|
5870 058 051 |
|
|
|
|
|
Для установки наружного кольца конического |
|
||
|
|
|
|
роликового подшипника |
|
|
|
|
|
|
|
32309 = 0750 117 524 в ступицу. |
|
||
|
|
|
|
Применяется с: |
|
|
5870 260 002 |
|
|
|
|
Рукояткой |
|
|
|
|
|
|
|
|
|
|
|
|
Изоб. |
83 |
|
Оправка * |
|
|
5870 058 065 |
|
|
|
|
Для установки наружного кольца конического |
|
||
|
|
|
|
роликового подшипника 0750 117 516 в ступицу. |
|
||
|
|
|
|
Применяется с: |
|
|
|
|
|
|
|
Рукояткой |
|
|
5870 260 002 |
|
|
|
|
|
|
|
|
|
Изоб. |
86 |
|
Оправка |
|
|
5870 048 120 |
|
|
|
|
Для запрессовки сальника 0750 111 402 в ступицу. |
|
||
|
|
|
|
|
|
|
|
|
Изоб. |
88 |
|
Скользящая втулка |
|
|
5870 651 071 |
|
|
|
|
Как помощь при монтаже предварительно |
|
||
|
|
|
|
скомплектованной ступицы на корпус ступицы. |
|
||
|
|
|
|
Подъёмный механизм |
|
|
5870 281 043 |
|
|
|
|
Как помощь при монтаже предварительно |
|
||
|
|
|
|
скомплектованной ступицы на корпус ступицы. |
|
||
|
|
|
|
|
|
|
|
|
Изоб. |
91 |
|
Пружинные весы |
0 - 100 Н |
5870 230 006 |
|
|
|
|
|
Универсальное применение. |
|
|
|
|
|
|
|
Проверка сопротивления качению в подшипнике |
|
||
|
|
|
|
ступицы. |
|
|
|
|
|
|
|
|
|
|
|
W.3
Ин с т р у к ц и я п о
ре м о н т у
Подразделение внедорожных приводных технологий и систем мостов
ПОПЕРЕЧНЫЙ РЫЧАГ
Изоб. 21 |
Изоб. 54 |
Прессовочная рамка |
3 5/16“ - |
5870 285 023 |
|
|
|
Переходник |
3 5/16“ - M40x1,5 |
5870 285 024 |
|
|
|
Гидравлический шпиндель |
26 KN M40x1,5 |
5873 003 007 |
|
|
|
Гидравлический насос |
|
|
5870 287 007 |
|
|
Универсальное применение. |
|
|
|
|
|
Для выпрессовки шкворня - 4474 385 030 – из |
|
||
|
|
поперечного рычага и стойки поворотной цапфы. |
|
||
|
|
Для установки шкворня - 4474 385 030 – в |
|
||
|
|
поперечный рычаг и стойку поворотной цапфы. |
|
||
|
|
Применяется с: |
|
|
|
|
|
Центровкой |
|
|
5870 912 025 |
|
|
|
|
|
|
Изоб. 22 |
Изоб. 32 |
Плоскогубцы-набор |
|
|
5870 900 014 |
|
|
Универсальное применение. |
|
|
|
|
|
Для выемки и установки внутреннего пружинного |
|
||
|
|
стопорного кольца в поперечный рычаг. |
|
||
|
|
|
|
||
Изоб. 24 |
|
Молоток пластмассовый 60 мм |
5870 280 004 |
||
|
|
Универсальное применение. |
|
|
|
|
|
Для съёмки резино-металлического подшипника |
|
||
|
|
(сайлентблока) из поперечного рычага. |
|
||
|
|
|
|
|
|
|
Изоб. 33 |
Оправка * |
|
|
5870 058 021 |
|
|
Для установки внешнего кольца конического |
|
||
|
|
роликового подшипника 30208 = 0750 117 224 в |
|
||
|
|
корпус поворотной цапфы. |
|
|
|
|
|
Применяется с: |
|
|
5870 260 002 |
|
|
Рукояткой |
|
|
|
|
|
|
|
|
|
|
Изоб. 36 |
Оправка (в комплекте) |
|
|
5870 345 091 |
|
|
Для регулировки момента вращения в |
|
||
|
|
подшипнике поперечного рычага. |
|
||
|
|
|
|
|
|
|
Изоб. 42 |
Ключ динамометрический |
4 - 16 Нм |
5870 203 005 |
|
|
|
Универсальное применение. |
|
|
|
|
|
Для проверки сопротивления вращению в |
|
||
|
|
подшипнике поперечного рычага. |
|
||
|
|
|
|
|
|
|
|
W.4 |
|
|
|
|
|

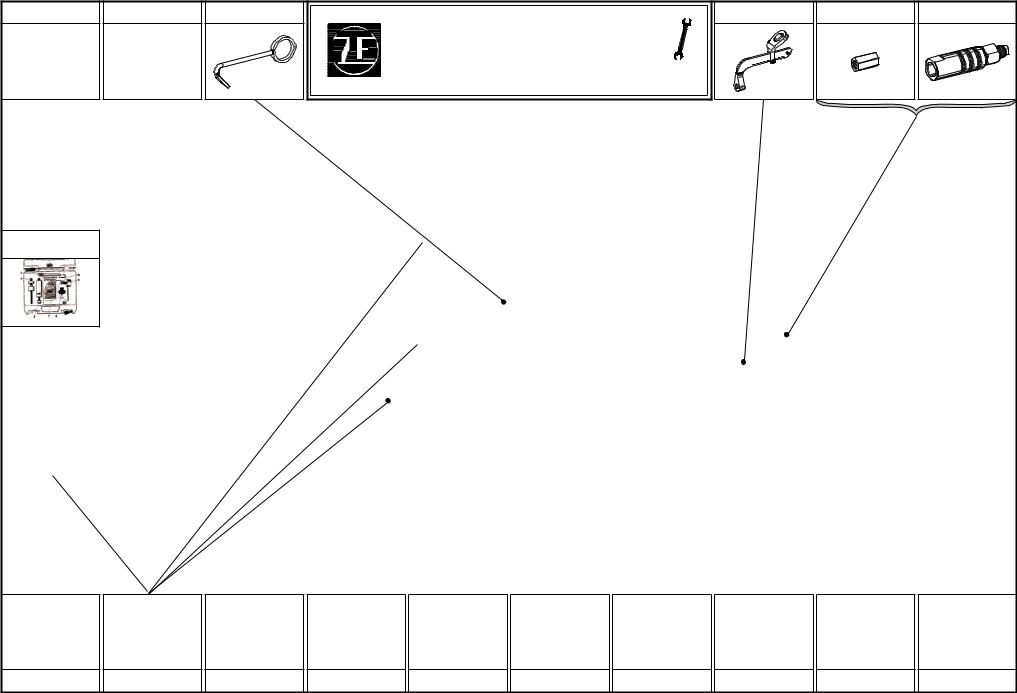

5870 281 058 |
RL-85 |
S |
5870 281 043 |
5870 610 002 |
5870 610 010 |
|
|
|
|
|
|
||
|
|
|
BREMSE |
|
|
|
|
|
|
|
BRAKE |
|
|
|
|
|
|
|
4474 085 023 |
Spezial |
|
|
|
|
5870 080 050 |
|
|
|
|
|
|
-WB |
Set für Bremsenreparatur |
|
|
|
|
|
|
01 |
|
|
|
|
|
|
|
Repair kit |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Inhalt je 1 Stück: |
|
|
|
|
|
|
|
5870 080 034 |
|
|
|
|
|
|
|
5870 080 036 |
|
|
|
|
|
|
|
5870 100 039 |
|
|
|
|
|
|
|
5870 657 020 |
|
|
|
|
|
|
|
5870 320 020 |
|
|
|
|
|
|
|
5870 325 014 |
|
|
|
|
|
|
|
5872 993 551 |
|
|
|
|
|
|
|
|
|
|
|
* |
Besonders wichtige Werkzeuge |
|
|
|
|
|
|
Very important tools |
|
|
|
5870 080 |
050 |
|
|
|
|
|
|
* |
|
|
|
|
|
|
|
Zahnradfabrik Passau GmbH Donaustraße 25-71 94034 Passau |
|
|
Ausgabe:/Edition: 09/99 |
|||

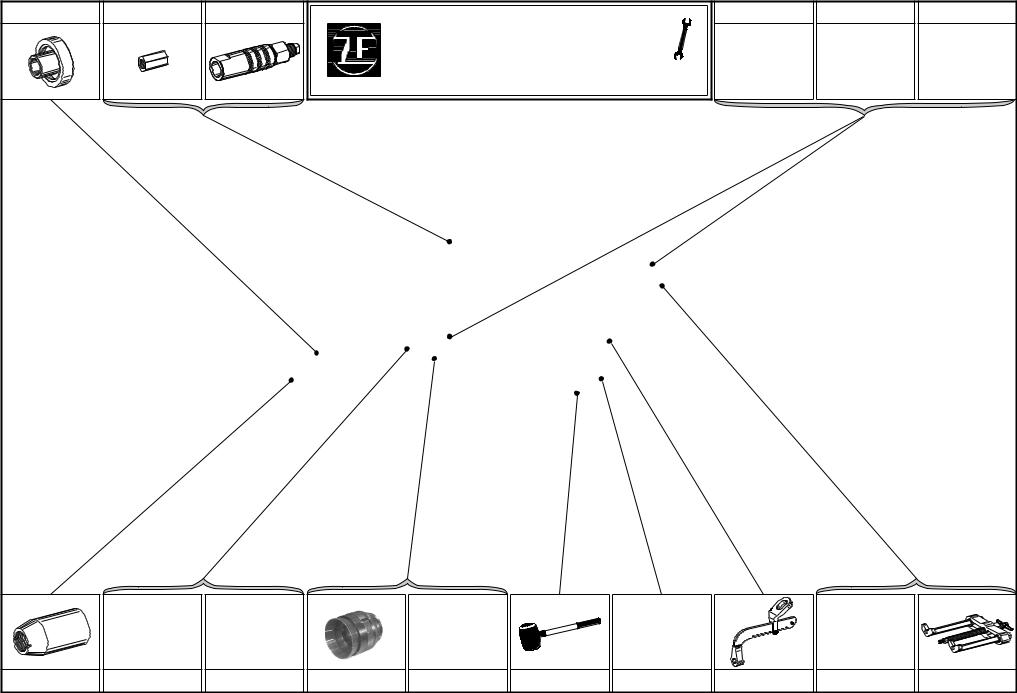

5870 048 210 |
5870 610 002 |
5870 610 010 |
|
|
RL-85 |
S |
5870 058 065 |
5870 058 051 |
5870 260 002 |
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
ABTRIEB |
|
|
|
||
|
|
|
|
|
|
OUTPUT / SORTIE |
|
|
|
||
|
|
|
|
|
|
4474 085 023 |
Spezial |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
WB02 |
|
|
|
|
|
|
|
|
|
|
|
|
|
220 V |
110 V |
|
|
|
|
|
|
|
|
5870 651 071 |
5870 221 500 |
5870 221 501 |
5873 012 018 |
5873 001 000 |
5870 280 004 |
5870 230 006 |
5870 281 043 |
5870 300 019 |
5870 300 020 |
||
ZF Passau GmbH |
Donaustraße 25-71 |
94034 Passau |
|
|
|
Ausgabe:/Edition: 03/01 |
|||||

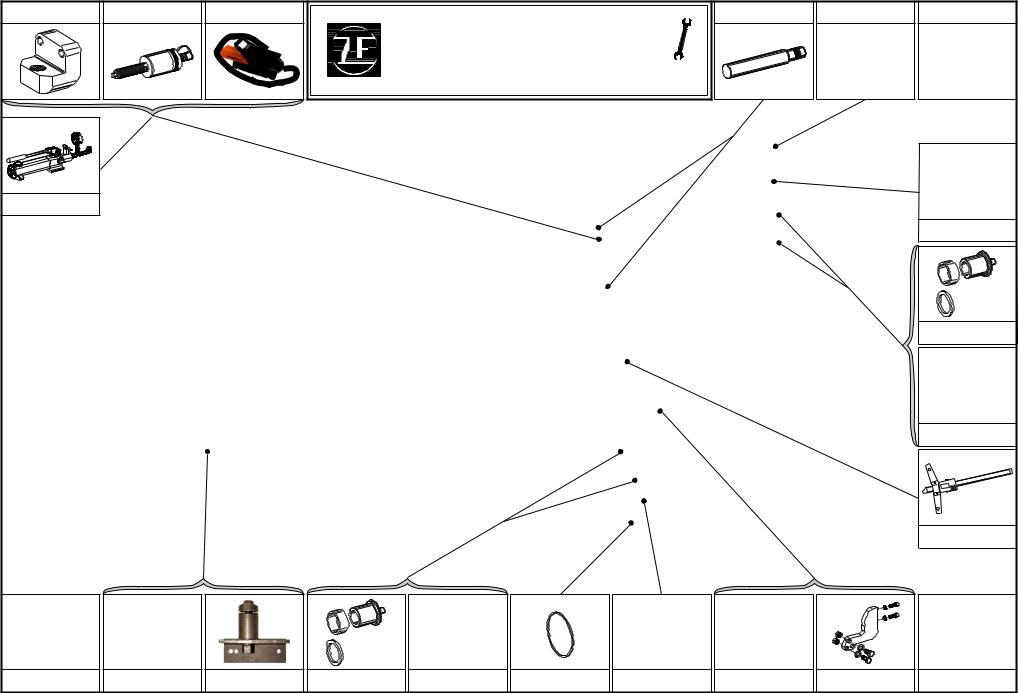

5870 080 037 |
5873 003 007 |
5870 287 010 |
|
|
RL-85 |
|
S |
5870 912 018 |
5870 900 013 |
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
GELENKGEHAEUSE / JOINT |
|
|
|
||
|
|
|
|
|
HOUSING / CHART. D´ARTICUL. |
|
|
||||
|
|
|
OR/OU |
|
|
4474 085 023 |
|
Spezial |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
ODER |
|
|
|
|
|
|
|
|
|
|
|
5870 287 007 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5870 650 001 |
WB-03 |
|
|
|
|
|
|
|
|
|
|
5870 055 107 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5870 260 003 |
|
|
|
|
|
|
|
|
|
|
|
29.31 |
|
|
|
|
|
|
|
|
|
|
|
5870 200 072 |
|
5870 350 000 |
5870 350 098 |
5870 055 107 |
5870 260 003 |
5870 345 092 |
5870 650 001 |
5870 350 000 |
5870 350 094 |
|||
ZF Passau |
GmbH |
Donaustraße 25-71 |
94034 Passau |
|
|
|
|
Ausgabe:/Edition: 03/01 |
|||

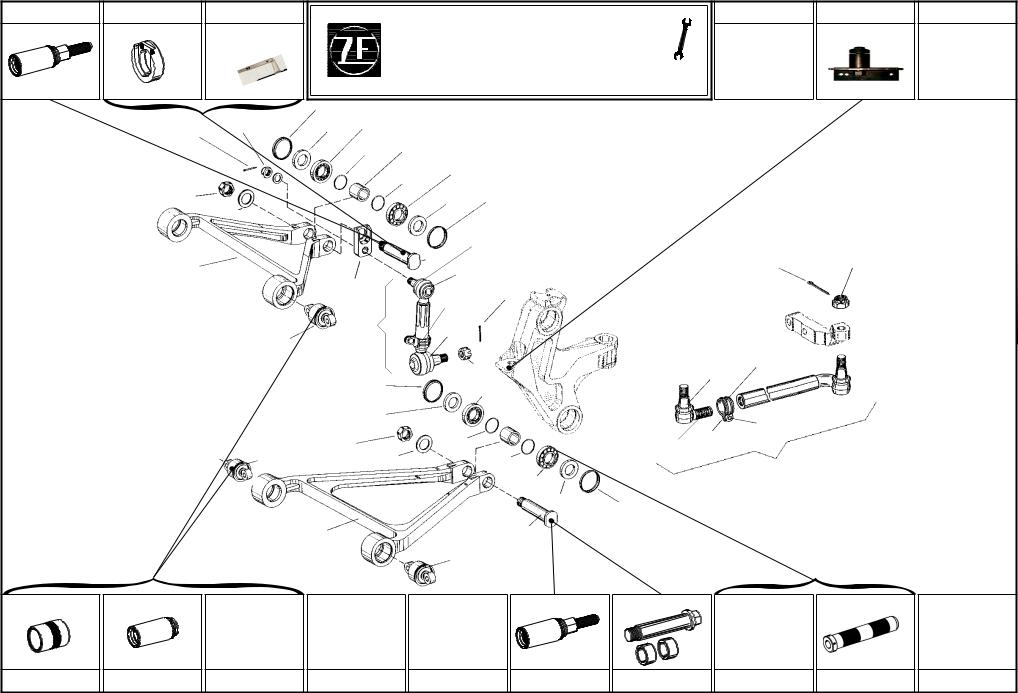

5870 000 097 |
5870 100 045 |
5870 970 007 |
RL - 85 / E |
S |
|
5870 350 098 |
MONTAGE |
|
DEMONTAGE |
|
|
||
|
QUERLENKER |
|
|
|||
|
|
|
|
|
||
|
|
|
CONTROL ARM |
|
|
|
ASSEMLY |
|
REASSEMLY |
4474 085 075 |
Spezial |
|
|
|
|
|
|
|||
|
|
|
|
|
||
04-WB |
|
|
|
|
|
|
|
|
|
MONTAGE |
|
|
|
5870 506 134 |
5870 100 056 |
5870 900 014 |
5870 000 097 |
5870 345 091 |
5870 058 084 |
5870 260 002 |
ZF Passau GmbH Donaustraße 25-71 94034 Passau |
|
|
|
Ausgabe:/Edition: 12/2002 |
||
