Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Ульяновский государственный технический университет

ТЕОРИЯ ОБРАБОТКИ МЕТАЛЛОВ ДАВЛЕНИЕМ

Курсовая работа

Методические указания к выполнению курсовой работы

для студентов специальности 150201 «Машины и технология обработки металлов давлением»

Составитель В. И. Филимонов

Ульяновск 2006

УДК 620.186 (076) ББК 34.62 я7

Т34

Рецензент: д-р техн. наук, доцент кафедры «Физическое материаловедение» Ульяновского государственного университета Н. А. Красильников.

Одобрено секцией методических пособий научно-методического совета университета.

Теория обработки металлов давлением. Курсовая работа: методичеТ34 ские указания / сост. В. И. Филимонов. – Ульяновск: УлГТУ, 2006. – 52 с.

Методические указания составлены в соответствии с требованиями стандарта высшего профессионального образования к минимуму содержания и уровню подготовки инженера по специальности 150201 «Машины и технология обработки металлов давлением», а также на основании рабочей программы по курсу «Теория обработки металлов давлением». В них отражены содержание и объем курсовой работы, даны методические указания по составлению работы, ее графической части, подготовке к защите, изложены требования к оформлению работы, приведены задания, указана учебная и справочная литература, а также дан обзор основных методов теоретического анализа процессов обработки металлов давлением.

Работа подготовлена на кафедре «Материаловедение и обработка металлов давлением».

УДК 620.186 (076) ББК 34.62 я7

© Филимонов В. И., составление, 2006 © Оформление. УлГТУ, 2006

2

ВВЕДЕНИЕ

Курсовая работа по дисциплине «Теория обработки металлов давлением» предназначена для привития студентам навыков теоретического анализа процессов формообразования деталей методами ОМД в области их специализации, приобщения к научной работе. В работе отводится значительное место работе с технической литературой. Выполнение работы потребует от студента знаний смежных дисциплин: математики, физики, вычислительной техники, механики и основных понятий о технологии процессов ОМД. В процессе выполнения работы предполагается на основе известных методов получить решение поставленной задачи с проведением всех промежуточных вычислений, при возможности – получение новых результатов. В результате работы студент должен подготовить

•расчетно-пояснительную записку объемом до 50 стр.;

•графические материалы на одном листе формата А2;

•доклад к защите и выступить с ним;

•ответить на вопросы.

Фактически, в результате выполнения курсовой работы предполагается, что студент должен стать специалистом по проблематике его весьма узкой темы.

1. ОРГАНИЗАЦИОННАЯ ЧАСТЬ

1.1. Этапы выполнения работы

Выполнение работы предусматривает следующие этапы.

1.Получение задания на курсовую работу.

2.Составление обзора литературы и изучение проблемы.

3.Постановка задачи и определение методов решения.

4.Решение задачи: получение основных результатов.

5.Обработка результатов и их анализ.

6.Разработка возможных схем реализации процесса.

7.Составление текста расчетно-пояснительной записки.

8.Подготовка к защите.

9.Защита курсовой работы.

1.2. Краткая характеристика и сроки выполнения этапов работы

Тема и задание курсовой работы выдаются студенту преподавателем в начале семестра, за 3 – 4 месяца до защиты (темы работ и эскизы к ним приведены в прил. 3 и 4). Форма выдачи задания определена в разделе 3.1.2 и прил. 2. После литературной проработки темы студентом в течение 3 – 4 недель задание уточняется, а студент формирует развернутый план курсовой работы и согласует его с руководителем, после чего задание подлежит окончательному оформлению.

3

Основные этапы выполнения работы должны быть распределены по времени: выполнение этапов 3 – 6 потребует работы в течение 4 – 6 недель, а этапов 7 – 8 – еще 2 – 3 недель. При регулярной работе студента работа должна быть завершена к началу зачетной недели.

Еженедельные консультации руководителя являются обязательными для посещения студентами. При этом решаются возникающие вопросы по работе и осуществляется контроль за ходом выполнения курсовых работ. Обычно ход и процент выполнения курсовой работы каждым студентом отражается в графике, который также служит документом для текущей аттестации работы студентов деканатом факультета. График обычно располагается на организационном панно кафедры и заполняется каждые две недели (или еженедельно).

Готовая курсовая работа должна быть сдана преподавателю на проверку не позднее, чем за неделю до зачетной недели.

К защите принимаются курсовые работы только после подписания рас-

четно-пояснительной записки руководителем, при наличии графических материалов к защите. Защита осуществляется перед аудиторией. Время, отводимое на доклад – (7 – 10) минут.

При оценивании работы принимаются во внимание следующие обстоятельства:

•сложность задания;

•полнота и глубина решения задач и проработки темы;

•грамотность расчетов и изложения, качество оформления текстовых и графических материалов;

•качество доклада и ответов на вопросы при защите;

•самостоятельность при выполнении курсовой работы;

•сроки выполнения курсовой работы;

•выдержанность временного регламента доклада.

2.СОДЕРЖАНИЕ, ОФОРМЛЕНИЕ И ПРЕДСТАВЛЕНИЕ РАБОТЫ

2.1.Содержание работы по разделам

Курсовая работа должна содержать разделы, приведенные в табл. 1.

Окончание табл. 1

* – для контроля за ходом выполнения работы ** – содержание разделов курсовой работы подробно описано в разд. 3 на-

стоящих методических указаний; там же даются соответствующие рекомендации по составлению этих разделов

2.2. Формат страниц и абзацев

Как правило, текст работ оформляется в среде (Win)Word (версии 97 и выше). Формат– А4 (210×297 мм), ориентациякнижная, распечатка– односторонняя.

Поляраскладкистраницы: нижнее, верхнее– 20 мм; левое– 25 мм, правое– 15 мм. Абзацный отступ – 12,7 мм. Интервал – одинарный. Шрифт – Times New

Roman, 14 пт, цвет шрифта – черный. Выравнивание – по ширине страницы.

2.3. Терминология и размерность физических единиц

При подготовке текста работы следует строго соблюдать единообразие терминов, размерностей и условных обозначений. При введении условных обозначений, их следует полностью расшифровать при первом упоминании. Раз-

5

решается использовать только общепринятые сокращения. Единицы физических величин следует приводить только в системе СИ (исключение могут составлять линейные размеры, которые традиционно измеряются в мм).

2.4. Математические формулы

Математические формулы набираются в редакторе формул (Equation Editor), входящем в состав (Win)Word. Следует использовать установки по умолчанию (наклонный курсив). Допускается обычный строчный набор простых формул в тексте и на отдельной строке с использованием специальных знаков вставки «Символ».

Формулы следует располагать по середине страницы, а ссылки на формулу в круглых скобках необходимо выравнивать по правому полю. Номера ссылок на формулы должны располагаться в возрастающей последовательности. На пронумерованные формулы обязательно должны быть ссылки в тексте. Формула не нумеруется, если на нее в последующем не ссылаются.

Все буквенные обозначения, входящие в формулу, должны быть расшифрованы после формулы или в тексте, например: «… радиальное напряжение σρ

где β – фактор Лоде;

σs – предел текучести, МПа;

R – радиус наружного контура, мм; ρ – текущее значение радиуса, мм».

При упоминании ссылок следует указывать вид зависимости, например, «…из соотношения (уравнения, выражения, зависимости, соотношения, неравенства и т. д.) следует, что…».

2.5. Оформление таблиц

В тексте работы таблицы должны иметь сквозную нумерацию. Первая ссылка на таблицу должна предшествовать самой таблице (например, «в табл. 2 даны…», а последующие ссылки должны иметь вид: «(см. табл. 2)». Пример оформления таблицы см. в разд. 2.1 (табл. 1). При необходимости переноса таблицы, ее следует предварительно разбить, над перенесенной на следующую страницу частью таблицы поместить выровненную по правой стороне листа надпись «Продолжение табл. 2». При этом заголовок таблицы повторяется на следующей странице (встроенная опция повторения заголовка таблиц имеется в табличном редакторе программы «Word»). Текст в ячейках заголовка таблицы должен начинаться с прописной буквы. Данные в ячейках таблицы следует выравнивать из соображений смысловой целесообразности и эстетики восприятия.

2.6. Форматы документов стандартных программ обработки данных

В разд. 4 работы предусматривается использование стандартных программ «MathCAD» и «EXCEL» для обработки полученных зависимостей с целью их

6

визуализации и облегчения анализа. В первую очередь, речь идет о рисунках и диаграммах, формат которых отличается от форматов, предусмотренных отечественными стандартами. Таким рисункам и диаграммам в тексте работы следует предпослать таблицу данных или зависимость (для EXCEL), или же блок исходных данных перед построением диаграммы (MathCAD). Сами же графические зависимости оформляются как рисунки со сквозной нумерацией. В пояснительной части разд. 4 следует привести принятые условные обозначения, необходимые для понимания таких диаграмм и рисунков.

2.7. Оформление рисунков

Рисунки – чертежи, эскизы, графики, диаграммы – должны оформляться в соответствии с требованиями ЕСКД. Рисунки могут выполняться средствами «Word», «AutoCAD» (с последующей вставкой в текст пояснительной записки) или с помощью других графических редакторов. Допускается использование отсканированных графических материалов хорошего качества в обзорной части работы. Все рисунки должны иметь подрисуночные надписи во вставной рамке «Надпись» (имеется во встроенном графическом редакторе «Word»). Вставная рамка должна быть сгруппирована с рисунком. Для сгруппированных рисунков следует назначать обтекание «вокруг рамки», если рисунок занимает менее половины страницы в ширину, и «сверху и снизу» – для более широких рисунков. Текст в теле рисунка должен быть примерно того же размера, что и основной текст пояснительной записки. Иногда этими соображениями определяется и сам его размер. Все позиции, указанные на рисунке, должны иметь пояснение в подрисуночной надписи или же в тексте пояснительной записки. В меру возможного, позиции на рисунке следует располагать по часовой стрелке в порядке возрастания номера позиции. Ниже дается пример оформления рисунка:

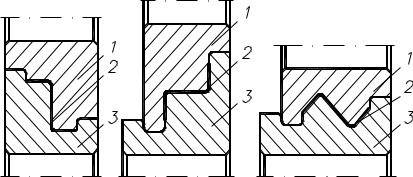

Рис. 1. Расположение профиля в валках для создания оптимального скоростного режима: а и б − нерациональное расположение;

в − рациональное расположение; 1 − верхний валок, 2 − заготовка, 3 − нижний валок

Рисунки должны быть четкими и включать только необходимые для пояснения сути элементы. По возможности следует соблюдать единообразие выполнения рисунков. В других случаях следует руководствоваться соображениями соразмерности и эстетики.

7

Ссылка на рисунок должна предшествовать самому рисунку, например, «на рис. 1 показано расположение профиля…». Последующие ссылки на этот же рисунок оформляются так: «(см. рис. 1)».

2.8. Оформление библиографического списка

Библиографический список составляется в порядке их цитирования с описанием источников в соответствии с ГОСТ 7.1–2003. Библиографическая запись. Библиографическое описание документа. Общие требования и правила составления. – М.: Книжная палата, 2003. – 192 с.

Примеры библиографического описания.

1. Статья в журнале:

Филимонов В. И. Условия замыкания калибров при интенсивном формообразовании открытых профилей в роликах / В. И. Филимонов, С. В. Филимонов // Производство проката. – 2004. – № 11. – С. 23 – 29.

2. Книга:

Филимонов С. В. Метод, расчеты и технология интенсивного деформирования в роликах гнутых профилей типовой номенклатуры / С. В. Филимонов, В. И. Филимонов – Ульяновск: УлГТУ, 2004. – 246 с.

Бердичевский Е. Г. Смазочно-охлаждающие средства для обработки материалов /Е. Г. Бердичевский. – М.: Машиностроение, 1984. – 224 с.

3. Патент:

А.с. 1155434 СССР, МКИ3 В25 15/00. Устройство для очистки СОЖ / Л. В. Худобин, Е. М. Булыжев, В. Е. Сазанов, Н. Д. Михайлов. – 1985. – Бюл. № 18.

Патент 2228232 РФ, МПК7 В 21 D 5/06. Способ изготовления широкополочных швеллерных и корытных симметричных тонкостенных профилей в роликах / В. И. Филимонов, В. А. Марковцев, С. В. Филимонов. – Опубл. 10.05.04. Бюл. № 13.

4. Диссертация:

Богданов В. В. Повышение эффективности ... жидкостей: дис. ... кан. техн. наук: 05.02.08, 05.03.01 / Ульян. политехн. ин-т. – Ульяновск, 1981. – 383 с.

5. Справочник:

Технологичность конструкции изделия: справочник / под ред. Ю. Д. Амирова. – М.: Машиностроение, 1990. – 768 с.

2.9. Общаякомпоновка, переплетные работы, хранениекурсовойработы

Компоновка курсовой работы осуществляется в соответствии с разд. 2.1. Листы курсовой работы брошюруются со сквозной нумерацией страниц, включая приложения; титульный лист является первым для нумерации: на нем номер не проставляется; оглавление самое себя не нумерует.

8

Листы курсовой работы сшиваются в папку (пластиковую или картонную) с ровным внешним обрезом. Не допускается брошюрование работы ступенчато, со сдвигом листов. На верхней обложке папки должна быть размещена наклейка, представляющая собой сжатый (примерно в 3 раза) титульный лист работы. Для пластиковых папок с прозрачной верхней обложкой наклейка не требуется. После защиты курсовые работы передаются на кафедру для хранения в течение одного года с последующим уничтожением в присутствии членов специальной комиссии.

3.ВЫПОЛНЕНИЕ РАБОТЫ И ТРЕБОВАНИЯ

КЕЕ СОСТАВНЫМ ЧАСТЯМ

3.1.Тема, задание и исходные материалы

3.1.1.Тема работы

Выбор темы курсовой работы студентом определяется рядом факторов:

•предпочтениями студента в связи с профилем его будущей работы (если он уже определен);

•предположительной ориентацией в плане выполнения дипломной работы и прохождения практик;

•планом научной работы и производственной специализацией кафедры;

•проблемами кадрового состава кафедры и др.

Темы предлагаемых курсовых работ приведены в прилож. 3 и 4 (эскизы). Закрепление за студентом осуществляет преподаватель (руководитель работы), который выдает студенту задание к исполнению, в котором указывается вид и разновидность процесса, материал детали, ее размерные характеристики, а также уточняются детали выполнения полученного задания. При возникновении коллизий при выборе темы (выбор одной и той же темы несколькими студентами) преподаватель вправе предложить студенту сделать выбор из остав-

шихся тем или же назначить тему по своему усмотрению.

В связи с меняющимися потребностями производства перечень тем может дополняться; руководителем могут быть предложены темы по новым специфическим процессам, внедряемым в производство.

Название темы может быть заужено с целью отражения специфики реализации процесса, влияющей на вид ее напряженно-деформированного состояния при деформировании (например, гибка листовой заготовки с растяжением, гибка заготовки с торцевым сжатием в кромкогибочной машине, гибка заготовки в роликах и т. д.).

3.1.2. Задание на выполнение курсовой работы

Задание на курсовую работу формируется преподавателем. Обычно в содержательную часть задания включается эскиз операции (детали) с размерными или технологическими параметрами, а также перечисляются задачи, подлежащие решению, могут также формулироваться специфические требования, относящие-

9

ся к более глубокому изучению того или иного вопроса. Задание оформляется на отдельном листе согласно прилож. 2. Эскизы операций (деталей) приведены в прилож. 4, название темы, размерные параметры заготовок, материалы и технологические параметры процесса (при необходимости) приведены в прилож. 3.

3.1.3. Исходные материалы

Под исходными материалами подразумеваются сведения, способствующие более глубокой проработке темы студентом с экономией временных ресурсов. В прилож. 6 указана литература по темам курсовых работ по ТОМД, большей частью доступная для студентов в библиотечных фондах города. Первоначальные сведения о моделировании процессов ОМД и получение характеристик НДС, силовых параметров, предельных возможностей, параметров точности и др. можно найти в базовом курсе лекций по ТОМД [19].

3.2. Введение

Введение рекомендуется оформлять по окончании написания основных разделов работы.

Содержательная часть введения формируется примерно в следующей последовательности.

•Определение (дефиниция) процесса.

•Сфера приложения данного процесса (отрасль, изделия, детали).

•Краткое описание реализации процесса (оборудование, режимы).

•Основные параметры, подлежащие теоретическому определению.

•Формулировка цели курсовой работы в общем виде с указанием необходимости решения частных задач (перечислить).

Цель введения – дать краткую характеристику рассматриваемого процес-

са и сформулировать цель и задачи курсовой работы. Объем введения не должен превышать одной страницы.

3.3. Литературный обзор

Целью литературного обзора является изучение студентом предметной области его курсовой работы.

3.3.1. Содержание литературного обзора

Литературный обзор должен включать следующие подразделы:

•определение процесса и его назначение (0,5 стр.);

•сфера применения процесса и изготавливаемые изделия (0,5 –1 стр.);

•применяемое оборудование (1 – 2 стр.);

•схемы реализации процесса и их разновидности (1 – 2 стр.);

•преимущества и недостатки процесса; дефекты и их причины (1 – 2 стр.);

•режимы реализации процесса (0,5 – 1 стр.);

10
