33. Балочные мосты со сквозными фермами
Для перекрытия пролетов, превышающих 50…80 м, применяют мосты со сквозными фермами.
Наиболее часто в мостах устраивают сквозные фермы простой разрезной или неразрезной системы. Реже встречаются консольные пролетные строения. Как правило, эти мосты имеют пролетные строения с ездой поверху. Главные фермы городских мостов с разрезными пролетными строениями почти всегда делают с параллельными поясами и треугольной решеткой. Неразрезные пролетные строения устраивают в основном двух- или трехпролетными. Большее число неразрезных пролетов применяют редко из-за больших температурных перемещений на их концах.При небольших пролетах неразрезные фермы делают постоянной высоты.
При больших пролетах фермам придают очертание с увеличением высоты ферм над средними опорами.Довольно часто применяют систему в виде жесткой балки, усиленной полигональным верхним поясом. Эту систему называют гибкой аркой с жесткой затяжкой. По затрате металла эта система неэкономична по сравнению с простыми решетчатыми фермами. Но зато в таких пролетных строениях основная несущая конструкция располагается ниже уровня проезжей части, а выше ее выступают лишь арочные пояса и подвески. Для перекрытия больших пролетов целесообразно применять систему, образованную из неразрезной балки, усиленной снизу дополнительными поясами (рис.27, б). Эти пояса увеличивают высоту несущей конструкции над промежуточными опорами, где возникают большие отрицательные изгибающие моменты, и уменьшают положительные изгибающие моменты в пролетах. В этой системе можно еще уменьшить положительные моменты, применив во время сборки начальный выгиб балки вверх с помощью домкратов, установленных на временных промежуточных опорах разновидностью комбинированных систем является система,образованная из консольной или неразрезной балки и дополнительных подкосов (рис.27, в). При последующих нагрузках система благодаря поставленным раскосам работает как более жесткая рамная конструкция
Рис.27. Системы пролетных строений комбинированных систем
Так как система работает после первой стадии монтажа как балочная, а после постановки подкосов - как рамная, ее называют балочно-рамной системой.Мосты балочно-рамной системы имеют Хорошие экономические характеристики по затрате металла. Кроме того, в них удается существенно снизить высоту балок в середине пролета, доведя ее до 1/40 и даже 1/60 пролета.В городских мостах, построенных за последние годы, встречается также комбинированная система, состоящая из балки, усиленной снизу полигональной подпружной аркой (рис.27, г). Пролетные строения этого типа имеют хорошие экономические показатели благодаря использованию балок как в работе основной несущей конструкции, так и для непосредственного поддержания плиты проезжей части, а также простоте конструкции подпружных арок.
арочные мосты в зависимости от статической схемы арок могут быть бесшарнирными, двухшарнирными и трехшарнирными. Наиболее часто применяют двухшарнирные металлические арки (рис.28, а), имеющие достаточную жесткость, мало реагирующие на колебания температуры и удобные в сборке.арочные мосты чаще всего устраивают с ездой поверху (рис.28, а и б). Если по местным условиям не удается расположить арку под проезжей частью, то устраивают арочные мосты с пониженной ездой (рис.28, в) или реже – с ездой понизу (рис.28, г).
Рис.28.Основные системы металлических арочных мостов
Арочные мосты с ездой понизу часто устраивают с затяжкой (рис.28, г). В этом случае пролетное строение по реакциям, передаваемым опорам, ничем не отличается от простых балочных систем.Арки металлических мостов по своей конструкции могут быть со сплошной стенкой или сквозные, в виде решетчатых арочных ферм.
Арки со сплошной стенкой (рис.28, а, б, г), простые по конструкции и удобные для сборки, очень часто применяют в городских мостах. Арки со сплошной стенкой в архитектурном отношении дают хороший силуэт моста. Последние годы вместо простых арочных систем стали находить применение комбинированные системы в виде балки, усиленной гибкой аркой (рис.27, г).Сквозные арочные фермы (рис.28, в) сложнее по конструкции, чем арки сплошного сечения, и применяются преимущественно при больших пролетах и тяжелой временной нагрузке (например, при пропуске железнодорожных поездов).
В арочных мостах с ездой поверху чаще всего применяют подъем 1/7…1/8 пролета. Высота сплошных арок в замке обычно составляет 1/50…1/70 пролета.Очертание оси арок должно приближаться к кривой давления от расчетных нагрузок. Так как в городских мостах постоянная нагрузка составляет большую долю от полной расчетной нагрузки, то очертание оси их арок часто делают параболическими.
Сечение арок при пролетах до 40…50 м делают двутавровым; при пролетах более 60…70 м аркам придают двухстенчатое сечение коробчатого типа или сечение из спаренных двутавров.
В и с я ч им и (рис. 29) называют мосты, в которых главными несущими элементами служат цепи, кабели или ванты из стали высокого качества, работающие на растяжение. В современных висячих мостах применяют проволочные кабели и канаты из стали с пределом прочности до 15000—18000 кг1см2.

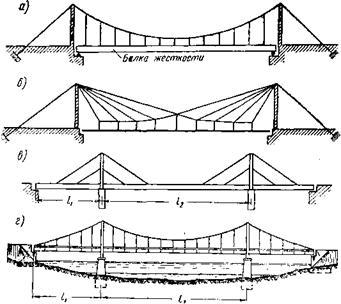

Рис. 29. Основные системы висячих мостов.
Благодаря высокому расчетному сопротивлению канатов вес висячих мостов получается минимальным, и этой системой удается легко перекрывать очень большие пролеты.Цепь, кабель или система вантов проходят над вершинами пилонов и удерживаются оттяжками, закрепленными в грунте, в кладке устоев или на концах балок жесткости пролетного строения.К цепи, кабелю или узлам вант с помощью подвесок подвешивают проезжую часть моста.Применение висячих систем для мостов целесообразно для перекрытия пролетов более 200…300 м. Однако благодаря красивому внешнему виду их иногда применяют и при сравнительно небольших пролетах.Висячие мосты в зависимости от системы несущей конструкции могут быть разделены на две основные разновидности: 1) висячие мосты с кабелем или цепью; 2) вантовые мосты.
В висячих мостах первого вида главными несущими элементами являются криволинейные кабели или цепи (рис.29, а).В вантовых мостах основная несущая конструкция образуется из системы прямолинейных элементов-вант, выполненных из стальных крученых канатов (рис.29, б и в).
В городских мостах наиболее часто применяют висячие системы с проволочными кабелями. Сами по себе кабель или цепь имеют малую жесткость вследствие того, что при движении временной нагрузки они меняют свою геометрическую форму, вызывая большие прогибы пролетного строения.
Для увеличения жесткости висячих мостов в уровне проезжей части устраивают специальные продольные балки или фермы (рис.29, а). Такие балки или фермы жесткости, участвуя в работе висячей конструкции на временную нагрузку, выравнивают и уменьшают деформации кабеля.
34.В Китае около 3000 лет тому назад начали строить висячие мосты, настил на которых укладывался непосредственно на туго натянутых цепях или канатах, закрепляемых в скалах на берегах. Первый висячий мост, описанный в литературе, конструктивная схема которого близка к современным схемам висячих мостов, был построен в 1741 г. в Англии через реку Тисс. Характерной особенностью этого моста являлось наличие самостоятельной проезжей части, соединенной с цепью подвесками. Этот мост имел пролет 21 м и служил для прохода горнорабочих. За истекшие 266 лет с момента открытия указанного выше моста во всех странах мира было построено большое количество висячих мостов, конструкция которых постоянно совершенствовалась, а пролеты увеличивались. Уже в начале XIX века выявились их экономические преимущества перед каменными. К концу XIX века мосты имели уже значительные пролеты. Пролетные строения стали опирать не на цепные, а на кабельные подвесы из высокопрочных материалов Переход от примитивных конструкций висячих мостов к современным системам относится к XVII—XVIII вв,где указывалась конструкция с отделением полотна моста от поддерживающих цепей.
Сегодня
в мировой практике строится большое
количество висячих мостов, каждый из
которых будут поражать людей своей
грандиозностью и красотой. И в заключение
хочется отметить что и в нашей стране
рано или поздно должны начать строить
висячие мосты, которые еще побьют все
рекорды и станут настоящей гордостью
России.
