Классификация промзданий.
Промышленные здания - здания, предназначенные для размещения промышленных производств, обеспечивающие необходимые эксплуатационные условия и нормальную жизнедеятельность человека, занятого в производственном процессе.
Промышленные здания независимо от отрасли промышленности разделяют в соответствии со своим функциональным назначением на следующие основные группы:
производственные, в которых размещают основные технологические процессы предприятия (мартеновские, прокатные, сборочные, ткацкие, кондитерские и др.);
подсобно-производственные,предназначенные для размещения вспомогательных процессов производства (ремонтные, инструментальные, тарные цехи и т.п.);
энергетические,в которых размещают установки, снабжающие предприятие электроэнергией, сжатым воздухом, паром и газом (ТЭЦ, компрессорные, газогенераторные и воздуходувные станции и др.);
транспортные,предназначенные для размещения и обслуживания средств транспорта, находящегося в распоряжении предприятия (гаражи, электровозные депо и др.);
складские,необходимые для хранения сырья, заготовок, полуфабрикатов, готовой продукции, горючесмазочных материалов и пр.;
санитарно-технические,предназначенные для обслуживания сетей водоснабжения и канализации, для защиты окружающей среды от загрязнения (насосные и очистные станции, водонапорные башни, брызгальные бассейны и т.п.);
административные и бытовые здания,предназначенные для размещения административно-конторских помещений, бытовых помещений и устройств (душевых, гардеробных и пр.), пунктов питания и медицинских пунктов.
К специальным сооружениям промышленных предприятий относят резервуары, газгольдеры, градирни, силосы, дымовые трубы, эстакады, мачты и др.
Классификация зданий по определенным признакам способствует более качественному проектированию, так как в пределах определенного класса зданий более целенаправленно решаются задачи по выполнению необходимых требований:
1) По архитектурно-конструктивным признакам.
В этой группе классификации промышленные здания подразделяют на одноэтажные, двухэтажные, многоэтажные и здания смешанной этажности.

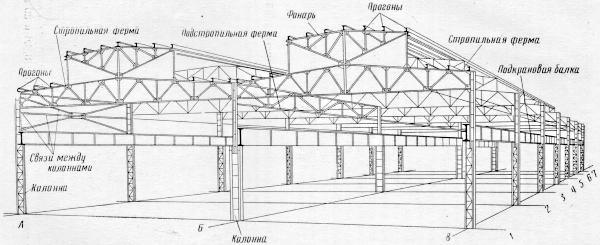

Одноэтажные здания.
В одноэтажныхзданиях, как правило, размещают производства металлургической и машиностроительной промышленности (сталелитейные, прокатные, кузнечные, термические, механосборочные цехи и др.)
Многоэтажные здания.
В многоэтажных зданиях размещают производства с вертикально направленным технологическим процессом, и материалы могут перемещаться за счет собственного веса (мельницы, агломерационные фабрики, хлебозаводы, химические заводы и др.). Многоэтажные здания сооружают также для предприятий легкой, пищевой, радиотехнической, приборостроительной промышленности, для складов.
Здания смешанной этажности строят для производств с горизонтальным и вертикальным технологическим процессами (многие химические производства).
Требования, предъявляемые к промышленным зданиям.
Требования к промышленным зданиям подразделяют на:
технологические (или функциональные);
технические;
архитектурно-художественные;
экологические;
экономические.
Функциональные требования
Функциональные требования заключаются в том, чтобы промышленное здание наиболее полно удовлетворяло своему назначению, т.е. заданным параметрам размещаемого в нем технологического процесса.
Технологический процесс является основным фактором, определяющим решение здания, т.е. его размеры, форму, конструкции, санитарно-техническое оборудование и внешний облик.
Ктехнологическим (функциональным) следует отнести требования:
а) к пространству, размеры которого должны быть достаточными, чтобы разместить технологическое и подъемно-транспортное оборудование и обеспечить перемещение материалов и изделий, а также технологического оборудования при его монтаже или демонтаже;
б) к рабочему пространству для людей, занятых на производстве, и к пространству для передвижения людей в помещении (проходы). При этом общее пространство здания (согласно СН 245-71) должно составить не менее 15 м3 на одного работающего, а площадь - не менее 4,5 м2/чел;
в) к воздушной среде для обеспечения здоровых условий труда человека, требуемого качества продукции или сохранности технологического оборудования, на которое может влиять температура воздуха, его влажность, степень загрязнения вредными веществами;
г) к световому режиму для обеспечения требуемой освещенности пространства цеха, рабочих мест и необходимого спектрального состава света (СН245-71);
д) к акустическому режиму для обеспечения требуемого уровня шума и изоляции от посторонних звуков, превышающих допустимых уровень, мешающих технологическому процессу и утомляющих рабочих (СНиП ІІ-12-77).
Технические требования
К техническим требованиям относятся:
а) требования к прочности, устойчивости (жесткости) строительных конструкций, долговечности материалов и основных конструкций здания.
б) требования по взрывной, взрыво-пожарной и пожарной опасности.
в) требования к санитарно-техническому и инженерному оборудованию здания, которые в зависимости от технологического процесса предусматривают отопление, ту или иную систему вентиляции или кондиционирования воздуха, водоснабжение устройство лифтов для работающих и т.п.
Архитектурно-художественные требования
а)градостроительные, если производственные предприятия или промышленные здания предлагается возводить в системе городской застройки;
б) к архитектуре комплекса, предполагающие, что само промышленное предприятие должно представлять собой выразительный в архитектурно-художественном отношении ансамбль;
в) к архитектуре здания, предполагающие выразительное, привлекательное по внешнему облику решение каждого здания или сооружения, входящего в состав промышленного комплекса;
г) к интерьеру, который, как и внешний вид здания, должен быть привлекательным, создавать по всем показателям среду, соответствующую условиям высокопроизводительного труда.
Экологические требования
Экологические требования в промышленном строительстве применяются на трех этапах:
а) при разработке схем размещения и развития промышленных отраслей и производств по территории страны;
б) разработке генеральных планов городов и проектов планировки промышленных зон и промрайонов;
в) при разработке проектов конкретных предприятий.
Экономические требования
К экономическим требованиям относятся:
а) экономичность объемно-планировочных решений;
б) экономичность конструктивных решений;
в) экономичность архитектурно-художественных решений.
Технологический процесс – основа планировочного и конструктивного решения.
Технология производства определяет габариты здания, его насыщенность инженерным и транспортным оборудованием. Технологический процесс может предъявлять специальные требования к вентиляции, степени и характеру освещенности, чистоте, температуре и влажности воздуха и т. д.
Основой для архитектурно-строительной разработки проекта служит технологическая производственная схема, в которой установлена определенная последовательность операций по выработке продукции или полуфабриката, намечены технологическое оборудование и характер его расстановки, вид и грузоподъемность внутрицехового транспорта, номенклатура, размеры и последовательность расположения помещений, внутренний температурно-влажностный режим и т.п. Технологическая схема предусматривает также места поступления сырья и вспомогательных материалов, выхода готовой продукции или полуфабриката, удаления отходов производства, места ввода инженерных сетей.
Подъемно-транспортное оборудование.
Внутрицеховой транспорт подразделяют на две группы: периодического и непрерывного действия.
К первой группе относят: напольный безрельсовый и рельсовый транспорт (автокары, автопогрузчики и т.п.), подвесной транспорт (тали, кошки, подвесные краны), сюда также входят мостовые и другие виды кранов.
Ко второй - конвейеры всех видов, пневматический и гидравлический транспорт.
Вид транспорта влияет на конструкции и объемно-планировочное решение промышленного здания.
Выбор того или иного вида внутрицехового транспорта зависит от технологического процесса, характера грузов, необходимости модернизации процесса производства.
В качестве напольных грузоподъемных транспортных средств применяют козловые, полукозловые, пневмоколесные, портальные, гусеничные краны серийного производства, внутрицеховые краны башенного типа, мостовые краны на самостоятельных эстакадах.
Выбор кранов, их характеристик и зон перемещения решается при проектировании технологической части.
Тали выполняют с ручным приводом или электроприводом, стационарными или передвижными, с открытыми и закрытыми кабинами и без них.
Тали электрические или тельферы выполняют грузоподъемностью 0,125-10 т с высотой подъема груза до 18 м.
Тали состоят из 3-х основных узлов: механизмов подъема, тележки с механизмом передвижения и обоймы с крюком.
Кошкапредставляет собой таль, закрепленную на тележке, которая может передвигаться по нижней полке двутавровой балки (монорельсу) при помощи ручной цепной передачи. Грузоподъемность кошек - 0,5 до 10 т.
Кошки и тали обслуживают лишь узкую полосу рабочего пространства вдоль монорельса, в этом их недостаток.
Подвесные краны (кран-балки ) применяют при пролетах зданий до 30 м и при небольшой массе поднимаемого груза (до 10 т). Они состоят из основной двутавровой стальной балки, снабженной на концах катками, которые движутся по нижней полке стальных балок (рельсов), подвешенных к несущим элементам покрытия (рис. 3.5, а).
Мостовые краны в одноэтажных промзданиях - наиболее распространенное средство транспорта. Они просты в управлении и обладают несложной системой электропитания. Однако при применении мостовых кранов увеличивается высота здания и усложняется его конструктивное решение, поэтому их применение допускается лишь при соответствующем обосновании.
Типизация и унификация ПЗ,УТП,УТС.
УНИФИЦИРОВАННАЯ ТИПОВАЯ СЕКЦИЯ (УТС) – самостоятельная объемная часть здания в виде одного или неск. одинаковых параллельных пролетов, рассчитанная на размещение в ней различных пром. произ-в и имеющая единое конструктивное решение.
В зависимости от характера блокировки унифицированные типовые секции разделяются на несколько типов:
I тип — многопролетные секции с пролетами
II тип — одно- и многопролетные секции с пролетами
III тип — одно- и многопролетные секции с пролетами
УНИФИЦИРОВАННЫЕ ТИПОВЫЕ ПРОЛЕТЫ (УТП) - единые по длине, ширине, высоте и по конструктивным решениям пролеты здания, предназначенные для размещения отд. видов технологически родственных производств, блокируемых в различных сочетаниях по номенклатуре и мощности. Характерной особенностью производств, размещаемых в одном или неск. УТП, является выпуск массовой, стандартизованной продукции, изготовляемой на специализированных, комплексно механизированных, а в ряде случаев автоматизированных технологич. линиях.
Унификация — рациональное сокращение числа общих параметров зданий и сооружений, типоразмеров конструкций, деталей и оборудования. Унификация обеспечивает приведение к единообразию и сокращение числа основных объемно-планировочных размеров здания (высот этажей, пролетов перекрытий, размеров оконных и дверных проемов и пр.) и, следовательно, к единообразию размеров и форм конструктивных элементов заводского изготовления.
Типизация — направление в строительстве, ориентированное на многократное применение зданий, конструктивных элементов и изделий на основе специально разработанных типов.
Физико-технические основы проектирования ПЗ.
ВОЗДУШНАЯ СРЕДА
Состояние воздушной среды производственных помещений характеризуется температурой, влажностью и скоростью движения воздуха, а также содержанием в нем химических и механических (аэрозолей) примесей. Воздушная среда должна по своим параметрам отвечать технологическим и санитарно-гигиеническим требованиям. На ее параметры влияют различные внешние и внутренние факторы, в том числе выделения тепла, влаги, химических веществ, пыли, сопровождающие технологический процесс.
АЭРАЦИЯ
Вентиляцию производственных помещений по признаку побуждения движения воздуха разделяют на естественную и искусственную, или механическую. При естественной вентиляции воздухообмен в производственном помещении происходит за счет разности удельных весов наружного и внутреннего воздуха и действия ветра. При искусственной вентиляции для перемещения воздуха затрачивается электрическая энергия. Путем аэрации достигают удаление из производственных помещений вредных газов и аэрозолей, а также избыточного тепла и влаги.
ОСВЕЩЕНИЕ
Световой режим в помещениях промышленных зданий — один из существенных факторов, определяющих качество среды, окружающей человека в производственных условиях. Хороший световой режим необходим для большинства производственных операций. Он достигается обеспечением необходимой освещенности рабочего места, равномерным освещением объекта труда (или помещения), оптимальным яркостным контрастом между предметом труда и фоном, отсутствием блескости, вызываемой как источником света, так и отражением света от рабочей поверхности.
Объемно-планировочное решение ОПЗ,МПЗ,ДПЗ.
Объемно-планировочное решение промышленного здания определяется требованиями размещаемого в нем производственного процесса. Следовательно, проектированию здания должно предшествовать тщательное изучение технологического процесса, его основных характеристик, особенностей. При этом выявляются последовательность технологических операций и организация производственных потоков, вес и габариты технологического оборудования и изделий, способы транспортировки материалов (вид и грузоподъемность подъемно-транспортного оборудования), наличие производственных вредностей, требования к температурно-влажностному режиму внутреннего воздуха и пр.
Кроме этого, объемно-планировочное решение должно обеспечить возможность реконструкции и модернизации производства, переход на новые виды продукции.
Далее рассматриваются характеристики участка, предназначенного для застройки: рельеф и геологические условия, свободное пространство или затесненный участок в городской застройке, насыщенность инженерными коммуникациями; оцениваются возможные архитектур но-ком позиционные решения с точки зрения размещения здания на генплане и характера окружающей застройки.
Принимаются во внимание техническая база, наличие тех или иных строительных материалов и конструкций для возведения здания.
В случаях, когда с учетом удовлетворения всего комплекса требований допускается возможность строительства одно — или многоэтажного здания, проводится предварительный технико-экономический сравнительный анализ стоимости и трудовых затрат на возведение здания различных вариантов.
На основе всех этих факторов определяются этажность и рациональные параметры промышленного здания. К примеру, развитие производственного процесса по горизонтали, с использованием крупногабаритного тяжелого оборудования (кузнечно-прес — совые цеха, литейное производство и т. п.) предполагают размещение только в одноэтажных зданиях. Вертикальный технологический процесс (переработка сыпучих материалов) или производство мелких изделий на оборудовании с малыми нагрузками (электротехническая, пищевая промышленности, приборостроение и т. п.) размещают в многоэтажных зданиях.
Здания с межферменными этажами.
В многоэтажных зданиях со значительными пролетами (12, 18, 24 м) вместо сплошных ригелей могут быть использованы решетчатые конструкции - фермы, в пределах высоты которых располагаются межферменные этажи. Межферменные этажи используют, для прокладки технологических коммуникаций, для размещения подсобно-производственных и вспомогательных помещений, не требующих крупной сетки колонн и значительной высоты этажа.
Наиболее целесообразно для зданий с межферменными этажами применять фермы с параллельными поясами, безраскосные или с раскосами только в крайних панелях. Опорные стойки ферм могут служить продолжением колонн многоэтажного здания.
Пояса ферм - тавровые с полками для опирания плит перекрытий. По верхним поясам ферм под значительные нагрузки производственных этажей укладывают ребристые плиты. При небольших нагрузках во вспомогательных и подсобно-производственных помещениях, размещенных в межферменных этажах, по нижним поясам ферм укладывают плоские многопустотные плиты. Высота межферменных этажей 3 м.
Герметизированные здания.
Здания или отдельные помещения с заданным температурно-влажностным микроклиматом, особым режимом чистоты и освещенности называют герметизированными. В таких зданиях нет световых фонарей, иногда отсутствуют окна. Одноэтажные и многоэтажные герметизированные здания предназначены для производств, где качество выпускаемой продукции в значительной степени зависит от внутреннего режима помещений (температуры, влажности, степени запыленности воздуха и др.). Наиболее распространены такие здания в электровакуумной, радиотехнической промышленности, в точном машиноприборостроении.
Искусственный микроклимат и освещенность в герметизированных зданиях и помещениях обеспечивают:
Инженерно-техническими средствами:
автоматической регулировкой требуемого режима освещенности, кондиционирования и вентиляции воздуха;
централизованной системой уборки пыли;
защитой рабочих мест от шума, вибрации, электромагнитных и ионизирующих излучений.
Рациональной планировкой, предусматривающей устройство:
технических или эксплуатационных этажей для размещения инженерного оборудования для очистки и кондиционирования воздуха, прокладки воздуховодов и других коммуникаций;
специальных бытовых помещений со шлюзами для санитарно-ги-гиенической обработки и обеспыливания одежды работающих;
тамбуров-шлюзов для специальной обработки поступающих в цехи материалов;
"чистых комнат" (замкнутых помещений ограниченного объема) внутри герметизированных цехов для выполнения технологических операций, требующих стерильных условий.
С помощью конструктивных решений, предусматривающих:
изоляцию ограждающих элементов герметизированных помещений от внешней среды (устройство глухих переплетов, тройного остекления, солнцезащитных устройств и т. д.);
скрытое размещение промышленных подводок в подпольном и в межферменном пространстве;
использование высококачественных материалов для отделки стен и потолков, не собирающих пыли и удобных для уборки.
Требования к производственной среде герметизированных помещений регламентированы специальными нормами проектирования.
Универсальные промздания.
Объемно-планировочное и конструктивное решения промышленного здания, как отмечалось, определяются характером технологического про¬цесса. Изменения технологии, вызываемые совершенствованием способов производства и оборудования, сменой номенклатуры и повышением тре¬бований к качеству продукции, а также экономическими факторами, ча¬сто влекут за собой переустройства зданий заводских цехов.
Следовательно, промышленные здания, запроектированные только на заданный технологический процесс, в результате непрерывного техни¬ческого прогресса через несколько лет требуется реконструировать. При этом неизбежны большие материальные затраты, а отдельные цехи вы¬ходят на долгое время из эксплуатации.
Переустройства и реконструкция зданий для приспособления их к измененной технологии производства часто необходимы и в тех случаях,: когда здания еще имеют нормальное физическое состояние и могли бы служить десятки лет. Иначе говоря, здание, перестав удовлетворять тре¬бованиям новой технологии производства, считается морально устарев¬шим или изношенным.
Срок морального износа промышленного здания (период соответст¬вия его модернизированному производству) можно определить ориенти¬ровочно на основе анализа развития данного производства с учетом тем¬пов развития промышленности в будущем. Срок физического износа зда¬ния подсчитывают более точно, так как он регламентируется степенью капитальности здания. Наиболее экономичными здания будут в том слу¬чае, когда предельно сближены сроки их морального и физического износа. После этого периода эксплуатации здание должно подлежать сносу или коренной реконструкции.
При современных темпах развития социалистической промышлен¬ности наиболее целесообразны здания, легко приспособляемые к измене¬ниям технологии производства или позволяющие размещать в них раз¬личные производства без нарушения архитектурно-строительной основы. Такие здания, впервые разработанные советскими инженерами, получили название «гибких» или универсальных. Универсальные промышленные здания практически не претерпевают морального износа и поэтому их проектируют высокой капитальности, обеспечивающей длительный срок- эксплуатации.
Главной особенностью гибких или универсальных зданий является коупненная сетка колонн. Меньшее количество внутренних опор позво¬ляет облегчить процесс модернизации технологии, расставлять оборудо¬вание более экономно, организовать технологический поток вдоль или поперек пролетов, улучшить условия труда в цехах. Кроме того, резкое уменьшение количества несущих элементов здания позволяет уменьшить трудоемкость и сократить сроки строительства, а в отдельных случаях и снизить стоимость зданий.
