5.10. Фотоэлементы
Фотоэлементы, работа которых основана на фотогальваническом режиме, предназначены для преобразования светового излучения в электрическую энергию.
Первые вентильные фотоэлементы из гемиоксида (закиси) меди были разработаны в 1926 году. Наибольшее применение они нашли для преобразования солнечной энергии в электрическую. Фотоэлементы, реализующие этот принцип, называют солнечными преобразователями. Из таких элементов путем последовательного и параллельного соединения создаются солнечные батареи. Они используются для питания радиоэлектронной аппаратуры в космических аппаратах, автоматических метеостанциях, микрокалькуляторах и маломощных установках различного назначения.
Спектр солнечной энергии включает в себя практически весь оптический диапазон. Весь спектр солнечной энергии не удается преобразовать из-за отсутствия идеальных полупроводниковых материалов. Поэтому выбирают полупроводниковые материалы с высоким коэффициентом поглощения и большим квантовым выходом в области максимальной интенсивности спектра солнечного излучения, с минимальным коэффициентом отражения, определенными шириной запрещенной зоны, степенью легирования, коэффициентом преломления и другими параметрами. Для этих целей используют кремний и арсенид галлия. Кремниевые преобразователи имеют стабильные параметры в диапазоне температур –150…+150 °С. КПД фотопреобразователя – отношение максимальной мощности, которую можно получить от фотоэлемента, к полной мощности светового потока, падающего на рабочую поверхность фотоэлемента. Предельный расчетный КПД кремниевого преобразователя 23 %, а реальный – 14…18 %. Арсенид-галлиевые преобразователи имеют реальный КПД около 11 %.
Для сравнения преобразователей как источников питания используется параметр качества – отношение выходной мощности к массе источника. Все монокристаллические преобразователи имеют меньший параметр качества, чем пленочные на сульфиде CdS или теллуриде CdTe кадмия. Перспективными считаются преобразователи на МОП-структурах с барьером Шотки.
5.11. Фототранзисторы
Фототранзистором называют полупроводниковый управляемый оптическим излучением прибор с двумя p–n переходами.
Фототранзисторы, как и обычные транзисторы могут быть p–n–р и n–p–n типа. Конструктивно фототранзистор выполнен так, что световой поток облучает область базы. Наибольшее практическое применение нашло включение фототранзистора в схеме с ОЭ, при этом нагрузка включается в коллекторную цепь. Входным сигналом фототранзистора является модулированный световой поток, а выходным – изменение напряжения на резисторе нагрузки в коллекторной цепи.
Напряжение питания на фототранзистор подают как и на обычный биполярный транзистор, работающий в активном режиме, т.е. эмиттерный переход смещен в прямом направлении, а коллекторный в обратном (рис. 8.11,а).

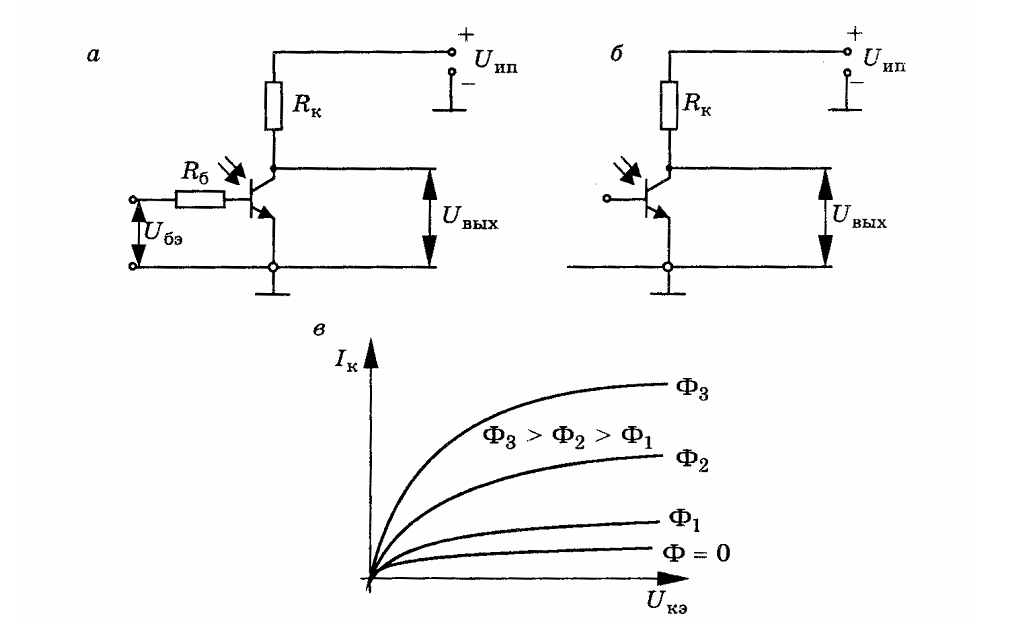

Рис. 8.11. Схемы включения фототранзистора с подключенной базой (а) и со свободной базой (б) и вольтамперные характеристики
Однако он может работать и с отключенным выводом базы (рис. 8.11,б), а напряжение прикладывается между эмиттером и коллектором. Такое включение называется включением с плавающей базой и характерно только для фототранзисторов. При этом фототранзистор работает в активном режиме ближе к границе отсечки.
При Ф = 0 ток очень мал и равен темновому току
. (8.9)
где h21б – коэффициент передачи эмиттерного тока.
Рассмотрим принцип работы фототранзистора при включении с плавающей базой. При освещении фототранзистора под действием света в базовой области и коллекторном переходе образуются свободные носители заряда, эти носители диффундируют в базе к коллекторному переходу. Неосновные носители области базы (для транзистора n–p–n типа) – электроны экстрагируют в область коллектора, создавая фототок в коллекторном переходе. Оставшиеся в объеме базы основные носители (дырки), создают положительный объемный заряд и компенсируют заряд неподвижных ионов примесей на границе эмиттерного перехода.
Потенциальный барьер эмиттерного перехода снижается, что увеличивает инжекцию основных носителей (электронов) в область базы. Часть этих электронов рекомбинирует в базе с дырками, а большая часть экстрагирует через коллекторный переход, увеличивая его ток. Таким образом, ток в коллекторной цепи равен сумме фототока Iф и тока Iк, инжектированных эмиттером электронов, дошедших к коллекторному переходу и втянутых его электрическим полем в область коллектора. При Rк = 0, коэффициент усиления фототока равен
. (8.10)
Фототранзистор увеличивает чувствительность в h21э+1 раз по сравнению с фотодиодом, что является главным преимуществом фототранзистора по сравнению с фотодиодом.
Для обеспечения температурной стабильности энергетических параметров одновременно с оптическим управлением используется так же подача напряжения смещения на базу для выбора рабочей точки на входной и выходной характеристиках транзистора. При отсутствии оптического потока темновой ток определяется током базы, что позволяет дополнительно управлять током фототранзистора. Задание определенного темнового тока позволяет обеспечить оптимальный режим усиления слабых световых сигналов, а также суммировать их с электрическими.
Наряду с фототранзисторами n–p–n и p–n–р типов используются полевые фототранзисторы с управляющим p–n переходом и МОП-транзисторы.
На рис. 8.12 представлен полевой фототранзистор с управляющим
p–n переходом и каналом n–типа. Падающий световой поток генерирует в n–канале и p–n переходе (канал–затвор) электроны и дырки. Электрическое поле перехода разделяет носители заряда. Концентрация электронов в n–канале повышается, и уменьшается его сопротивление, а ток стока возрастает. Увеличение дырок в p–области вызывает появление фототока в цепи затвора.

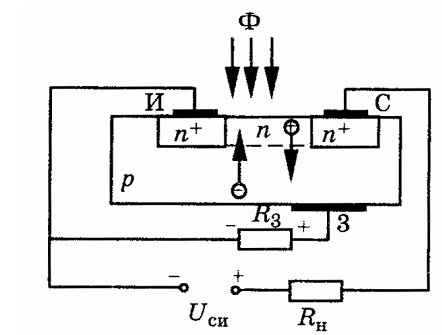

Рис.8.12. Структурная схема полевого фототранзистора с управляющим p-n переходом и каналом n- типа
Переход затвор–канал можно рассматривать как фотодиод, фототок которого Iз (ток затвора) создает падение напряжения на резисторе Rз, что приводит к уменьшению обратного напряжения на p–n переходе канал–затвор. Это вызывает дополнительное увеличение толщины канала, уменьшение его сопротивления и приводит к возрастанию тока стока.
МОП-фототранзисторы с индуцированным каналом имеют полупрозрачный затвор, через который световой поток попадает на полупроводник под затвором. В этой области полупроводника генерируются носители заряда, что приводит к изменению значения порогового напряжения, при котором возникает индуцированный канал. Для установления начального режима иногда на затвор подают напряжение смещения.
