4.1 Определение динамического фактора на к-й ступени коробки передач
Динамический
фактор на к-й ступени коробки передач
,
определяют по формуле
.
(4.1)
4.2 Построение динамического паспорта
Результаты расчета по формуле (4.1) сводят в таблицу 4.1.
По данным таблицы 4.1 строят динамическую характеристику (рисунок 4.1). На этом же листе строят номограмму нагрузок и характеристику маршрута. Таким образом, рисунок 4.1 будет представлять собой динамический паспорт.
Среднюю скорость на маршруте можно определить графоаналитическим методом Г.В. Зимелева, суть которого заключается в следующем.
Строят график, в первом квадранте которого наносят динамическую характеристику, во втором – диаграмму, состоящую из прямоугольников с основаниями, равными длинам участков маршрута, и высотами, равными коэффициентам общего дорожного сопротивления каждого участка.
Путем перестроений в третьем квадранте, используя допущение о равномерном движении АТС по каждому участку маршрута, получают гистограмму распределений скорости движения на соответствующих участках.
При построениях необходимо учитывать величину коэффициента использования грузоподъемности (пассажировместимости), заданную для участков маршрута, что позволяет сделать номограмма нагрузок.
Таблица 4.1 – Динамическая характеристика
|
|
| ||||||
|
0,1
|
0,2
|
0,3
|
… |
|
1,1
|
1,2
| |
|
|
... |
... |
... |
... |
... |
... |
... |
|
|
... |
... |
... |
... |
... |
... |
... |
|
... |
... |
... |
... |
... |
... |
... |
... |
|
|
... |
... |
... |
... |
... |
... |
... |
,
об/мин

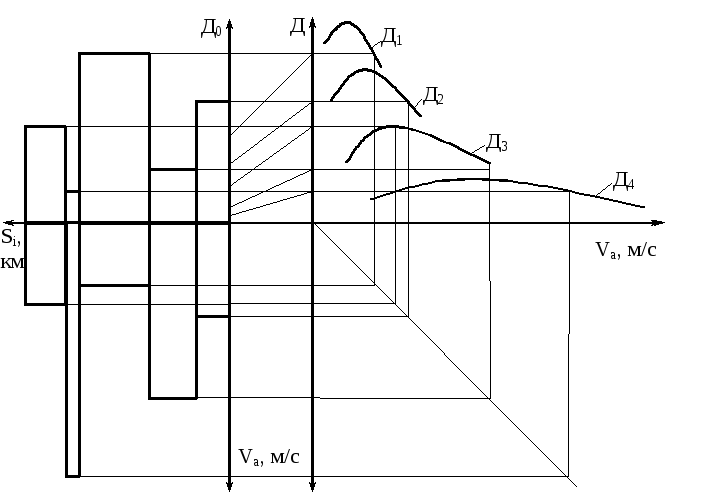

Рисунок 4.1 – Определение средней скорости и расхода топлива на маршруте
4.3 Определение времени прохождения участков маршрута
Время
прохождения участка
,
с, определяют по формуле
,
(4.2)
где
– протяженностьi-го
участка, км;
– скорость движения наi-м
участке, м/с.
4.4 Определение средней скорости ездки по маршруту
Среднюю
скорость ездки по маршруту
,
м/с, рассчитывают по формуле
.
(4.3)
Результаты графических построений и расчетов по формулам (4.2), (4.3) сводят в таблицу 4.2.
Таблица 4.2 – Время и скорость движения по участкам маршрута
|
Ездка | |||||||||
|
1 |
2 |
3 |
4 |
5 | |||||
|
|
|
|
|
|
|
|
|
|
|
|
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
|
... |
... |
... |
... |
... |
... |
... |
... |
... |
... |
|
|
|
|
|
|
|
|
|
|
|
,
м/с
,
с
,
м/с
,
с
,
м/с
,
с
,
м/с
,
с
,
м/с
,
с
4.5 Определение средней скорости транспортного процесса
Среднюю
скорость транспортного процесса
,
м/с,определяют
по формуле
.
(4.4)
