39. Область применения валогенераторов на судах различных типов. Искусственный и естественный резервы гд.
Валогенераторы на флоте появились давно и в настоящее время на морских транспортных судах можно встретить их в составе СЭС. Опыт их эксплуатации показывает, что себестоимость получения электроэнергии валогенераторами на 30-40% ниже, чем на судах с автономными агрегатами СЭС. При этом снижается наработка, а следовательно и объём ремонтных и регламентных работ у автономных агрегатов СЭС( Автономные СЭС имеют только дизель- или турбогенераторы, как правило однотипные и одинаковой мощности). Особенно широко распространены валогенераторы на судах ФРП и прежде всего на рыболовных траулерах. Применение электрических траловых лебедок постоянного тока вызвало необходимость установки на траулерах специальн. лебедочных валогенераторов, мощность которых составляла 10…15, а то и 25% мощности главных ДВС. Использование на судах валогенераторов целесообразно по нескольким причинам: более высокого КПД главных двигателей ( для ПТУ), возможности стабилизации нагрузки двигателей при переменной нагрузке электрической сети, а также специфических режимов работы ГД с недогрузкой для некоторых типов судов( рыболовные траулеры, буксиры, суда ледового плавания). Основной недостаток валогенераторов – обесточивание судна при внезапной остановке ГД. Резервы. Валогенераторы могут иметь искусственный и естественный резерв мощности ГД. Естественный используется на режимах траления. Искусственный используется когда ВГ входят в состав основного источника электроэнергии. Если выбирается 2 ВГ, то один из них должен быть резервным. Если 2 входят в состав основного источника, то резервным является приводные генераторы. При полном резерве мощности- валопровод считается на полную мощность ГД. Создание искусственного резерва мощности ГД ведет к увеличению стоимости судового валопровода, что негативно сказывается на эффективность схемы отбора мощности. Требования регистра : при выходе из строя любого источника эл.энергии оставшиеся должны обеспечивать питание ответственных потребителей в любых условиях плавания.
мощности валогенератора. Рвг – мощность, вырабатываемая ВГ, кВт, где- резерв мощности (недогрузка) ГД на промысле, кВт;,- КПД валогенератора и передачи к валогенератору,Большие значениясоответствуют ВГ большей мощности (700 – 900 кВт);при непосредственном соединении ВГ с ГД. Точные значения резерва мощности ГД добывающих судов можно получить только из результатов их испытаний, поэтому в расчетах принимаются их ориентировочные величины, используя значения коэффициента загрузки ГД. Для плавбаз и транспортных рефрижераторов, главные двигатели которых на промысле не загружены, можно принять.
41Источники пара низких параметров. Принцип работы и устройство вспомогательных паровых котлов. Утилизационные паровые котлы, их назначение и устройство.
Котельные установки на судне подразделяются: на главные КУ, которые обеспечивают судно тепл. энергией и вспомог. КУ, обеспечивающие судно энергией низких параметров. Температура перегретого пара ГКУ : tпп=300-500 С, Рп= 3-9 Мпа. ВКУ: tпп=240-260 С, Рп= 0,5-1,2 Мпа. Наличие ВКУ обусловлено наличием технического оборудования для тепловой обработки сырья, многочисленности экипажа, необходимости получения пресной воды и наличие теплообменных агрегатов самой СЭУ. Вспомогательные котлы выполняют огнетрубными (а) и водотрубными.(б)

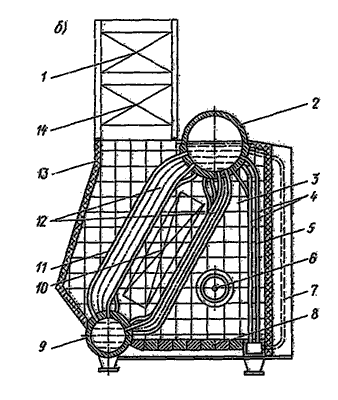

А) 1-выпускной домоход, 2-дымовая коробка, 3-корпус, 4-горизонт.трубы,5-огневая камера, 6-жаровая труба. Б) 1-экономайзер, 2-верхний паровой коллектор,3,8 –кирпичная кладка, 4- боковой экран трубы, 5-втрой ряд экрана трубы, 6-форсунка, 7,11- опускные трубы,9-нижний водяной коллектор, 10-пароперегреватель, 12- соединительные трубы, 13-обшивка котла, 14-воздухоподогреватель.Утил.котлы.предназначены для выработки пара за счет утилизации теплоты выпускных газов ДВС.в отличие от ВКУ и ГКУ они имеют многократную принуд. циркуляцию.(1-экономайзер,2-испарител.поверхность,3-пароперегреватель,4-водо-водяной подогреватель, 5-циркул. насос,6-сепаратор)
