86.Назначение и принцип действия дистанционной защиты.

Разветвленных сетях с несколькими источниками питания, токовые направленные защиты не обеспечивают селективность и быстродействие, поэтому в таких сетях применяют –дистан. защиты. Органы этих защит реагируют на отношение: .

Для обеспечения селективности эта защита должна выполняться с выдержками времени, которые могут изменяться плавно или ступенчато по мере удаления от кз.

1) плавно нарастающая 2)ступенчатая 3) комбинированная

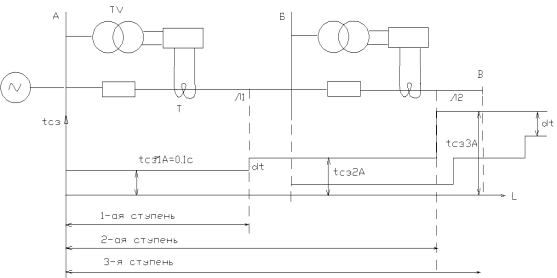

Наиболее распространенная ступенчатая т.к. обеспечивают большее быстродействие. В зависимости от условий работы могут применяться 1-но, 2-ух, 3-х ступенчатые защиты. 3-х ступенчатая защита имеет 3 зоны действия, которым соответствуют 3 ступени выдержки времени.

Первая зона – защищает 75-80% длины линии и выполняется без выдержки времени.

Вторая зона – защищает всю линию, шины ПС и начало следующей линии. Она выполняется с выдержкой времени 0,5-0,6с.

Третья зона – является резервной первым двум. Она чувствительная не только к повреждениям на своей линии но и к концу следующей.

87.Продольная дифференциальная защита лэп.

Принцип действия продольных дифференциальных защит ос­нован на сравнении величины и фазы токов в начале и конце защищаемой линии.

Как видно из рис. 10-1, при внешнем к. з. токи I₁ и I₂ на концах линии АВ направлены в одну сторону и равны по величине, а при к. з. на защищаемой линии они направлены в разные сто­роны и, как правило, не равны друг другу . Следовательно, сопо­ставляя величину и фазу токов I₁ и I₂, можно определять, где возникло к. з. — на линии или за ее пределами. Такое сравнение токов по величине и фазе осуществляется в реагирующем органе (реле) дифференциальной защиты.

Для этой цели по концам линии устанавливаются трансфор­маторы тока TI и TII (рис. 10-2) с одинаковым коэф трансформации. Их вторичные обмотки соединяются при помощи соединительного кабеля и подключаются к дифференциальному реле таким образом, чтобы при внешних к. з. ток в реле был равен разности токов в начале и конце линии, т. е. I₁ — I₂, а при к. з. на линии — их сумме I₁+I₂

84 Принцип действия промежуточного реле с задержкой на срабатывание.

В ряде случаев в схемах защиты и автоматики требуются про­межуточные реле, замыкающие или размыкающие свои контакты с некоторым замедлением. Замедление в таких реле получается за счет повышения составляющей t_a путем увеличения постоянной времени Т обмотки.

Замедленное действие реле при втягивании якоря достигается размещением на магнитолроводе 3 короткозамкнутой обмотки 2, выполняемой в виде медной цилиндрической гильзы, или медных шайб, поверх которых наматывается основная обмотка 1 (рис.2-16).

При включении обмотки 1 на напряжение U_p магнитный по­ток Ф в магнитопроводе реле устанавливается не сразу.

В момент включения в обмотке 2 возникает ток I₂, создающий магнитный поток Ф₂, который противодействует нарастанию тока в обмотке 1. В результате этого скорость нарастания-тока в об­мотке реле уменьшается (рис. 2-17), а время нарастания тока г_н увеличивается.

Для увеличения времени действия реле необходимо располагать об­мотки 1 и 2 концентрически так, чтобы весь магнитный поток Ф₂ обмотки 2 пронизывал обмотку 1, и увеличивать магнитный поток обмотки 2. Для этого следует увеличивать сечение медной гильзы (отчего возрастает ток /₂) и уменьшать сопротивление магнитопровода реле.

Практически выдержка времени на втягивание якоря в про­межуточных реле с короткозамкнутой обмоткой относительно невелика и не превосходит 0,5 с.

Замедленное действие при отпадании якоря также может быть получено при помощи короткозамкнутой обмотки 2 (рис. 2-16).

В момент отключения тока в обмотке 1 магнитный поток Ф_х начинает затухать (рис. 2-18). При этом в обмотке 2 возникает

ток I₂, создающий магнитный по­ток Ф_г, который противодействует исчезновению потока Ф_х, и поэтому совпадает с ним по направлению Ч Таким образом, несмотря на пре­кращение тока I_и в магнитопроводе реле продолжает существовать сум­марный поток Ф_р = Ф₄ + Ф_а, под­держиваемый в основном током I₂.

Ток I₂, а вместе с ним поток Ф₃ и, следовательно, поток Ф_р посте­пенно затухают (рис. 2-18).

При отсутствии обмотки 2 (рис.

2-16) затухание потока Ф_р в маг­нитопроводе происходило бы значи­тельно быстрее, так как в этом слу­чае он поддерживался бы только вихревыми токами, возникаю­щими в стали магнитопровода, влияние которых незначительно.

Практически для увеличения времени замедления на отпада­ние якоря реле следует уменьшать зазор (при втянутом якоре), увеличивать размеры гильз, намагничивающую силу обмотки 1 и ослаблять противодействующую пружину 4 (рис. 2-16).
