72. Принцип действия индукционного реле направления мощности
Реле направления мощности (РМ) применяются в различных устройствах релейной защиты для определения знака мощности при К.З.
Реле имеет две обмотки. Одна из них подключается к ТТ и обтекается вторичным током Iр, а вторая- к ТН и обтекается током, пропорциональным напряжению Uр на зажимах обмотки.
Каждый из токов создает магнитный поток. Поскольку один из магнитных потоков пропорционален току Iр, а второй напряжению Uр, то вращающий момент возникающий на подвижной части реле оказывается пропорциональным величине мощности на зажимах реле, а его направление (знак) зависит от направления этой мощности.
В схемах релейной защиты используется главным образом однофазные индукционные реле направления мощности с цилиндрическим ротором типов РБМ-170 и РБМ-270.
Суммарная сила создает на цилиндре вращающий момент Мвр, под действием которого цилиндр поворачивается и с помощью подвижных контактов замыкает неподвижные. Общее выражение для вращающего момента индукционного реле имеет вид:
Из выражения (6.2) следует, что когда магнитные потоки совпадают по фазе, т.е. y=0, siny=0, то Мвр=0, и наоборот когда y=900, siny=1, то Мвр=max.
На векторной диаграмме :
φр- угол сдвига между Uр и Iр определяемый параметрами сети и схемой включения реле;
Iн – вектор тока в обмотке напряжения реле;
γн - угол между Uр и Iн (внутренний угол реле) определяемый соотношением активного и реактивного сопротивлений цепи напряжения, которая включает в себя как обмотку, так и дополнительно включаемые внешние сопротивления и конденсаторы.
Заменяя в выражении (6.2) магнитные потоки Фт и Фн на соответствующие им ток Iр и напряжение Uр и угол y равным ему углом γн-φр получим общее выражение для вращающего момента на подвижной части индукционного реле с цилиндрическим ротором:
В этом выражении есть мощность на зажимах реле. Следовательно, вращающий момент рассматриваемого реле пропорционален мощности:
Мвр=кSр,
т.е. реле реагирует на мощность.
73. Расчет уставок для токовой защиты с блокировкой по напряжению (29 вопрос такой же)
МАКСИМАЛЬНАЯ ТОКОВАЯ ЗАЩИТА С ПУСКОМ (БЛОКИРОВКОЙ) ОТ РЕЛЕ МИНИМАЛЬНОГО НАПРЯЖЕНИЯ
Для повышения чувствительности максимальной токовой защиты при к. з. и улучшения отстройки ее от токов нагрузки применяется пуск или, как часто называют, блокировка при помощи реле минимального напряжения (рис.4-14).
Из схемы видно, что защита может действовать на отключение только при условии срабатывания реле напряжения 1. Уставки реле напряжения 1 выбираются так, чтобы реле не работали при минимальном уровне рабочего напряжения, не давая возможности защите действовать на отключение, даже если токовые реле 3 замкнут свои контакты в результате перегрузки линии.
При к. з. напряжение сети понижается и реле минимального напряжения 1 срабатывают, разрешая защите действовать наотключение.
В случае обрыва цепи, питающей реле напряжения, последние замыкают свои контакты и защита лишается блокировки. Поэтому в схеме предусмотрена сигнализация состояния контактов реле напряжения 1, указывающая на неисправность блокировки.
Для обеспечения надежной работы блокировки при двухфазных к. з. устанавливаются три реле напряжения 1, включаемые на линейные напряжения сети (независимо от числа токовых реле). Однако при включении на линейные напряжения реле 1 плохо реагируют на однофазные к. з. Поэтому в сети с заземленной нейтралью предусматривается дополнительно четвертое блокирующее реле 2, реагирующее на напряжение U0 нулевой последовательности, появляющееся при замыканиях на землю.
В сети с изолированной нейтралью токовая часть схемы выполняется двухфазной. В части реле напряжения схема должна выполняться трехфазной для обеспечения надежной работы при двухфазных к. з. Реле Н0 не устанавливается, поскольку защита должна действовать только при междуфазных к. з.
Ток срабатывания токовых реле 3 отстраивается не от максимальной нагрузки
линии, а от длительной нормальной нагрузки /н.норм, которая на практике может быть в 1,5—2 раза меньше максимальной:

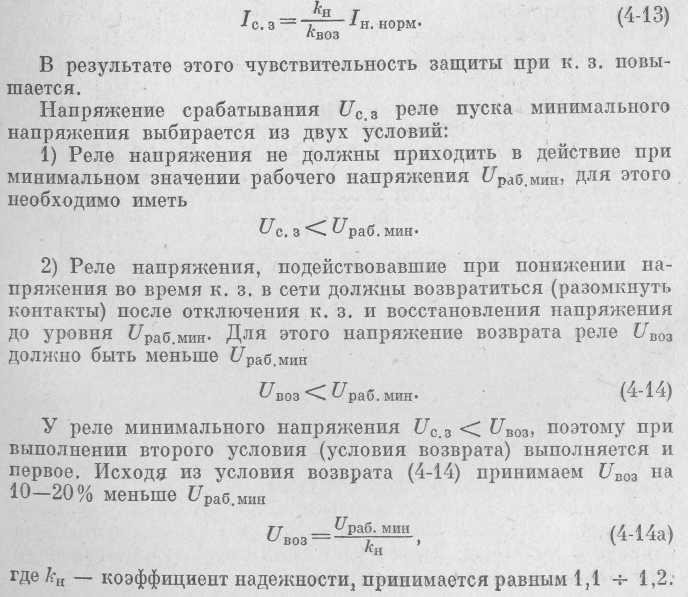

Увеличение Iн.макс, вызванное самозапуском двигателей, оценивается коэффициентзаом запуска кз. Учет самопуска двигателей является обязательным. Исходя из этого
Напряжение Uраб.мин обычно принимается на 5—10% ниже нормального уровня.
Чувствительность реле напряжения проверяется по максимальному значению напряжения при к. з. в конце зоны защиты. Коэффициент чувствительности kч = Uс.з/Uк.макс считается удовлетворительным, если он равен или превышает 1,5.
Практика показывает, что на длинных линиях, питаемых мощной системой, а также на линиях с реактором чувствительность реле напряжения оказывается недостаточной. Поэтому защита с блокировкой по напряжению применяется на линиях короткой и средней протяженности.
Напряжение срабатывания реле U0. Это — реле повышения напряжения. Оно действует при однофазных и двухфазных к. з. на землю, которые сопровождаются появлением напряжения нулевой последовательности Uо. В нормальном режиме U0 = 0.
Однако за счет погрешности фильтра, питающего реле, на его зажимах имеется некоторое напряжение небаланса Uнб, от которого реле должно быть отстроено, т. е. Uс.р>Uнб. Исходя из этого условия Uс.р обычно принимается равным или большим 15—20% максимального напряжения на зажимах фильтра при однофазных к. з. Величина небаланса легко определяется путем измерения напряжения на зажимах реле в условиях нормальной работы сети.
Максимальная защита с блокировкой минимального напряжения не действует при перегрузках, не сопровождающихся понижением напряжения, и имеет повышенную чувствительность к току к. з. по сравнению с простой максимальной защитой. Она применяется на линиях с большой аварийной нагрузкой, когда простая максимальная защита не обеспечивает достаточной чувствительности и надежной отстройки от перегрузки.
