6.2 Порядок выполнения работы
1) Осуществить запуск программы LabVIEW и открыть файл «Измерение частоты.vi» (см. рисунок 6.3).

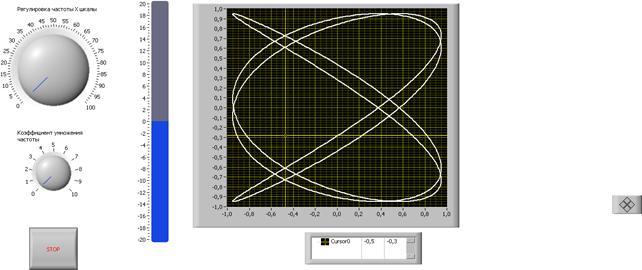

Рисунок 6.3 – Лицевая панель лабораторного стенда в LabVIEW
2) В программе на входе У уже задана частота fХ. Переключатель «Умножитель частоты» установить в положение 1. Плавно изменяя частоту на входе Х в сторону увеличения, добиться неподвижной фигуры. Нажать кнопку «STOP».
3) Снять копию экрана осциллографа и по формуле (6.1) рассчитать неизвестную частоту fХ входного сигнала.
4) Переключатель «Умножитель частоты» установить в положение 2. Плавно изменяя частоту на входе Х в сторону увеличения, добиться неподвижной фигуры.
5) Снять копию экрана осциллографа и по формуле (6.1) рассчитать неизвестную частоту fХ входного сигнала.
6.2.1 Задание.
Определить частоты входного сигнала по методу синусоидальной развертки с помощью фигур Лиссажу.
6.3 Контрольные вопросы
1) В чем заключается принцип действия ЭО?
2) Чем отличается непрерывная от ждущей развертки?
3) В каких случаях применяется синусоидальная развертка?
4) Как определяется частота импульсов?
5) Что такое круговая (эллиптическая) развертка?
6) Для каких сигналов применимы фигуры Лиссажу?
Список литературы
1. Боридько С.И. Метрология и электрорадиоизмерения в телекоммуникационных системах. /Под ред. Б.Н.Тихонова – М.: Горячая линия - Телеком, 2007. – 374 с.
2. Никифоров А.Д. Метрология, стандартизация и сертификация. - М.: Высшая школа, 2003. – 422 с.
3. Тартаковский Д.Ф. Метрология, стандартизация и технические средства измерений. – М.: Высшая школа, 2001. - 205 с.
4. Евдокимов Ю.К. LabVIEW для радиоинженера: от виртуальной модели до реального прибора. – М.: ДМК Пресс, 2007. – 400 с.
5. Визильтер Ю.В. Обработка и анализ цифровых изображений с примерами на LabView и IMAQ Vision. – М.: ДМК Пресс, 2007. – 464 с.
6. Загидуллин Р.Ш. LabView в исследованиях и разработках. – М.: Горячая линия-Телеком, 2005. – 352 с.
