9.3. Туннелирование сквозь тонкую диэлектрическую пленку
Выше мы уже рассматривали туннельный эффект в равновесных условиях (п.2.5). Напомним, что туннельным эффектом называется прохождение микрочастицей потенциального барьера в случае, когда ее полная энергия меньше высоты барьера. Характерно, что при туннелировании энергия микрочастицы остается неизменной.
Рассмотрим систему, состоящую из двух металлических электродов М1и М2и диэлектрического тонкого слоя Д между ними (рис. 9.4,а).
а)б)

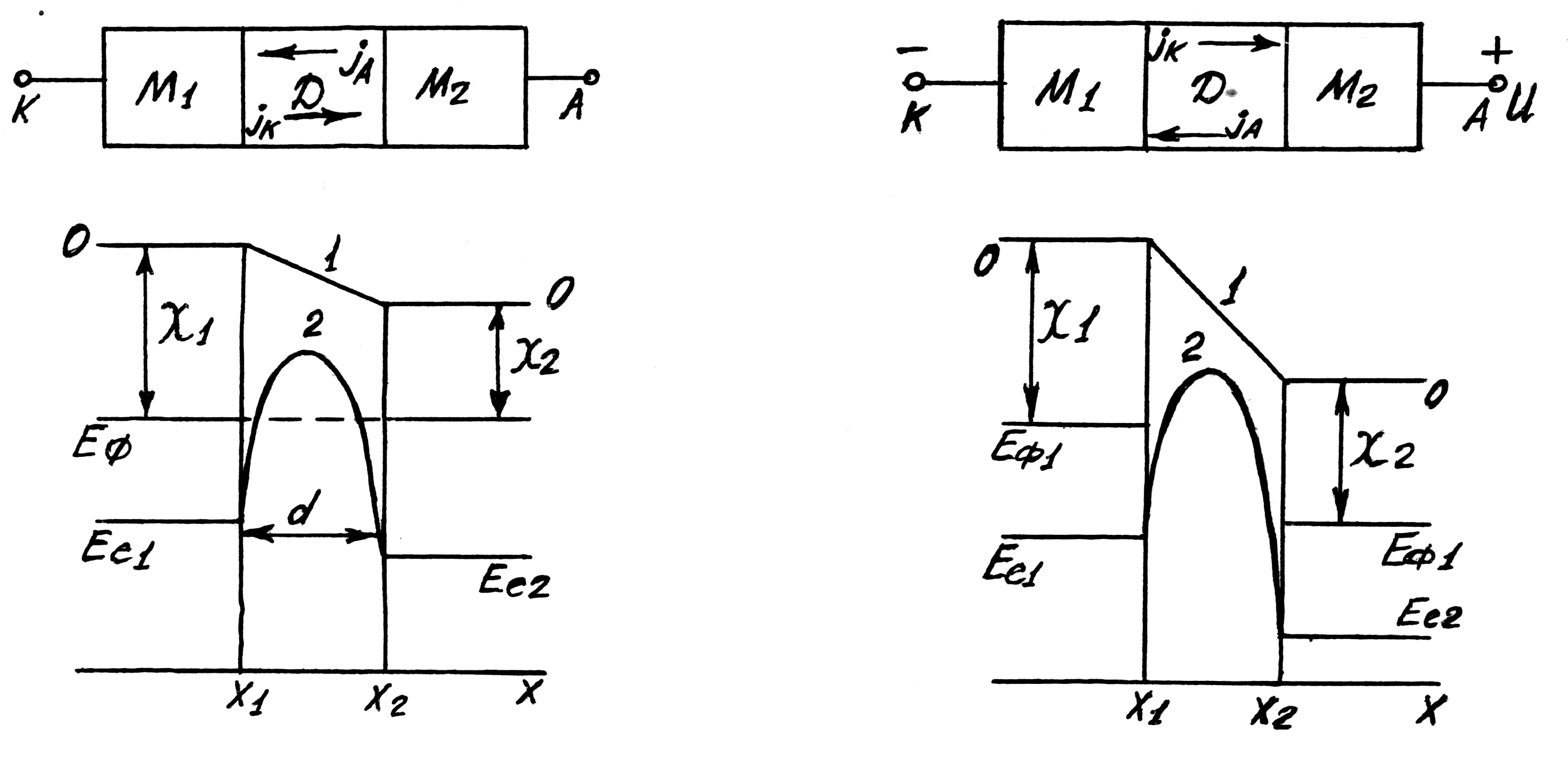

Рис. 9.4. Структура МДМ: а– равновесное состояние;б – приложено напряжениеU; К – катод; А – анод
Пусть диэлектрик является туннельнопрозрачным, тогда потенциальный барьер между катодом и анодом можно представить в виде трапеции.
В этом случае потенциальная энергия внутри барьера будет равна
,
(9.11)
если отсчитывать энергию от Е0.
Однако если учесть силы электрического изображения, величина и форма потенциального барьера изменятся с учетом потенциальной энергии, соответствующей силам электрического изображения
.
(9.12)
С учетом (9.4) потенциальный барьер оказывается более низким и тонким. Последнее обстоятельство делает его более прозрачным для туннелирования электронов сквозь барьер. Прозрачность потенциального барьера может быть определена выражением
,
(9.13)
где Е– кинетическая энергия электрона,
D0 – коэффициент, близкий к единице.
В равновесном состоянии потоки электронов, туннелирующих из катода и анода, равны (jк=ja).
Если приложить к МДМ структуре разность потенциалов U, то уровни сместятся относительно друг друга (рис. 9.4,б)
,
(9.14)
и туннельные токи jк иjaуже не будут равны между собой.
Расчет разности токов для барьера 2 (рис. 9.4, б) при низких температурах показывает, что
,
(9.15)
где β1,β2,β3– постоянные определяемые параметрами МДМ структуры:χ1,χ2,d.
При малых Uэкспоненты в (9.15) можно разложить в ряд и ограничиться его первыми членами. В этом случае зависимостьj(U) близка к линейной
J~Uо. (9.16)
Температурная зависимость туннельного тока имеет вид
J=T2. (9.17)
При увеличении напряжения на МДМ-структуре зависимость j(Uо) от линейной переходит в экспоненциальную с последующим насыщением.
Туннельный эффект лежит в основе работы ряда активных приборов (см. п. 9.7).
9.4. Токи надбарьерной инжекции электронов
Если диэлектрическая пленка в МДМ-структуре составляет 0,01-0,5 мкм, туннельный эффект в ней становится незначительным. В таких пленках работает надбарьерная эмиссия электронов по механизму ШотткиилиФренкеля-Пула(табл. 9.1).
Если толщина пленки dпорядка длины свободного пробегаλ(d≤λ), использовать известную формулу для электропроводностиσ=enμнельзя. В этом случае электроны металла, преодолевшие барьерφδи влетевшие в диэлектрическую пленку, будут попадать на второй электрод практически без столкновений (рис. 9.5,а). Такой механизм прохождения носителей заряда через тонкую диэлектрическую пленку называетсянадбарьерной инжекцией, илимеханизмом Шоттки.
фж
а)б)в)

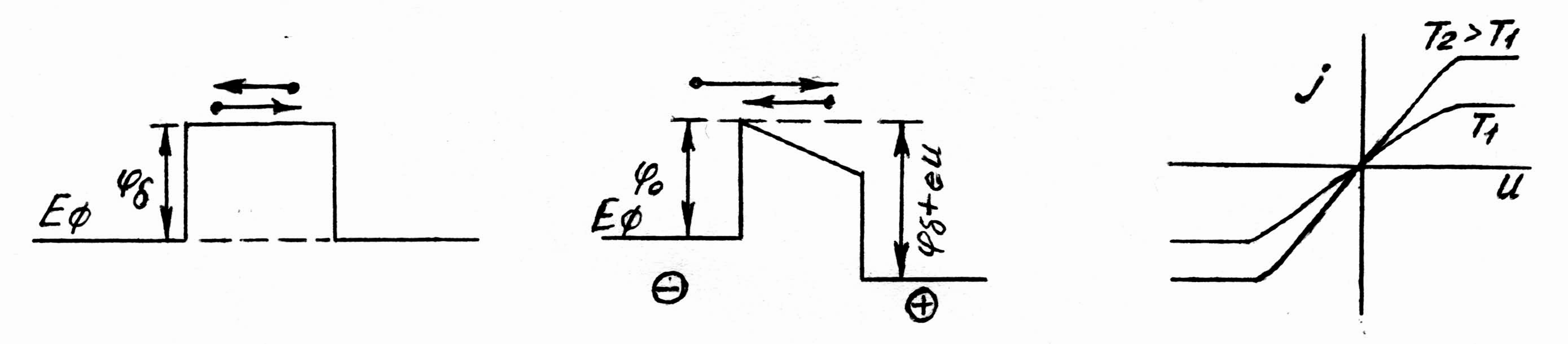

Рис. 9.5. Механизм Шоттки в МДМ-структуре: а–U=0;б–U>0;в– ВАХ МДМ-стуктуры
В случае нейтрального контактадля определения инжекционного потока можно использовать закон Ричардсона-Дешмана
.
Очевидно, что суммарный ток в МДМ-структуре будет равен нулю. При приложении к МДМ структуре разности потенциалов и ее энергетическая диаграмма изменится (рис. 9.5, б). Вследствие этого плотность тока электронов анод-катод уменьшится и будет равнаja
.
(9.19)
Плотность встречного потока катод-анод останется неизменной. Величина результирующего тока jримеет направление катод-анод и равна
.
(9.20)
Ток такой структуры имеет симметричный характер, что справедливо в случае симметричной МДМ-структуры.
При достаточно больших смещениях (U>>kT/e) ток насыщается, поскольку остается практически лишь поток электронов из катода, не зависящий от смещения.
Этот вывод справедлив для барьера прямоугольной формы. На самом деле барьер скруглен из-за действия сил зеркального отражения (см. рис. 9.4). При малой толщине пленки dэто приводит к понижению высоты барьера на величину Δφ
.
(9.21)
Ари d=10-8м Δφсоставит 2,6∙10-2эВ. Тогда, подставив (9.20) вместо
(9.19), получим соотношение
j≈jpe.(9.22)
Приложение внешнего смещения к потенциальному барьеру вызовет изменение его формы и величины Δφ. Этот эффект аналогичен эффекту Шоттки при термоэлектронной эмиссии в вакуум. Учет данного эффекта и сил электрического изображения позволяет получить приближенную формулу для тока, текущего через МДМ-структуру
.
(9.23)
Из последнего выражения следует, что учет эффекта Шоттки приводит к исчезновению на ВАХ участковнасыщения. Из (9.23) можно также сделать вывод о том, что при больших смещениях ток надбарьерной инжекции подчиняются соотношению
J~exp.
(9.24)
Кроме того, необходимо учесть, что с ростом напряженности электрического поля, его взаимодействие с потенциалом изображения приведет к изменению потенциального барьера. Результирующая величина уменьшения потенциального барьера может быть найдена из соотношения
.
(9.25)
Эффект Френкеля-Пула(термическая ионизация в присутствии сильного электрического поля) заключается в снижении потенциального барьера донорного атома [п. 6.4]. Этот процесс является аналогом эффекта Шоттки для барьера на границе раздела металл-диэлектрик. Так как потенциальная энергия электрона в кулоновском поле в четыре раза больше энергии, обусловленной силами изображения, то понижение барьера за счет эффекта Френкеля-Пула вдвое больше понижения, вызванного эффектом Шоттки на нейтральном барьере (9.21)
.
(9.26)
Таким образом, ток через контакт в сильном электрическом поле может быть описан выражением
,
(9.27)
где j0 – плотность тока в слабом поле.
Инжекция Шоттки и Френкеля наряду с туннельной инжекцией является одним из основных механизмов переноса заряда в МДМ-структуре.
