1.3 Теоретические сведения
1.3.1 Равновесие массообменных систем
Замкнутая система может быть равновесной, если в ней не происходит никаких качественных и количественных изменений. Необходимым условием фазового равновесия является постоянство температуры и давления во всех фазах этой системы, так как при непостоянной температуре, равновесие нарушается из-за теплообмена, а при непостоянном давлении, равновесие нарушается из-за массообмена между фазами. Знание равновесия в процессах массопередачи позволяет установить пределы, до которых могут протекать эти процессы.
Количественную характеристику системы определяют экспериментальным путем и заносят в справочники. По справочным данным строят диаграммы равновесия, необходимые для анализа и расчета массообменных процессов и аппаратов. Вид диаграмм изменяется в зависимости от физико-химических свойств систем. Ниже рассмотрим равновесие в системе «пар – жидкость».
Как правило, компоненты жидких смесей имеют при постоянном давлении различные температуры кипения, а при постоянной температуре разные давления насыщенных паров. Очевидно, что при постоянной температуре большее давление паров имеет компонент с меньшей температурой кипения, проявляющий, следовательно, большую летучесть. Отношение давлений насыщенных паров двух компонентов при постоянной температуре характеризует их относительную летучесть и называется коэффициентом разделения α. Системы, в которых относительная летучесть компонентов остается постоянной, подчиняются закону Рауля, согласно которому равновесное давление пара над раствором (ра) пропорционально его мольной доле в растворе (ха), то есть .
Состав бинарной смеси однозначно определяется концентрацией низкокипящего компонента. Таким образом,
; ;. (1.1)
Из выражений 1.1 следует, что при постоянной температуре парциальные давления компонентов в паровой фазе и полное давление последней находятся в линейной зависимости от мольной концентрации низкокипящего компонента в равновесной жидкой фазе.
Кривая равновесия подобных систем представляет собой равностороннюю гиперболу, симметричную относительно диагонали квадрата.
1.3.2 Движущая сила массообменных процессов
Движущая сила массообменных процессов есть разность между рабочими и равновесными концентрациями. Движущая сила характеризует степень отклонения системы от равновесия (рисунок 1.1). При установлении равновесия между фазами массообмен между ними прекращается.
Рассмотрим случай, когда линия равновесия является прямой, то есть у* = mх и m > 1. Перенос вещества происходит из фазы Фх в фазу Фy (рисунок 1.2). Для каждой точки или сечения аппарата Δу = у*-у, т.е. получается, что движущая сила изменяется с изменением рабочей концентрации. Поэтому для всего процесса (или для всей поверхности массопередачи) должна быть найдена средняя движущая сила.
а б
Рисунок 1.1 – Выражения движущей силы массообменных процессов
По аналогии с теплопереносом можно написать для массопереноса следующее выражение движущей силы процесса Δyср в концентрациях фазы Фу (рисунок 1.2а):
, (1.2)
а для фазы Фх (рисунок 1.2б):
, (1.3)
где Δyб и Δxб – большая, а Δyм и Δxм – меньшая разности концентраций на концах массообменного аппарата.
а б

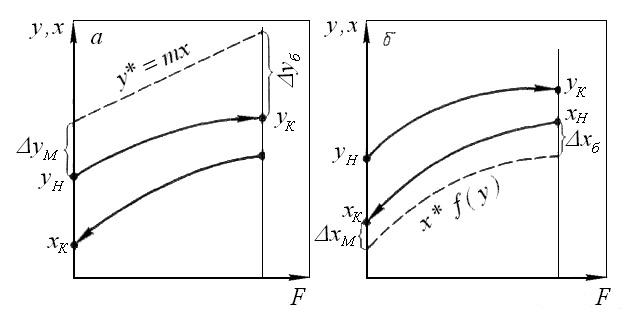

Рисунок 1.2 – К определению движущей силы процесса
массопереноса в концентрациях фаз Фy (а) и Фх (б)
Если то тогда средняя движущая сила определится как:
. (1.4)
Аналогичные выражения будут и для прямоточного движения фаз, участвующих в массообмене.

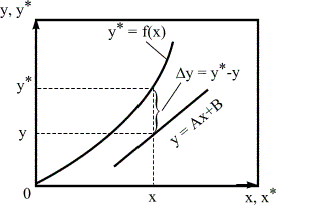

В случае, если линия равновесия не является прямой (m ≠ const), среднее значение движущей силы процесса определяется по формуле:
. (1.5)
Средняя движущая сила процесса зависит от:
а) начальных и конечных концентраций компонентов – yн, yк, xн, xк ;
б) взаимного направления движения фаз: ;
в) структуры потока в аппарате: ;
г) температуры и давления.
