2.3 Расчет интервала попутного следования

Рисунок 5.Схема интервала попутного следования.

Станционным интервалом попутного следования называется минимальное время от момента прибытия или проследования поезда через раздельный пункт до момента отправления или проследования поезда попутного направления через соседний раздельный пункт. Он рассчитывается по формуле:

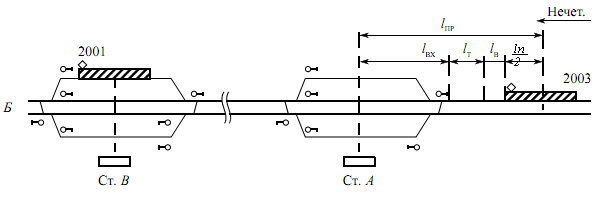

Рисунок 6.Схема расположения поездов на участке при расчете интервала попутного следования.

таблица 2.1.3 Расчет интервала попутного следования

Наименование операций	на одну операцию	время в минутах 0 1 2 3
Контроль ДСП ст.Б проследования поезда	0.2
Переговоры ДСП с соседней станции	0.2
Приготовление на ст. А маршрута следования поезду 2003	0.15
Открытие входного и выходного сигналов на ст.А	0.1
Проход поездом 2003 расчетного расстояния	2.24
Общее время	3.35

Интервал попутного следования принимаем 3 минуты.

2.4 Расчет межпоездных интервалов

Межпоездной интервал – это промежуток времени, которым разграничивают поезда при следовании по перегонам так, чтобы сзади идущий поезд не снижал скорости из-за несвоевременного освобождения блок-участков поездом, идущим впереди.

Межпоездной интервал определяется по формуле:

где L_р – расстояния между двумя поездами, находящимися на перегоне. Это расстояние зависит от принятой схемы расчета.

2.4.1 Расчет межпоездного интервала при езде на зеленый под зеленый

Рисунок 7.Схема расположения поездов на участке.

В этом случае расчетное расстояние будет равно:

где - длины блок участков.

Тогда межпоездной интервал равен:

2.4.2 Расчет межпоездного интервала при проследовании раздельных пунктов без остановки

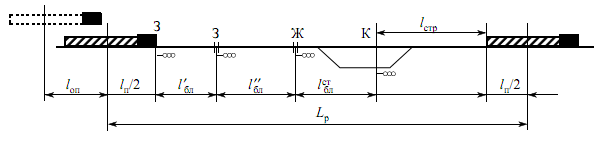

Рисунок 8.Схема расположения поездов на участке.

Вэтом случае расчетное расстояние равно:

где - расстояние от оси станции до выходной стрелки.

Врасчетах принимаем

Тогда межпоездной интервал равен:

Для составления графика движения поездов принемаем межпоездной интервал продолжительностью 7 минут.
