5. План формирования групповых поездов
Групповыми называют поезда, составляемые из вагонов нескольких назначений, каждое из которых подобрано в отдельную группу. Организация групповых поездов взамен двух одногруппных назначений поездов сокращает простой вагонов под накоплением, а формирование групповых поездов взамен одногруппных, имевших назначение на ближайшую участковую станцию, позволяет заменить сортировочную работу на этой участковой станции обменом групп в групповом поезде.
В качестве критерия организации вагонопотоков принимается сумма годовых приведённых затрат Еприв., связанных с накоплением и формированием составов поездов и их переработкой в пути следования, которые определяются для каждой из 3-х возможных схем формрования составов поездов (см.рис.5.1-5.5)
руб/год (5.1)
где В - затраты вагоночасов за сутки для данной схемы;
- расходная ставка на 1 вагоночас, руб.;
- затраты маневровых и поездных локомотиво-часов для данной схемы за сутки;
- расходная ставка на 1 маневровый и поездной локомотиво-час, руб.
Рисунок 5.1-Схема №1 формирования поездов (одногруппные поезда)
На рис.5.1:
NАБ – среднее количество вагонов за сутки, включаемое в составы поездов, которые формируются на станции А назначением в расформирование на станцию Б;
NБВ - среднее количество вагонов за сутки, включаемое в составы поездов, которые формируются на станции Б назначением в расформирование на станцию В;
На рис. 5.2 представлен 2-й вариант организации вагонопотоков – схема №2 формирования поездов
Nо=NАБ - Nя вагонов/сутки
Nп=NБВ - Nя вагонов/сутки
Рисунок 5.2 – Схема №2 формирования поездов(одногруппные поезда)
На рис. 5.3, 5.4 и 5.5 представлен 3-й вариант организации вагонопотоков – схема №3 формирования на станции А двухгруппных поездов назначением Б+В с обменом групп вагонов на станции Б. При этом в зависимости от соотношения вагонопотоков N0 и Nп применяется один из 3-х подвариантов 3-его варианта организации вагонопотоков: схема №3-1 при N0 =Nп схема 3-2 при N0< Nп и схема №3-3 при N0> Nп
На рис. 5.2, 5.3, 5.4 и 5.5:
Nя – вагонопоток ядра
Nо – отцепляемый вагонопоток
Nп – прицепляемый вагонопоток
Рисунок 5.3 – Схема №3-1 формирования поездов приNо =Nп (двухгруппные поезда)
Рисунок 5.4 – Схема №3-2 формирования поездов при Nо< Nп (двухгруппные поезда)
Рисунок 5.5 – Схема №3-3 формирования поездов при Nо> Nп (двухгруппные поезда)
Расчёт значений Еприв. может быть выполнен с применением персонального компьютера по программе pf122a.exe, разработанной для случая замены двух одногруппных назначений – двухгруппным.
При этом определение значений затрат вагоночасов,маневровых и поездных локомотиво-часов производится по методике, приведенной в учебном пособии /7/.
При выборе струй вагонопотоков одногруппных назначений для определения целесообразности замены их двухгруппными следует исходить из необходимого условия: вагонопоток ядра должен быть не менее отцепляемого или прицепляемого вагонопотока.
Например, для рис.4.7 замена одногруппных назначений ГЕ,ГД и ДЕ на двухгруппные будет заведомо нецелесообразна, т.к. Nя=312, N0 =342, Nп=357
Пример расчета для вагонопотоков ВЖ,ВГ,ГЖ согласно данным рис.4.3.
Курсор на pf122a.exe, нажать дважды «ENTER». Ввести указанные ниже запрашиваемые ПК исходные данные , после ввода каждого числа нажимать «ENTER».
Назначение вагонопотока АВ ВЖ
Назначение вагонопотока АБ ВГ
Назначение вагонопотока БВ ГЖ
Название станции зарождения ваг-ка В
Мощность вагонопотока назначением АВ 185
Мощность вагонопотока назначением АБ 45
Мощность вагонопотока назначением БВ 266
Число вагонов в составе 52
Параметр накопления 9.8
Значение Тэк 3.5
Признак схемы станции (1-посл, 2-парал.) 1
Для повторного ввода нажать «ESC», для печати исходных данных нажать «PRINT», после печати нажать дважды «ENTER».
Результаты расчетов по вариантам организации вагонопотоков ВЖ,ВГ,ГЖ
на станции В
Схемы |
Вагонопотоки ваг/сутки |
Затраты |
Эффект | ||
А-В |
А-Б |
Б-В |
млн.руб/год |
млн.руб/год |
Результаты расчета при исходных вагонопотоках
2 185 45 266 8.35 0.00
3 230 0 221 7.91 0.44
1 0 230 451 8.42 -0.07
Для данного примера схемы №2,№1, №3 приведены на рис.5.6, 5.7, 5.8
Рисунок 5.6 –Схема №2(исходная)
Рисунок 5.7 Схема №1(возможная)
Рисунок 5.8 Схема №3(возможная)
На основании результатов расчетов (Еприв равно для схемы№2 –8.35, для схемы №1 – 8.42, а для схемы №3- 7.91 млн.руб/год) можно сделать вывод о том, что экономически целесообразной является схема №3 (см. рис. 5.8), т.е в плане формирования грузовых поездов должно быть установлено формирование двухгруппных поездов Г+Ж, в которых отдельной группой должны стоять вагоны назначением на станцию Ж, а отдельной – на станцию Г. Экономический эффект от реализации схемы №3 составит –
Ээф = Еприв сх.№2 - Еприв. сх.№3 = 8.35 – 7.91=0.44 млн. руб/год
Пример расчета для вагонопотоков ВА,ВБ,БА согласно данным на рис.4.5.
Курсор на pf122a.exe, нажать дважды «ENTER». Ввести указанные ниже запрашиваемые ПК исходные данные , после ввода каждого числа нажимать «ENTER».
Назначение вагонопотока АВ ВА
Назначение вагонопотока АБ ВБ
Назначение вагонопотока БВ БА
Название станции зарождения ваг-ка В
Мощность вагонопотока назначением АВ 124
Мощность вагонопотока назначением АБ 77
Мощность вагонопотока назначением БВ 305
Число вагонов в составе 52
Параметр накопления 9.8
Значение Тэк 5.0
Признак схемы станции (1-посл, 2-парал.) 1
Результаты расчетов по вариантам организации вагонопотоков ВА,ВБ,БА на станции В
№ Схемы |
Вагонопотоки ваг/сутки |
Затраты |
Эффект | ||
А-В |
А-Б |
Б-В |
млн.руб/год |
млн.руб/год |
Результаты расчета при исходных вагонопотоках
2 124 77 305 8.71 0.00
3 201 0 228 8.00 0.71
1 0 201 429 8.46 0.25
Для данного примера схемы №2,№1, №3 приведены на рис.5.9, 5.10, 5.11

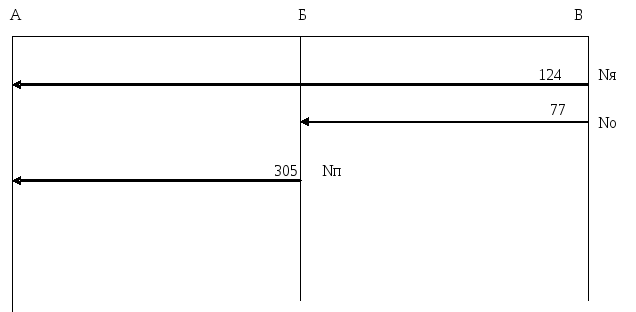

Рисунок 5.9 –Схема №2(исходная)
Рисунок 5.10 - Схема №1(возможная)
Рисунок 5.11 Схема №3(возможная)
На основании результатов расчетов (Еприв равно для схемы№2 – 8.71, для схемы №1 – 8.46, а для схемы №3- 8.00 млн.руб/год) можно сделать вывод о том, что экономически целесообразной является схема №3 (см. рис. 5.8), т.е в плане формирования грузовых поездов на станции В должно быть установлено формирование двухгруппных поездов Б+А, в которых отдельной группой должны стоять вагоны назначением на станцию Б, а отдельной – на станцию А. Экономический эффект от реализации схемы №3 составит:
Ээф = Еприв сх.№2 - Еприв. сх.№3 = 8.71 – 8.00=0.71 млн.руб/год
Исходные данные и результаты расчета для всех возможных , отвечающих необходимому условию, вариантов плана формирования групповых поездов представлены в таблице 5.1
Таблица 5.1 Исходные данные и результаты расчета вариантов плана формирования групповых поездов
Станция формирования групповых поездов |
Назначение вагонопотока |
Мощность вагонопотока |
Затраты, млн.руб/год |
Оптимальный вариант | |||||
АВ |
АБ |
БВ |
АВ |
АБ |
БВ |
Сх.№2 |
Сх.№3 | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
А |
АВ |
АБ |
БВ |
425 |
4.5 |
73 |
10.91 |
16.40 |
Сущ. |
Б |
БГ |
БВ |
ВГ |
318 |
73 |
45 |
7.14 |
8.73 |
Сущ. |
В |
ВЖ |
ВГ |
ГЖ |
185 |
45 |
266 |
8.35 |
7.91 |
Групп. |
В |
ВД |
ВГ |
ГД |
160 |
45 |
342 |
8.63 |
8.03 |
Групп. |
В |
ВА |
ВБ |
БА |
124 |
77 |
305 |
8.71 |
8.00 |
Групп. |
Г |
ГЗ |
ГЖ |
ЖЗ |
173 |
266 |
9 |
9.46 |
11.75 |
Сущ. |
Д |
ДВ |
ДГ |
ГВ |
240 |
206 |
285 |
9.14 |
11.76 |
Сущ. |
З |
ЗГ |
ЗЖ |
ЖГ |
258 |
81 |
208 |
9.53 |
9.28 |
Групп. |
