Определение длины и марки сваи
Длина свая начинается с 3м и кратна 1м. Острие в длину сваи не входит.
Рис 7.2
–высота заделки сваи в ростверк (0,3-0,5м), жесткая заделка 0,5+ стержни арматуры = 0,3-0,5
–погружение сваи в несущий слой грунта (больше 1м)
–глубина грунтов, мощность слоев грунтов не пригодных для забивки свай
С-8-30, где
8 – Lсв– в зависимости от длины
30 – сечение 300х300мм
Определение несущей способности висячей сваи
Несущая способность сваи-трения определяется как сумма двух слагаемых:
- сопротивление грунта под нижним концом сваи давлению
- сопротивление грунта сдвигу по боковой поверхности сваи
Рис
–коэффициент условия работы сваи в грунте. Для забиваемых свай принимаемый 1.
–коэффициенты условий работы грунта соответственно под нижним концом и на боковой поверхности сваи, учитывающие влияние способа погружения свай на расчетное сопротивления грунта и принимаемые по таблице 3 СНиП 2.02.03-85 «свайные фундаменты».
По СНиП
–расчетное сопротивление грунта под нижним концом сваи, принимаемое по таблице 1 по СНиП
Для плотных песков значение R по таблице 1 следует увеличивать на 60%. Но не более чем до 20 МПа.
А – площадь поперечного сечения сваи (0,09м2)
–наружный периметр поперечного сечения сваи (1,2м)
Глубина погружения:
–расчетное сопротивление i-ого слоя грунта основания на боковой поверхности сваи, определяется по таблице 2 СНиП.
Толщину слоев при разделении толщи грунта для определения fiпринимают не более 2м.
Рис
=> h1=z1f1
h2z2f2
Значение fi плотных песчаных грунтов следует увеличивать на 30% по сравнению со значениями fi приведенными в таблице 2.
Для супесей с числом пластичности Ip≤4 и коэффициентом пористостиe<0,8 расчетное сопротивлениеRи fiследует определять как для пылеватых песков средней плотности. Расчетное сопротивление fiсупесей и суглинков с коэффициентом пористостиe<0,5 и глин с коэф пористостиe<0,6 следует увеличивать на 15% по сравнению со значениями, приведенными в таблице 2, при любых значениях показателя текучестиIL.
Лекция 8 – 08.11.12
Определение количества свай в ростверке
Предельная нагрузка на сваю
- несущая способность сваи
- коэффициент надежности равен 1,4 - если несущая способность сваи определена расчетом; 1,25 – если по результатам полевых испытаний.
- коэффициент, учитывающий наличие внецентренного загружения.
Для центрального нагруженных фундаментов , для внецентренно >1. ()
Количество свай – целое число, округляют в большую сторону.

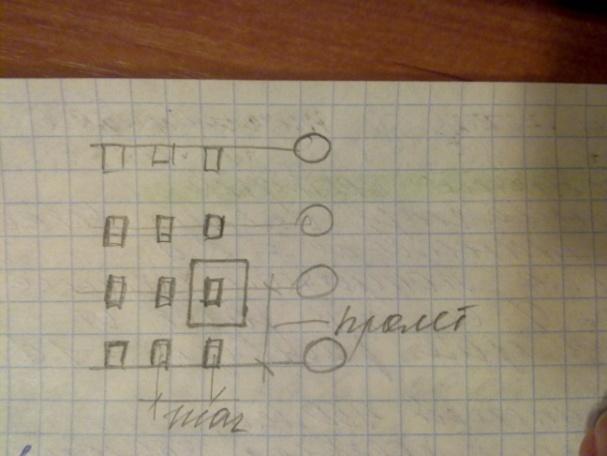

Для одноэтажных промышленных зданий min= 4 сваи.
Конструирование ростверка
Минимальное расстояние между осями висячих свай принимается равным 3d.
Где d– сторона поперечного сечения сваи или диаметр ее.
Минимальное расстояние от оси до края ростверка равно d.
Высота ступени 450мм, заделка сваи в ростверк 300-500мм, длина ростверка в плане не должна превышать ширину более чем в 2 раза.
Рис 8.1.
Сваи в ростверке следует размещать так, чтобы обеспечивалась их равномерная загрузка: по прямым линиям рядами или в шахматном порядке. Продольная ось подошвы ростверка ориентируется в сторону действия момента. При большом постоянном изгибающем моменте ось колонны целесообразно смещать по отношению к центру ростверка.
Рис
Проверка по несущей способности
Расчет свайного фундамента по несущей способности сводится к проверке фактического давления на сваю.
–расчетная нагрузка
- вес ростверка грунта
- среднее значение удельного веса грунта, 20кН/м3
- число свай в ростверке
- расчетные моменты относительно главных центральных осей подошвы ростверка
Где 0,15=hр
х и у – расстояние от центра сваи до оси действия момента
рис
, – количество свай, дающих дополнительный момент или сумма квадратов расстояний от центральной оси ростверка до оси каждой сваи, для которой определяется нагрузка.
Рис
Расчет свайного фундамента по деформациям
Расчет фундамента из висячих свай и его основания по деформациям следует производить как для условного фундамента на естественном основании в соответствии со СНиП 2.02.01-83* «основания зданий и сооружений». Контур условного фундамента согласно СНиП 2.02.03-85 «свайные фундаменты» определяется сверху поверхностью планировки, снизу плоскостью АБ, проходящей через нижние концы свай; с боков вертикальными плоскостями АВ и БГ, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии .
Рис 8.3
АБГВ – условный фундамент, параллелепипед
- осредненное расчетное значение угла внутреннего трения грунта, определяемое по формуле:
–расчетное значение углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной hi.
- глубина погружения свай в грунт (мощность соответствующих слоев в пределах длины сваи)
Проверка
()
Рис
φ определяется под нижним концом сваи
