2.2.2 Разработка отс подготовительного и основного периодов
Общая организационно-технологическая схема (ОТС) устанавливает структуру комплексного потока на подготовительный и основной периоды строительства, которые разрабатываются в следующей последовательности:
- разработка схем монтажа и выбор ведущих строительных машин по техническим параметрам;
группировка объекта;
выделение видов и циклов работ;
выделение захваток.
В курсовом проекте разрабатываем два варианта ОТС:

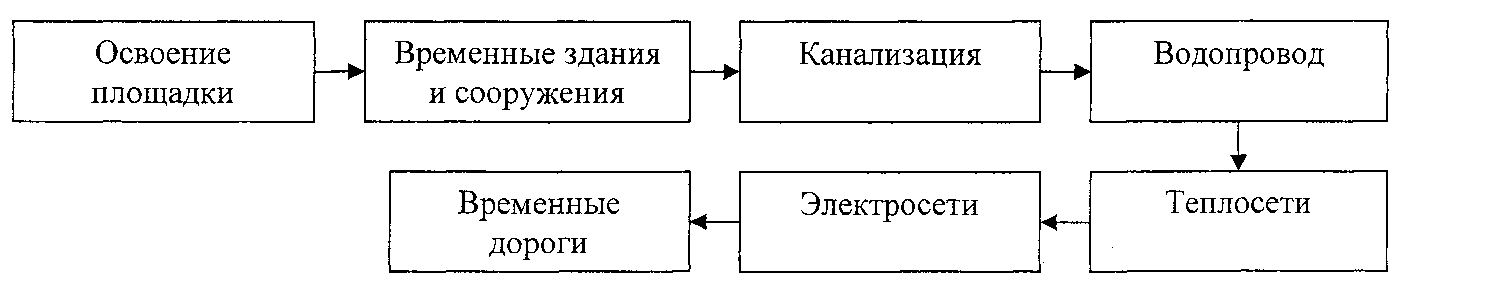

1) ОТС подготовительного периода
Вариант 1 (последовательная)

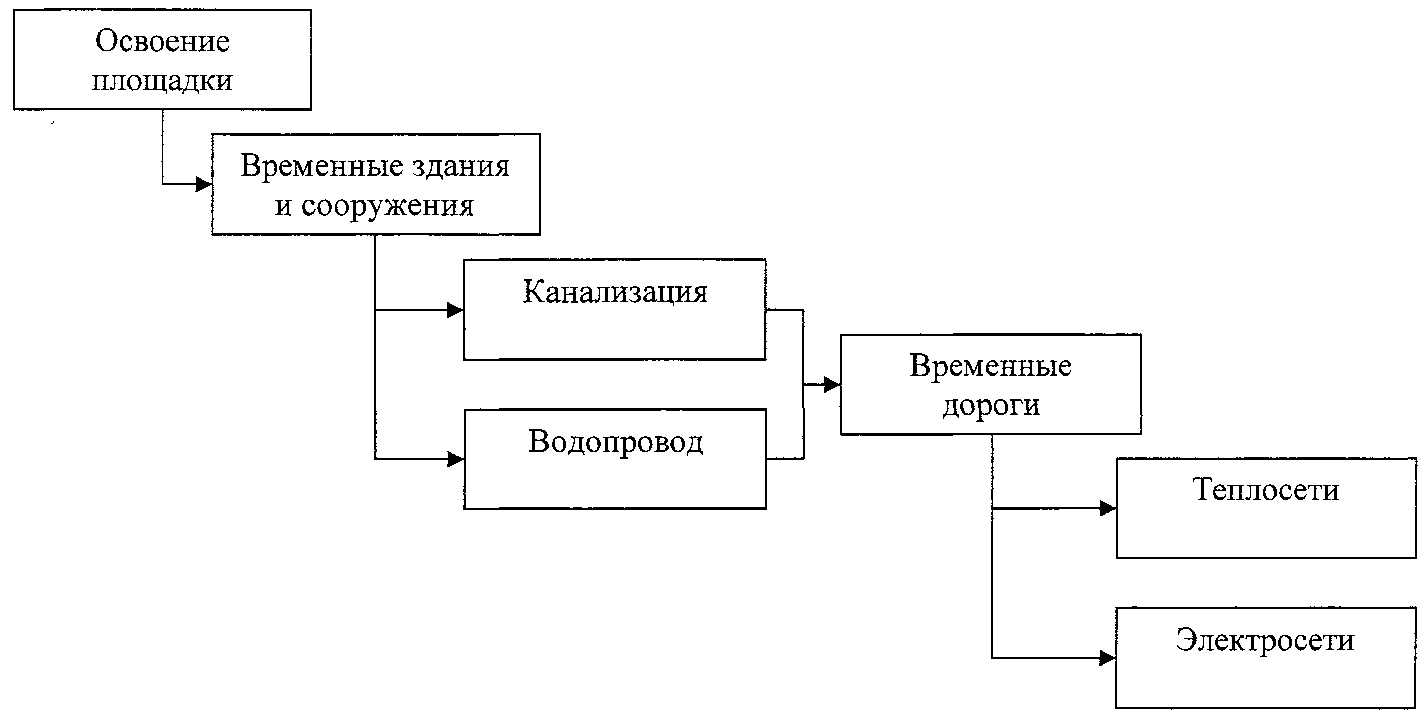

Вариант 2 (поточная)
Условные обозначения:
надземная часть
отделка

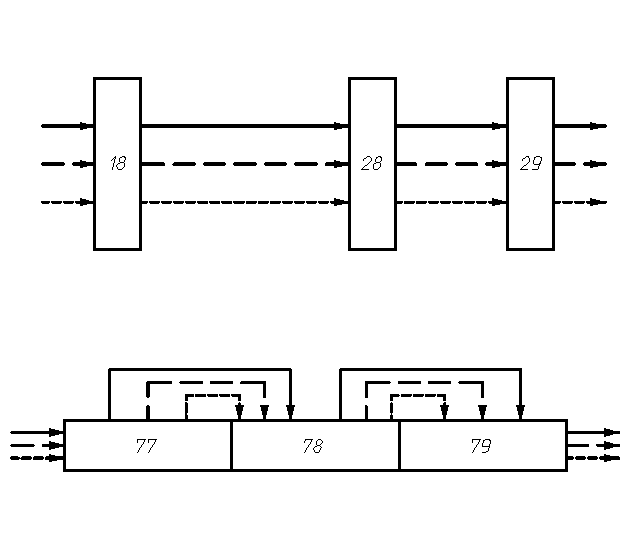

2) ОTC основного периода
Вариант 1

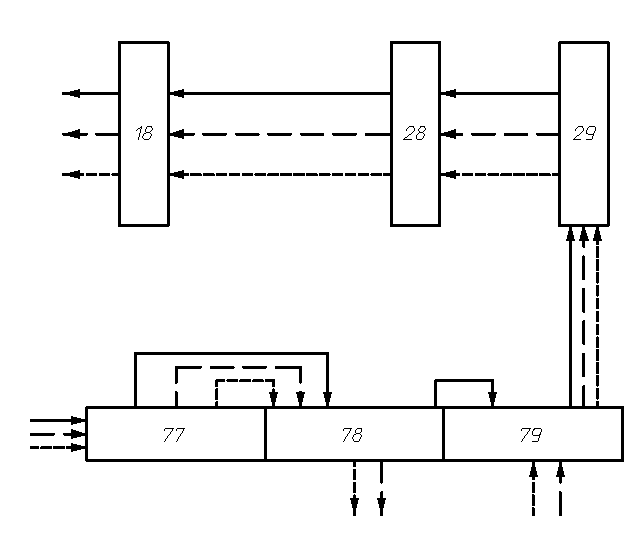

Вариант 2
Вариант 3
2.2.3 Подбор крана
Выбор крана по техническим параметрам (требуемой высоте подъема конструкций здания, необходимому вылету стрелы и грузоподъемности крана) осуществляется следующим образом.
Требуемая высота подъема Нп :
Нп = h1 + h2 + h3 + h4, (2.1)
где h1 - высота монтируемого здания;
h2 - высота последнего монтируемого элемента;
h3 - запас высоты (расстояние от нижней грани монтируемого элемента до опоры перед началом его установки), принимается 0,5 — 1,0 м;
h4 - высота грузозахватных устройств (2,0 – 4,5м в общем случае или 6,5 – 9,0м для траверс при монтаже ферм, балок и многоярусной подвески плит).
Необходимый вылет стрелы Lстр:
Lcmp = a/2 +b +В, (2.2)
где а - база крана (ширина подкрановых путей);
b - расстояние от ближайшей к зданию опоры крана до выступающих частей здания (0,8 или 2,0 м между выступающей частью здания и ближайшем к нему рельсом);
В - ширина здания по выступающим частям, м.
Грузоподъемность крана Р:
где Ртах - вес наиболее тяжелого монтируемого элемента, т;
Ргруз - вес грузозахватного приспособления, т (0,2-0,5т);
1,1 - коэффициент, учитывающий возможные отклонения фактического веса от проектного.
Серия 97-029
Нп = 26,9+2+1+2=31,9м
Lстр = 3+2+12=17м
Р = 7,31•1,1+0,3=8,341т
Серия 1-464Д
Нп = 28,8+2+1+2 = 33,8м
Lcmp = 3+2+13=18м
Р = 5,2•1,1+0,3 = 6,02 т
Принимаем кран КБ-405,1А
Таблица 2.2 - «Технические характеристика крана»
-
Серия дома
Параметры
Расчетные
КБ-
405,1А
97-029
Нп
31,9
34,8
Lстр
17
19
P
8
9,5
1-464Д
Hп
33,8
34,8
Lстр
18
19
P
6,02
9,5
2.2.4 Увязка циклов и видов работ в комплексный поток и расчет его временных параметров
Расчет продолжительности по видам работ производим по формуле:
ti = Cсм /(Bi • Ni: • a • Ч • A), (2.4)
где Ссм — сметная стоимость i вида работ;
Bi — среднесменная выработка рабочего;
Ni — численность рабочих или число монтажников на 1 кран в 1 смену;
а — коэффициент перевыполнения норм выработки (1,05);
Ч— количество кранов на объекте;
А — число смен работы звена (бригады).
Подготовительный период:
toсв.пл. = 20607/(60•15•1,05•2(б)) = 10,9 дн = 0,52мес;
tканал = 14656/(65•9•1,05) = 19,61 дн = 0,934 мес;
tводоnp = 3456/(60•9•1,05) = 6,54 дн = 0,31 мес;
tmeплoc = 12675/(80•9•1,05) = 16 дн = 0,76 мес;
tэлектр = 1998/(100•5•1,05) = 3,8 дн = 0,18мес;
tвp.дop. = 10867,5/(60•5•1,05•2(б)) = 17,25 дн = 0,82мес;
tnocm.дop.в.nep.cmр-вa = 1512/(60•5•1,05•2(б)) = 2,4 дн = 0,11мес;
tвр.зд и соор. = 4409,25/(40•10•1,05) = 10,5 д = 0,5мес.
Заключительный период:
tблагоycm. = 41214/(55•12•1,05•3(б))= 19,82 дн= 0,94 мес;
tnocm.дор. = 39123/(68•16•1,05•3(б)) = 11,42 дн = 0,54мес.
Таблица 2.4 - «Данные для расчета продолжительности работ основного
периода»
-
№ п/п
Показатель
Усл. обоз.
Работы (циклы)
ПЧ
НЧ
ОР
1
Среднемесячная выработка,
руб./смену
Bi
110
к/п180
45
2
Число рабочих в бригаде, чел
Ni
8
10
30
3
Процентное соотношение Ссм по циклам работ, %
–
15
60
25
Жилые дома серии 97-029:
Сметная стоимость подземной части составляет 15% от общей сметной стоимости:
Ссм пч = 339,1 • 15% = 50,865 т.р.
Сметная стоимость надземной части 60%:
Ссм нч = 339,1 • 60% = 203,46 т.р.
Сметная стоимость отделочных работ 25%: Ссм о =339,1 • 25% = 84,775 т.р.
Рассчитываем продолжительность работ по основному периоду:
tпч = 50865/(110•8•1,05•2(с)•1(к)) = 27,5 дн = 1,31 мес.
tнч = 203460/(180•10•1,05•2(с)•1(к)) = 53,82 дн = 2,56мес.
t0 = 84775/(45•30•1,05•2(б)) = 29,9 дн = 1,42 мес.
Жилые дома серии 1-464Д:
Сметная стоимость подземной части составляет 15% от общей сметной стоимости:
Ссм пч = 347,8 • 15% = 52,17 т.р.
Сметная стоимость надземной части 60%:
Ссм нч = 347,8 • 60% = 208,68 тр.
Сметная стоимость отделочных работ 25%: Ссм о =347,8 • 25% = 86,95 т.р.
Рассчитываем продолжительность работ по основному периоду:
tпч = 52170/(110 • 8 • 1,05 • 2(с) • 1(к))= 28,23дн = 1,34 мес.
tнч = 208680/(180 • 10 • 1,05 • 2(с) • 1(к)) = 54,68 дн = 2,6мес.
t0 = 86950/(45• 30 • 1,05 • 3(б)) = 20,45 дн = 0,97 мес.
Таблица 2.5 - «Продолжительность цикла работ основного периода»
№ п/п |
Показатель |
Серия 97-029 |
Серия 1-464Д | ||||
Расчет |
Норма |
Принятая |
Расчет |
Норма |
Принятая | ||
1 |
Подземная часть |
1,31 |
1 |
1,31 |
1,34 |
1 |
1,34 |
2 |
Надземная часть |
2,56 |
3,5 |
2,56 |
1,3 |
3,5 |
2,6 |
3 |
Отделочная часть |
1,42 |
1 |
1,42 |
0,97 |
1 |
0,97 |
|
ИТОГО |
5,29 |
5,5 |
5,29 |
4,91 |
5,5 |
4,91 |
По полученным показателям проектируем сводный календарный график выполнения работ Приложение 2 и 3.
Учитываем, что производится вариантное проектирование и для выбора наилучшего варианта ОТС рекомендуются следующие показатели:
Трасч рассчитывается путем суммирования максимального значения продолжительности строительства основного периода (выбранного из трех вариантов ОТС), значения продолжительности подготовительного периода и заключительного периода.
1. Показатель К1, характеризующий сокращение срока строительства комплекса объектов:
K1 = (Tн -Tpacч / Tн)•100%, (2.5)
КI= ((15,9-13,7)/15,9) •100 = 13,8%
КII= ((15,9-14,8)/15,9) •100 = 6,9%
2. Показатель К2, характеризующий степень равномерности распределения капиталовложений (СМР ):
К2 = Кср / Ктах → 1, (2.6)
Кср = Q/a; (2.7)
где Q – общая сметная стоимость СМР;
а – количество кварталов, определяется делением общей продолжительнос-ти строительства на количество месяцев в квартале.
К21 = (2211217,75/4,55)/ 765378,5 = 0,63
К2II = (2211217,75/4,933)/713256,6 = 0,628
3. Показатель К3, характеризующий степень равномерности распределения трудозатрат:
К3 = Qcр / Qmax → 1, (2.8)
где Qcp- находится аналогично Кср
К31= (25068,07/4,55) / 10184,95 = 0,54
К3II= (25068,07/4,933) / 7812,78 = 0,65
4. Показатель К5, характеризующий равномерность ввода жилых объектов в эксплуатацию:
К5 = Scp / Smax → 1, (2.9)
K51 = (22083,6/2) / 14722,4 = 0,75
K5II= (22083,6/3) / 10826,4 = 0,68
Эн = 0,5Н(1-Трасч/Тнорм), (2.10)
где Эн – экономический эффект
0,5 – размер условно-постоянной части накладных расходов;
Н – размер накладных расходов, руб.;
Тнорм , Трасч – нормативная и расчетная продолжительность строительства в годах.
При этом:
Н=Ссм•Нр/1,08(100+Нр), (2.11)
где Ссм – сметная стоимость СМР, руб.;
Нр – норма накладных расходов, принимаемых для жилищно-гражданского строительства (21%);
1,08 — коэффициент, учитывающий размер плановых накоплений в составе СМР.
Н = 2211217,75•21% / 1,08(100%+21%)=355338;
Эн1 = 0,5•355338• (1-13,65/14,9)=14905,12;
ЭнII = 0,5•355338• (1-14,8/14,9) = 1192,41.
Таблица 2.6 - «Технико-экономические показатели вариантов календарных графиков строительства комплекса жилых объектов»
№ п/п |
Показатель |
Единицы измерения |
Значения | |
OTCI |
ОТСII | |||
1 |
Показатель К1, характеризующий сокращение срока строительства комплекса объектов |
% |
13,8 |
6,9 |
2 |
Показатель К2, характеризующий степень равномерности распределения капиталовложений (СМР) |
% |
0,63 |
0,628 |
3 |
Показатель К3, характеризующий степень равномерности распределения трудозатрат |
% |
0,54 |
0,65 |
4 |
Показатель K5, характеризующий равномерность ввода жилых объектов в эксплуатацию |
% |
0,75 |
0,68 |
5 |
Экономический эффект Эн |
рублей |
14905,12 |
1192,41 |
Вывод: проанализировав полученные показатели, определяем, что 1 вариант проектирования наиболее экономически целесообразен, так как при снижении сроков строительства на 13,8% при ухудшении показателя равномерности распределения трудозатрат - К3, добиваемся экономического эффекта в сумме 14905,12 рублей. Таким образом, к дальнейшей разработке принимаем ОТС I.
