Министерство образования и науки Российской Федерации

Новосибирский Государственный

архитектурно-строительный университет

Кафедра: водоснабжения

и водоотведения

Курсовой проект очистные сооружения канализации пояснительная записка

КП.ВиВ.12-ПЗ

обозначение

Выполнил:

Студент 531-в группы

Руководитель:

Новосибирск, 2008

ПРОЕКТНАЯ РАЗРАБОТКА

КП.ВиВ.12-ПЗ.Р

обозначение

ОГЛАВЛЕНИЕ

Введение Лист

1.Определение степени очистки сточных вод 3

2.Приемная камера 12

3.Сооружения механической очистки 13

3.1Решетки 13

3.2 Песколовки 18

3.3 Водоизмерительное устройство 22

3.4 Первичные отстойники 23

4.Сооружения биологической очистки 28

5. Вторичные отстойники 38

6. Обеззараживание сточной жидкости…………………………………………… 41

6.1Смеситель............................................................................................................... 41

6.2Контактные резервуары …………………………………………………………42

6.3 Хлораторная……………………………………………………………………...43

7.Сооружения обработки осадка…………………………………………………...45

7.1 Илоуплотнители………………………………………………………………… 45

7.2Аэробные стабилизаторы……………………………………………………….. 49

8.Цех механического обезваживания……………………………………………….57

9.Компостирование…………………………………………………………………..60

10.Оборудование……………………………………………………………………..61

Приложения……………………………………………………………………..........63

ВВЕДЕНИЕ

Очистные сооружения канализации – это комплекс сооружений и оборудования созданный для обеспечения очистки сточной жидкости поступающей от населенного пункта и промышленных предприятий, перед сбросом ее в водоем или водоток.

Очистка сточной жидкости перед последующим ее сбросом в водный объект осуществляется в соответствии с требованиями соответствующей нормативной документации с применением наиболее эффективных и, вместе с тем, экономически целесообразных известных на сегодняшний день методов очистки сточных вод.

В данном курсовом проекте на основании задания выполнен подбор и расчет сооружений для очистки сточных вод поступающих от населенного пункта, в заданном количестве и установленного качества, до состояния удовлетворяющего требованиям к качеству сточных вод сбрасываемых в заданный водоем. Также в данном курсовом проекте выполнен подбор и расчет сооружений обработки осадков извлеченных из вышеупомянутых сточных вод.

1.Определение степени очистки сточных вод

    1. Нормативы качества воды.

Рыбохозяйственного водоема II категории, согласно таблице 1 [1]:

≤ 0.25 мг/л – допустимое увеличение концентрации взвешанных

веществ в воде водоема

после ее смешения со сточной жидкостью

≤ 3.00 мг/л – предельное значение БПКполн в воде водоема

≥ 6.00 мг/л – минимальная концентрация свободного кислорода

в воде водоема в зимний период

≥ 6.00 мг/л – минимальная концентрация свободного кислорода

в воде водоема в летний период

≤ 3,00 ˚С – допустимое увеличение температуры воды водоема

после ее смешения со сточной жидкостью

    1. Средний расход сточных вод

Средний часовой расход сточных вод определяется по формуле 1.1

(1.1)

м3

Средний секундный расход сточных вод определяется по формуле 1.2

(1.2)

м3/c

    1. Максимальный расход сточных вод

Максимальный часовой расход сточных вод определяется по формуле 1.3

(1.3)

где коэффициент неравномерности притока сточных вод, принимается в соответствии с п. 2.7 по табл. 2 [5],

м3

Максимальный секундный расход сточных вод определяется по формуле 1.4

(1.4)

м3

    1. Минимальный расход сточных вод

Минимальный часовой расход сточных вод определяется по формуле 1.5

(1.5)

где коэффициент неравномерности притока сточных вод, принимается в соответствии с п. 2.7 по табл. 2 [5],

м3

Минимальный секундный расход сточных вод определяется по формуле 1.6

(1.6)

м3

    1. Концентрация загрязнений в сточной жидкости

Концентрация загрязнений в сточной жидкости, поступающей на ОСК, принимается по заданию

мг/л – концентрация взвешанных веществ в сточной жидкости поступающих на ОСК

мг/л – концентрация БПКполн в сточной жидкости поступающих на ОСК

    1. Приведенное число жителей

Приведенное число жителей по взешанным веществам определяется по формуле 1.7

(1.7)

где норма взвешанных веществ на одного жителя в сутки, согласно п. 6.4 по табл. 25 [5], г/сут на чел.

чел

Приведенное число жителей по БПКполн определяется по формуле 1.8

(1.8)

где норма БПКполн на одного жителя в сутки, согласно п. 6.4 по табл. 25 [5], г/сут на чел.

чел

    1. Коэффициент смешения для летнего и зимнего периодов

Определяется по формуле 1.9

(1.9)

где расстояние до расчетного створа по фарватеру, м (см. рис.1)

коэффициент, учитывающий гидравлические факторы смешения, определяется по формуле 1.10

(1.10)

где коэффициент, характеризующий тип выпуска (принят для руслового выпуска),

коэффициент извилистости русла, =1,24

коэффициент турбулентной диффузии, определяется по формуле В.М. Маккавеева. В данном документе формула 1.11

(1.11)

где средняя скорость в реке для соответствующего периода года,

м/с

м/с

средняя глубина реки для соответствующего периода года,

м

м

ускорение свободного падения, м/с²

коэффициент Буссинеска,

коэффициент Шези, определяется по формуле 1.12

(1.12)

где коэффициент шероховатости, принимается в зависимости от характеристики русла и периода года,

расход воды в реке для соответствующего периода года,

м³/с

м³/с

    1. Коэффициент смешения по кислородному балансу

Определяется только для зимнего периода, по формуле 1.9

(1.9)

где расстояние до расчетного створа, равное двухсуточному прохожде­нию воды водоема от места выпуска, определяется по формуле 1.13 (см. рис.1)

(1.13)

м

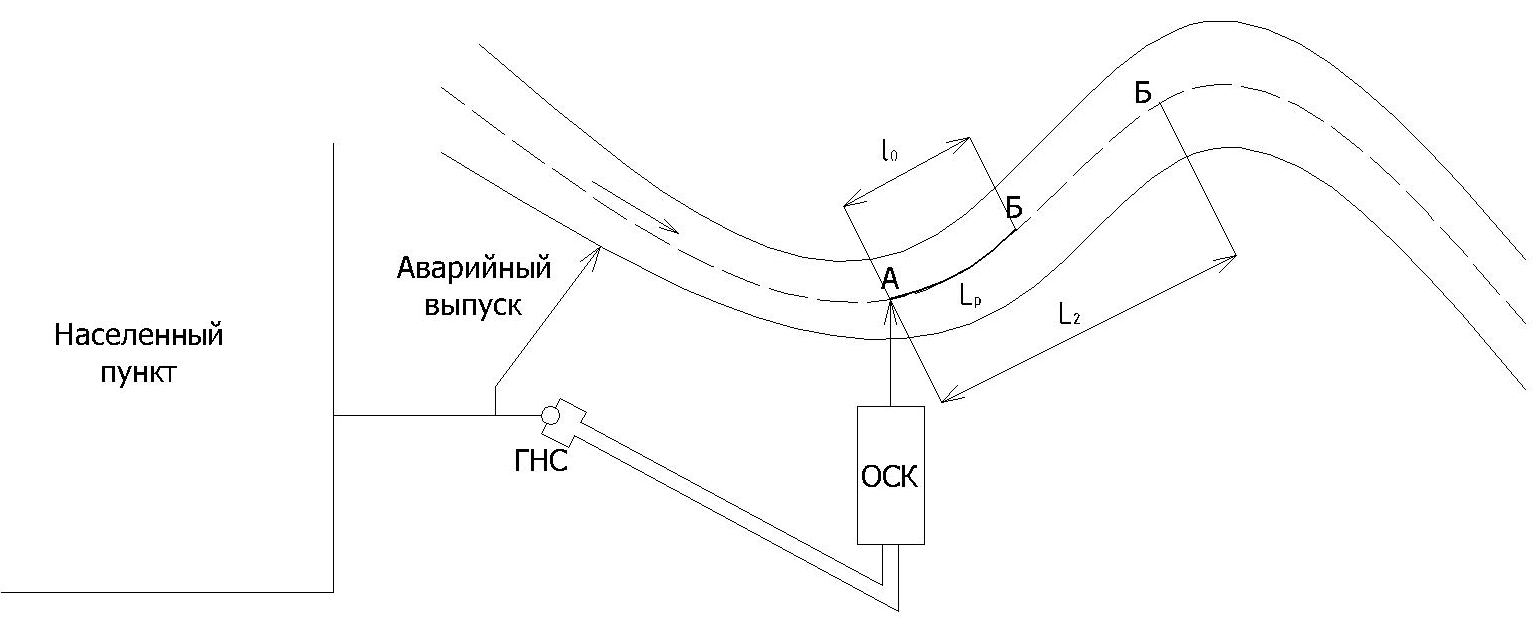

Рисунок 1: Ситуационный план ОСК и расчетных створов

    1. Кратность разбавления сточной жидкости водой водоема

Определяется по формуле 1.14

(1.14)

раз

раз

    1. Кратность разбавления по кислородному балансу

Определяется только для зимнего периода по формуле 1.15

(1.15)

раз

    1. Допустимая концентрация взвешенных веществ в сточной жидкости, сбрасываемой в водоем.

Определяется по формуле 1.16

(1.16)

где допустимое увеличение взвешенных веществ в водоеме после смешения со сточной жидкостью, мг/л (см. п.1.1)

концентрация взвешенных веществ в водоеме для соответствующего периода года, по заданию:

мг/л

мг/л

мг/л

мг/л

    1. Допустимая концентрация БПКполн в сточной жидкости, сбрасываемой в водоем.
