Пояснительная записка к курсовому проекту

«Одноэтажное промышленное здание»

Разработал студент 4 курса

гр. 15	4	М.Д. Крылова
	(подпись, дата)

Проверил

		И.А. Ямбаев
	(оценка, подпись, дата)

Нижний Новгород – 2013

Содержание:

1.Компановка стального каркаса…………………………………………….3

2. Сбор нагрузок………………………………………………………………5

2.1 Постоянная нагрузка на ригель……………………………………….5

2.2 Снеговая нагрузка……………………………………………………...11

2.3 Ветровая нагрузка………………………………………………………13

2.4 Нагрузка от мостовых кранов………………………………………….17

3. Статические расчет поперечной рамы……………………………………..21

3.1 С колонной сплошного сечения………………………………………..21

3.2 С колонной постоянного сечения………………………………………26

4. Подбор сечений элементов фермы…………………………………………..30

5. Конструктивный расчет колонны………………………..………………….32

5.1 Конструирование и расчет стержня колонны…………………………32

5.2 Конструирование и расчет узла сопряжения верхней и нижней части колонны………………………………………………………………………..…42

5.3 Конструирование и расчет базы колонны……………………………..46

5.4 Расчет анкерных болтов………………………………………………...51

Библиографический список…………………………………………………...53

Приложения……………………………………………………………………54

1 Компоновка стального каркаса

1. Определение вертикальных размеров

Вертикальные размеры:

Расстояние от головки подкранового рельса до низа несущих конструкций покрытия определяется следующим образом:

где Н_кр=2750 мм - габаритная высота крана по ГОСТ на кран по таблице [2];

100 мм - конструктивный зазор в мм по ГОСТ;

f=1040 мм-зазор, учитывающий прогибы конструкций покрытия;

.

Отметка головки подкранового рельса определяется по формуле:

где Н₀ = 12000 мм- полезная высота цеха;

.

Определяем длину верхней части колонны до низа ригеля по формуле:

где Н_ПБ = 1070 мм-высота типовой подкрановой балки пролётом 36 м для крана грузоподъёмностью 32 т[2];

h_р-120 мм-высота подкранового рельса;

.

Длину нижней части колонны определяем по формуле:

где h_b=600 мм – высота заглубления базы ниже отметки чистого пола;

Полную высоту колонны находим по формуле:

Высота ригеля фермы на опоре, рекомендуемая по типовым конструкциям по серии 1.460.3-18, Н_ф=3150 мм.

Горизонтальные размеры:

Высоту поперечного сечения верхней части колонны (рис.1.1) определяем по формуле:

_,

Принимаем h₂=500 мм. Привязка а=250 мм.

Высоту сечения нижней части колонны найдём из выражения:

Расстояние от разбивочной оси ряда колонн до оси подкрановой балки должно удовлетворять условию:

где В-вылет концевой балки за пределы оси рельса;

с75+450-конструктивный зазор между торцом мостового крана и внутренней плоскости колонны;

Принимаем . Тогда:

_{Проектируем нижнюю часть колонны сплошной.}

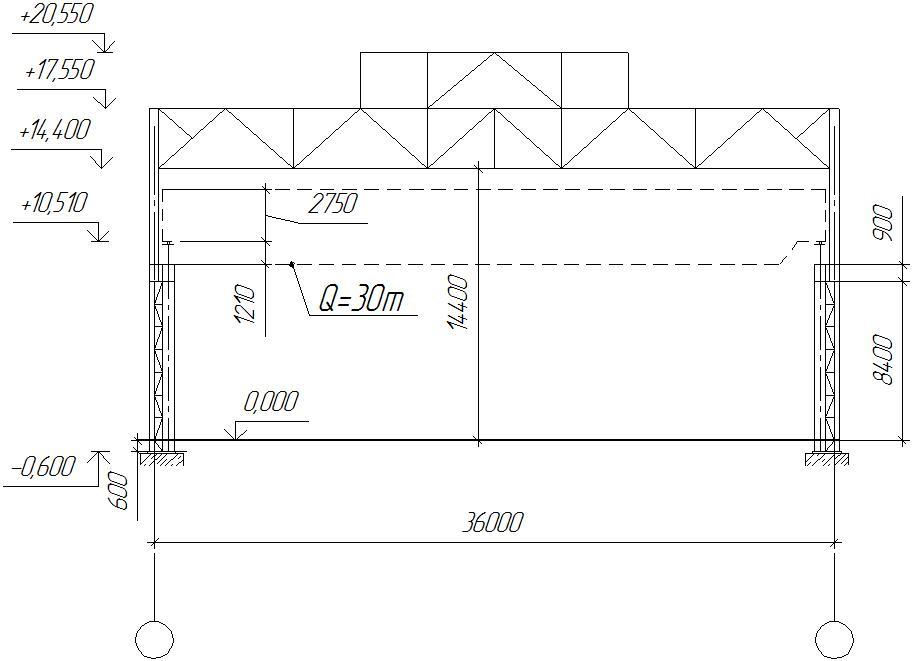

_{Рисунок 1. Схема компановки поперечной рамы}

2 Сбор нагрузок

2.1 Постоянная нагрузка на ригель

2.1.1 Расчет настила

Настил подбирается исходя из предельной равномерно распределённой нагрузки и расчётной схемы профилированных листов по ГОСТ 24045-94. Шаг листов настила составляет 3 м.

Принимаем трёхпролётную расчётную схему. Производим сбор нагрузок на настил в табл.1:

Таблица 1 – Определение нагрузки на профилированный настил

Тип и состав покрытия	Ед. изм.	Нормативное значение	γf	Расчетное значение
1	2	3	4	5
Гидроизоляция 2слоя техноэласта с посыпкой	кН/м2	0,05∙2=0,10	1,2	0,12
Утеплитель – РУФ БАТТС t=120 мм=0,12 м; γ=130 кг/м3	кН/м2	0,156	1,2	0,1872
Пароизоляция – 1 слой изоспана	кН/м2	0,05	1,2	0,06
Снеговая нагрузка μ=1	кН/м2	1,26	1,43	1,8
Всего:	кН/м2	1,56		2,17

Принимаем настил НС44-1000-0,7 с нагрузками для трёхпролётной схемы 2,85 кН/м², вес настила 0,074 кН/м².
