9) Геометрическое нивелирование.
Нивелирование - совокупность измерений на местности, в результате которых определяют превышения между точками местности с последующим вычислением их высот относительно принятой исходной поверхности. Такой исходной поверхностью обычно является основная уровенная поверхность, соответствующая среднему уровню воды морей и океанов в спокойном состоянии. В России абсолютные высоты точек земной поверхности определяются в Балтийской системе высот, т. е относительно нуля Кронштадтского футштока.
Геометрическое нивелирование – совокупность работ по определению превышений между точками с помощью нивелира и пары реек. Нивелир – геодезический прибор, у которого луч визирования в рабочем положении строго горизонтален. Нивелир представляет собой сочетание зрительной трубы с цилиндрическим уровнем либо оптическим компенсатором, которые служат для приведения визирной оси трубы в горизонтальное положение. Нивелирные рейки имеют вид деревянных брусков с делениями, оцифрованными снизу (от «пятки» рейки) вверх.
Различают два способа геометрического нивелирования вперед и из середины.

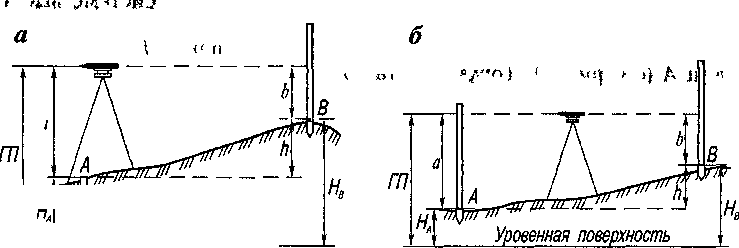

При нивелировании вперед (а) нивелир устанавливают в точке А, отметка которой Нд известна, таким образом, чтобы окуляр зрительной трубы находился над этой точкой В точке В отвесно устанавливают нивелирную рейку. С помощью рулетки или рейки измеряют высоту нивелира i, т е отвесное расстояние от центра окуляра до точки А, над которой установлен нивелир. Приводят визирную ось нивелира в горизонтальное положение и делают отсчет b по рейке. При нивелировании вперед превышение равно высоте прибора минус отсчет по рейке.
Величина НА + i — ГП представляет собой высоту визирного луча нивелира над уровенной поверхностью и называется горизонтом прибора.
Высота точки равна горизонту прибора минус отсчет по рейке, установленной в этой точке.
При нивелировании из середины (рис. 92, б) нивелир устанавливают на одинаковых расстояниях между точками А и В; в этих точках отвесно устанавливают рейки и, последовательно визируя на рейки, берут отсчеты: по задней рейке — а, по передней — Ь. При нивелировании из середины превышение равно отсчету по задней рейке минус отсчет по передней рейке («взгляд назад» минус «взгляд вперед»). Превышение будет положительным при а > Ъ (передняя точка выше задней) и отрицательным при а < b (передняя точка ниже задней). Тогда высота точки В HB=HA+a-b.
Величина НА+а = Нв + Ь = ГП,т.е. представляет собой горизонт при бора. Отсюда Нв = ГП — b.
Определение высот точек с помощью горизонта прибора удобно выполнять, когда с одной станции (точки стояния нивелира) можно взять отсчеты по рейке на несколько точек.
Способ нивелирования из середины имеет заметные преимущества по сравнению с нивелированием вперед, так как в 2 раза повышает производительность труда и позволяет исключить влияние ряда погрешностей на точность определения превышений.
Геометрическое нивелирование независимо от способа его выполнения может быть простым и последовательным. Если превышения между двумя точками местности получают в результате одной установки нивелира (с одной станции), то такое нивелирование называется простым (рис. 92, б). Если нивелирование выполняют с целью передачи отметок на значительное расстояние либо построения профиля местности, то оно проводится с нескольких станций; такое нивелирование называется последовательным или сложным (рис. 92, в).

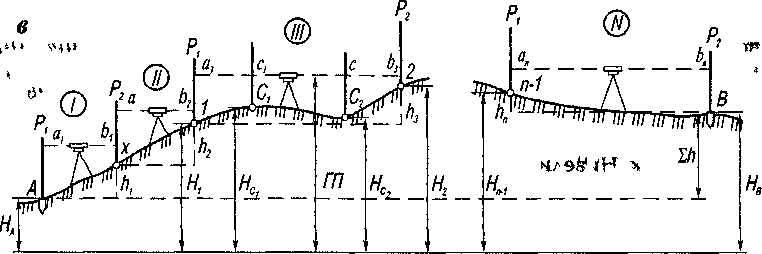

При последовательном нивелировании линия АВ разбивается на части, каждая из которых нивелируется с одной станции. Установив нивелир на станции I, берут отсчеты а] и Ъ{ по задней и передней рейкам и определяют превышение ht точки х относительно точки А. Затем заднюю рейку Р, из точки А переносят в точку 1, нивелир устанавливают на станции II и, взяв отсчеты по рейкам а2 и Ь2, находят превышения h2 и т. д.
При последовательном нивелировании образуется нивелирный ход, в котором точки х, 1, 2, ..., п — 1, являющиеся общими для двух смежных станций (т. е. передними на предыдущей и задними на последующей станциях), называются связующими. Точки установки рейки, расположенные между связующими точками, называются промежуточными; они служат обычно для получения отметок характерных точек рельефа hn=an-bn.
Общее превышение между точками А к В будет равно алгебраической сумме превышений. Определив превышения между связующими точками, можно последовательно вычислить их отметки.
Если требуется определить отметку только конечной точки хода, то ее вычисляют по формуле HB = HA+hAS=HA+hп
Отметки промежуточных точек вычисляются, как правило, через горизонт прибора ГП после определения отметок связующих точек.
Организация работ по нивелированию. Нивелирные сети III и IV классов развиваются внутри полигонов высшего класса в виде отдельных ходов либо систем ходов с узловыми точками и служат для высотного обоснования топографических съемок и решения инженерных задач.
Организация нивелирования включает в себя составление проекта, рекогносцировку местности, закладку нивелирных знаков (реперов и марок), поверки и исследования приборов, производство полевых ра бот, обработку результатов полевых наблюдений и вычисление высот пунктов нивелирования.
Проектирование выполняется на картах масштаба 1:100 000 и крупнее. На карту наносятся направления проектируемых нивелирных ходов, а также выполненные ранее работы по нивелированию всех классов и пункты плановых геодезических сетей. Техническим проектом устанавливаются перечень работ, их объем и смета, порядок выполнения и технические указания по производству работ.
В процессе рекогносцировки местности проверяется сохранность исходных пунктов, выбираются места закладки реперов и уточняется проект. Нивелирные знаки закладываются в местах, где может быть обеспечена их неподвижность, долговременная сохранность и удобство пользования.
Нивелирование III и IV классов выполняют приборами, удовлетворяющими следующим требованиям: увеличение трубы — не менее 30х и 25х соответственно, цена деления контактного цилиндрического уровня — не более 25 — 30" на 2 мм. Этим требованиям отвечают точные нивелиры Н-3, 2Н-ЗЛ, Н-ЗК, 2Н-ЗКЛ и ЗН-2КЛ. При нивелировании III класса могут быть использованы ранее выпускавшиеся отечественные нивелиры НА-1, НС-3 и зарубежные — №007, №025 (ФРГ), №-ВЗ, №-В4, №-В5, №-В6 (Венгрия) и др., а при нивелировании IV класса — кроме того, нивелир НС-4.
Нивелирование выполняют с помощью штриховых инварных реек (при нивелировании III класса с использованием нивелиров с плоскопараллельной пластиной) или шашечных 3-метровых двусторонних реек типа РН-3. Перед началом работ нивелиры и рейки исследуют и поверяют. Случайные погрешности дециметровых и метровых интервалов реек не должны превышать: для III класса — 0,5 мм, IV класса — 1,0 мм.
Рассмотрим порядок производства полевых работ по нивелированию III и IV классов, выполняемому нивелирами типа Н-3 (Н-ЗК) с использованием двухсторонних шашечных реек.
Производство нивелирования III класса. Нивелирование III класса выполняют способом из середины в прямом и обратном направлениях секциями по 20 — 30 км. Расстояние от нивелира до реек измеряют тонким тросом, просмоленной бечевой или другими способами. Нормальная длина визирного луча составляет 75 м. Неравенство плеч на станциях должно быть не более 2 м, а накопление их по секции — не более 5 м. Высота визирного луча над подстилающей поверхностью должна быть не менее 0,3 м. При работе на станции нивелир защищают от солнечных лучей с помощью зонта. Рейки устанавливают на костыли или башмаки в отвесное положение по круглому уровню.
Нивелирование выполняют в периоды спокойных и четких изображений. В солнечные летние дни из-за сильного влияния рефракции не следует проводить нивелирование в течение 1 — 1,5 ч после восхода и перед заходом солнца.
Нивелирование на станции выполняют в следующем порядке.
1. Нивелир устанавливают в рабочее положение по круглому уровню и наводят зрительную трубу на черную сторону задней рейки Р} (рис. 101). Элевационным винтом приводят пузырек цилиндрического уровня в нуль-пункт и берут отсчеты по среднему (ач) и дальномерным штрихам (ач', ач"). При работе нивелиром с компенсатором наблюдения выполняют сразу после визирования на рейку
2.Визируют на черную сторону рейки Р2 и, выполнив те же действия, берут отсчеты Ъц, Ь'ц, Ъ"ч. 3.По сигналу наблюдателя реечники поворачивают рейки красной стороной, после чего наблюдатель производит отсчеты сначала по передней Р2, а затем по задней рейке Р}, но только по среднему штриху.
Результаты измерений заносят в журнал установленной формы. На каждой станции выполняют вычисления и контроль наблюдений, для чего:
а) по отсчетам по дальномерным штрихам подсчитывают расстояние от нивелира до реек;сравнивают их с результатами непосредственного измерения тросом (бечевой) и вычисляют неравенство плеч;
б) для контроля сравнивают среднее из отсчетов по дальномерным штрихам с отсчетом по среднему штриху той же рейки, которые могут различаться не более чем на 3 мм, т. е.
в) вычисляют превышения по черной и красной сторонам реек.Если расхождение между значениями превышения, полученными по черной и красной стороне реек с учетом разницы пяток пары реек, не превышает 3 мм, то за окончательное значение превышения принимается среднее арифметическое.
4. После этого нивелир переносят на следующую станцию II, а задний реечник из точки 1 переходит с рейкой Р1 в точку 3, которая является передней для станции II. Измерения выполняют по той же программе.
При перерывах нивелирование следует заканчивать на постоянном репере или на трех костылях (кольях), являющихся точками последних двух станций. Колья забивают в дно ям глубиной 0,3 м и присыпают землей. После перерыва вновь измеряют превышение на последней станции, а при необходимости и на предпоследней. Если превышение изменилось не более чем на 3 мм, то ход продолжают. В противном случае нивелирование по секции выполняют заново от постоянного знака.
Привязка нивелирных ходов к реперам и маркам производится с целью включения точек хода в общегосударственную нивелирную сеть, а также для контроля нивелирования. При привязке хода к грунтовым и стенным реперам рейку устанавливают на головку репера. При привязке к стенной марке, находящейся обычно выше горизонта прибора, используют подвесную рейку, отсчетам по которой придается знак «минус».
По мере прокладки нивелирных ходов составляют их схему, на которой показывают все реперы и марки, местные предметы, на которые переданы отметки, превышения по основным и привязочным ходам, длины ходов и число станций.
Обработка результатов нивелирования включает проверку вычислений в полевых журналах, выполнение постраничного контроля, составление ведомости превышений, исправленных за длину среднего метра пары реек, определение высотной невязки, увязку превышений и вычисление отметок точек хода.
Высотная невязка в нивелирном ходе, опирающемся на два исходных пункта, определяется из выражения:
Согласно инструкции допустимая высотная невязка в нивелирных ходах III класса не должна превышать величины
Если фактическая невязка не превышает допустимую, то проводят уравнивание нивелирной сети одним из строгих способов, основанных на принципе метода наименьших квадратов По исправленным превышениям вычисляют отметки постоянных и временных реперов и значения их заносят в каталог высот пунктов нивелирования
Нивелирование IV класса. Нивелирование IV класса выполняют в одном направлении между пунктами, высоты которых определены нивелированием II и III классов. Нормальная длина визирного луча принимается равной 100 м. Расстояния от нивелира до реек измеряют шагами, неравенство плеч на станции не должно быть более 5 м, а накопление в секции — Юм. Высота визирного луча над подстилающей поверхностью должна быть не менее 0,2 м. При нивелировании на заболоченной местности рекомендуется применять нивелиры с компенсаторами.
Порядок работы при проложении нивелирных ходов IV класса в основном тот же, что и при нивелировании III класса. При выполнении наблюдений на станции для учета неравенства плеч дополнительно берут отсчеты по черным сторонам реек по одному из дальномерных штрихов.
Расхождение значений превышения на станции, определяемых по черным и красным сторонам реек, допускается до 5 мм с учетом разности пяток пары реек.
Основные этапы работ. Проектирование трассы. Инженерно-техническое нивелирование, выполняемое для обеспечения строительства линейных объектов, ведется по предварительно намеченной линии, представляющей собой ось будущего сооружения и называемой трассой. Весь цикл работ по его производству слагается из составления проекта, полевых и камеральных работ. Полевые работы включают рекогносцировку местности, разбивку пикетажа, поперечников и кривых, съемку полосы местности вдоль трассы, нивелирование трассы и поперечников. Камеральные работы состоят из обработки журналов нивелирования и составления профилей трассы и поперечников. Профиль служит в дальнейшем основой для проектирования сооружениясогласно заданным техническим условиям района.
Проектирование трассы выполняют по топографическим картам и планам либо аэрофотоснимкам. В зависимости от характера рельефа местности различают трассирование линейного сооружения по заданному направлению и по заданному уклону. Трассирование по заданному направлению выполняют в равнинных и слабопересеченных районах, где естественные уклоны не превышают допустимых. В условиях холмистой и гористой местности, где уклоны значительно превышают допустимые значения, трассы проектируют по заданному уклону.
Разнообразие видов линейных сооружений, их эксплуатационные и конструктивные особенности обусловливают некоторые различия в производстве инженерно-геодезических работ в каждом конкретном случае. Наиболее типичной является программа геодезических измерений при дорожных изысканиях, рассматриваемая далее.
Рекогносцировка и разбивка пикетажа на трассе. Съемка полосы местности вдоль трассы. Направление и основные точки трассы устанавливают в соответствии с ее проектом, намеченным на карте. В процессе рекогносцировки уточняют проектное положение трассы на местности и закрепляют точки поворота трассы деревянными столбами. При этом стремятся иметь минимальное число углов поворота; стороны трассы должны быть по возможности длинными, проходить по местности с небольшими уклонами, твердым грунтом и наименьшим количеством препятствий.
Плановой основой продольного нивелирования служит теодолитный ход, прокладываемый по трассе, в который включают все вынесенные в натуру основные точки трассы (начало и конец трассы, вершины углов поворота и др.). В процессе проложения теодолитного хода производят вешение линий между вершинами углов поворота трассы, измеряют горизонтальные углы, длины сторон и разбивают пикетаж (рис. 102).
Горизонтальные углы (правые или левые по ходу) в вершинах углов поворота трассы измеряют техническим теодолитом одним приемом. Углом поворота трассы <р (рис. 102, б) считается угол между продолжением предыдущего направления и новым направлением трассы. Как видно из рис. 102, б, в приведенном случае ср = 180° — /Злев или <р = /? — 180°.
Измерение длин сторон и разбивку пикетажа производят 20-метровой мерной лентой в одном направлении с контролем по нитяному дальномеру.
Разбивка пикетажа заключается в откладывании по трассе горизонтальных отрезков по 100 м, начиная от начального пункта трассы (см. рис. 102, а). При углах наклона скатов местности v > 3° в откладываемые наклонные отрезки D — 100 м вводят поправки за наклон Л£>н (со знаком «плюс»); углы наклона измеряют эклиметром. Концы каждого из отрезков, называемых пикетами, закрепляют деревянными кольями, забиваемыми вровень с землей; при нивелировании на эти косее лья устанавливают рейки. Рядом забивают сторожок, на котором подписывают номер пикета. Начало трассы обозначают ПКО, в результате номер пикета обозначит расстояние в сотнях метров от начала трассы.
Характерные точки перегиба скатов, а также места пересечения трассы с различными естественными препятствиями (овраги, реки и т. п.) и инженерными сооружениями (дороги, подземные и наземные коммуникации) отмечают ((плюсовыми» точками, которые обозначают на местности сторожками. Их положение на трассе определяется номером предыдущего (младшего) пикета плюс расстояние от этого пикета до «плюсовой» точки (например, ПК1 + 65,3).
В характерных местах рельефа перпендикулярно к направлению трассы с помощью эккера и мерной ленты разбивают поперечники, длина которых зависит от ширины сооружения. На поперечнике закрепляют кольями его концы, точку пересечения с осью трассы и точки перегиба скатов вправо и влево от оси трассы. На сторожках подписывают пикетные обозначения точек поперечников
Через каждые 1,5 —2 км трассы закладывают временные реперы, а через 15 — 25 км вне зоны влияния будущих земляных работ — грунтовые реперы постоянного типа.
Одновременно с разбивкой пикетажа по обеим сторонам от оси трассы производят контурную съемку полосы местности шириной 100 —200 м. Обычно в полосе шириной до 25 м влево и вправо от трассы съемку ситуации выполняют способом ординат с использованием мерной ленты, эккера и вех; съемка полосы от 25 до 50 — 100 м в обе стороны от трассы выполняется глазомерно.
Данные по разбивке пикетажа и результаты съемки ситуации заносят в пикетажную книжку, которая ведется в определенном масштабе (1:1000— 1:5000) на листах миллиметровой бумаги (рис. 102, в). На каждой станции пикетажной книжки проводится ось трассы, показываются расположения пикетов, плюсовых точек на поперечниках, вершин углов поворота и их обозначения с элементами кривых, характерных точек ситуации, даются необходимые размеры, полученные в результате съемки, с пояснительными записями; повороты трассы показывают стрелками.
