29) Буссольная съемка.
Полуинструментальная, точность ниже мензульной и тахеометрической, но проста в исполнении, не требует громоздких приборов. Часто проводится вместе с барометрическим нивелированием.
Порядок работы в поле:
Разбить полигон. Расставить и закрепить точки, с которых будет вестись съемка, измерить расстояние между ними.
На всех точках полигона измерить либо внутренние углы, либо азимуты сторон полигона. Все измерения дважды, прямые и обратные.
С каждой точки проводить съемку подробностей.
При камеральной обработке результаты съемки накладывают на планшет.
30) Спутниковые методы определения координат.
Используются спутники. Наиболее популярны ГЛОНАСС и GPS. Система определения местоположения:
Созвездие ИСЗ – космический сегмент. 24 спутника (21 основной, 3 резервных). Глонасс: 3 орбитальные плоскости по 8 спутников, высота 19100 км, наклонение орбит 64,80. GPS: 6 орбит по 4 спутника, высота 20138 км, наклонение к плоскости экватора 550 и сдвинуты между собой на 600 по долготе. Период обращения 12 часов звездного времени. Каждый спутник проходит над одной и той же точкой ежедневно примерно на 4 минуты раньше вчерашнего.
Сегмент управления. Глонасс: центр управления системой (Москва), контрольные станции (Москва), командные станции слежения (Санкт-Петербург, Воркута, Якутск, Петропавловск-Камчатский, Енисейск, Улан-Удэ, Уссурийск), квантово оптические станции (Уссурийск), системы контроля фаз (Москва), аппаратура контроля поля (Москва, Уссурийск). GPS: главная станция управления (авиабаза Фалькон в штате Колорадо), станции слежения (базы на Гавайских островах, островах Вознесения, Диего-Гарсия, Кваджелейн), наземные антенны, главная станция слежения (колорадо Спрингс).
Сегмент пользователей. Аппаратура потребителей. Навигаторы, приемники ручного формата.
Часы на спутнике постоянно контролируются с Земли. ИСЗ перемещаются в пространстве согласно законам небесной механики. Наибольшее распространение получили приемники одночастотные двенадцатиканальные и двухчастотные по 12 каналов на каждую частоту. Для выполнения высокоточных измерений частоту сигнала понижают путем вычитания частоты генератора приемника. Приемник принимает сигналы не менее чем от 4 спутников. На выделенной частоте проводят фазовые измерения. Влияние ошибок можно уменьшить при одновременном использовании нескольких приемников, установленных на определенных пунктах, синхронно принимающих сигналы с одних и тех же спутников.
Метод линейных засечек, опорные пункты – КА, координаты которых известны в любой момент времени. Если известны расстояния от спутникового приемника до трех КА, то в результате пересечения трех сфер, которым соответствуют расстояния, получаются 2 точки. Одна истинная, другая ложная, т.к. находится очень глубоко или очень высоко.
31) Государственная плановая геодезическая сеть.
1,2,3,4 классы. Различаются точностью угловых и линейных измерений, длиной сторон сетей и порядком их последовательного развития. 334000 пунктов. Сеть 1 класса развивалась для научных исследований и построения единой системы координат на территории страны. Создавалась методами трилатерации и полигонометрии Сети 1 и 2 классов – АГС. Стороны треугольника 20-25 км, допустимая погрешность в определении углов 0,7 секунд, в сторонах 7-10 см, общая погрешность в 200-километровом звене триангуляции 0,6 м. Внутри сети 1 класса сеть второго классаю Стороны треугольников 3-20 км, среднеквадратическая погрешность углов не более 1 секунды. Сети 3 и 4 класса развивались по мере надобности. 3 класс: длина сторон треугольника 5-8 км, погрешность углов не более 1,5 градусов. 4 класс: длина сторон треугольника 2-5 км, погрешность углов не более 2 секунд.
Средняя плотность: 1 пункт на 38 (75-90) км2.
Каждый пункт триангуляции закрепляется на местности. Его закладывание зависит от физико-географических условий, от грунта и промерзания. Блоки закладывают один над другим в котловане, вырытом ниже глубины промерзания грунта. В верхнюю поверхность заделываются чугунные марки с обозначением точкой-отверстием или крестом. Над центрами устанавливается пирамида (из дерева или металла) или сигнал (из дерева) высотой 60 м. Металллический центр прикрывают грунтом. Пункт окапывается и подлежит государственной охране.
Триангуляция 1-го класса создается в виде астроно-геодезической сети и призвана обеспечить решение основных научных задач, связанных с определением формы и размеров Земли. Она является главной основой развития сетей последующих классов и служит для распространения единой системы координат на всю территорию страны. Ее построение осуществляют с наивысшей точностью, которую могут обеспечить современные приборы при тщательно продуманной методике измерений.
Сети триангуляции 1-го класса строят в виде рядов треугольников, близких к равносторонним, располагаемых вдоль меридианов и параллелей и отстоящих друг от друга на 200 км. Пересекаясь между собой, ряды треугольников образуют замкнутые полигоны периметром 800— 1000 км (рис. 21). В местах пересечения звеньев полигонов 1-го класса измеряют базисные стороны либо определяют длины выходных сторон на основе базисных сетей. На концах базисных (выходных) сторон определяют пункты Лапласа, т. е. производят астрономические наблюдения для определения широт и долгот пунктов и азимутов направлений.
Триангуляцию 2-го класса строят в виде сплошных сетей треугольников, заполняющих полигоны триангуляции 1-го класса. Она является опорной сетью, служащей для развития сетей последующего сгущения и геодезического обоснования всех топографических съемок.
Триангуляция 3-го и 4-го классов является дальнейшим сгущением государственной геодезической сети и служит для обоснования топографических съемок крупного масштаба. Ее строят в виде вставок жестких систем или отдельных пунктов в сети старших классов.
Трилатерация. Государственные геодезические сети 3-го и 4-го классов могут создаваться также методом трилатерации. Трилатерация представляет собой систему треугольников, в которых измерены длины всех сторон. Из решения треугольников определяют горизонтальные углы, а через них — дирекционные углы сторон. Дальнейшие вычисления координат пунктов производят так же, как и в триангуляции.
При этом схема сети принимается такой же, как и в триангуляции соответствующего класса. Длины сторон в сети трилатерации измеряют, как правило, радио-и светодальномерами. При этом относительные погрешности измерения сторон не должны превышать: для 3-го класса — 1:100 000, для 4-го класса — 1:40 000.
Полигонометрия. В лесистой равнинной местности, где развитие сети триангуляции затруднительно либо экономически нецелесообразно из-за сложных местных условий, используют метод полигонометрии.
Углы в полигонометрии измеряют теодолитами соответствующей точности. Для измерения длин сторон полигонометрических ходов применяют свето- и радиодальномеры, оптико-механические дальномеры, инварные проволоки, ленты и т.п. Длины сторон могут быть определены также от измеренного базиса через вспомогательную геометрическую фигуру с измеренными углами. Поэтому в зависимости от способа измерения сторон полигонометрию разделяют на:
а) траверсную, или магистральную (рис 23, а), — с непосредственным измерением сторон хода;
б) параллактическую, или базисную, основанную на косвенном определении сторон по короткому базису и острым параллактическим углам (рис. 23, б). При этом непосредственные линейные измерения сводятся к минимуму.

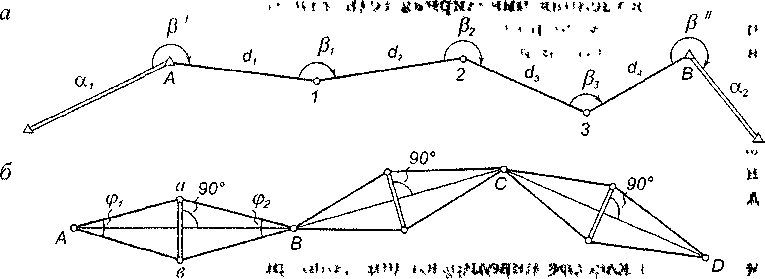

Рис. 23 Политонометрия а — траверсная (магистральная); б — параллактическая (базисная)
Полигонометрия 1-го класса строится в виде вытянутых по направлениям меридианов и параллелей ходов, образующих звенья первоклассного полигона с периметром 700 — 800 км. На концах звена (в вершинах полигонов) определяют пункты Лапласа. Полигонометрию 2-го класса развивают внутри полигонов триангуляции или полигонометрии 1-го класса в виде сети замкнутых полигонов с периметром 150— 180 км. Полигонометрия 3-го и 4-го классов строится в виде систем ходов с узловыми пунктами или одиночных ходов, опирающихся на пункты государственной геодезической сети высших классов. Основные характеристики полигонометрии приведены в табл. 6.
Таблица 6 Основные характеристики полигонометрии 1, 2, 3 и 4-го классов
Класс "полигонометрии |
Максимальное число сторон в ходе |
Длины сторон, км |
Средняя квад- ратическая погрешность измерения угла |
Относительная погрешность измерения длины стороны |
1 |
12 |
8-30 |
0,4" |
1:400 000 |
2 |
6 |
5-18 |
1,0 |
1:200 000 |
3 |
6 |
3-10 |
1,5 |
1:100 000 |
4 |
20 |
0,25-2 |
2,0 |
1:40 000 |
