5)Рельеф.
Рельеф – совокупность неровностей земной поверхности естественного происхождения.
Горизонталью называется плавная линия на земной поверхности, соединяющая точки с равными высотами. Термин «горизонталь» иногда заменяют термином «изогипса», что означает «линия одинаковых высот». Понятие о горизонтали можно получить, если представить, что участок физической поверхности Земли сечется рядом горизонтальных плоскостей Pv P2, Р3, Р4 и т. д (рис. 19, а), расположенных по вертикали на одинаковом друг от друга расстоянии h. Спроектировав образованные в сечениях линии на горизонтальную плоскость О, получим ряд замкнутых кривых — горизонталей.
Расстояние h между соседними секущими плоскостями называется высотой сечения рельефа. Высота сечения рельефа на планах и картах устанавливается в зависимости от характера рельефа местности и масштаба съемки. Чем меньше высота сечения рельефа h, тем подробнее изображается рельеф. По существующим инструкциям для топографических планов и карт различных масштабов приняты определенные сечения рельефа в зависимости от типа рельефа.
Масштаб съемки
Высота сечения рельефа, м: равнинного и пересеченного. ДО горного и предгорного
:500 |
1:1000 |
1:2000 |
1:5000 |
1:10 000'' |
0,5 |
0,5 |
0,5-1,0 |
1,0-2,0 |
2,0 - 2,5 ' |
1,0 |
1,0 |
2,0 |
2,0-5,0 |
5,0-10,0 |
Рис. 19. Сущность способа горизонталей: а — принцип образования горизонталей;
б — горизонтали и полугоризонтали
Изгибы горизонталей позволяют судить о форме рельефа. Если некоторые мелкие, но важные подробности рельефа невозможно изобразить горизонталями основного сечения, то на карте пунктирными линиями дополнительно проводят полугоризонтали, а при необходимости — и четвертъгоризонтали (рис. 19, б).
Крутой склон изображается более частыми горизонталями, пологий — более редкими.
Расстояние между двумя смежными горизонталями в плане называется заложением. По величинам заложений можно судить о крутизне склонов. Для облегчения чтения рельефа и определения направления скатов перпендикулярно горизонталям ставятся бергштрихи. Каждая пятая (иногда четвертая) основная горизонталь проводится утолщенной и подписывается в разрыве основанием цифр в сторону падения ската.
На топографических картах горизонталями изображаются формы рельефа, у которых угол наклона ската не превышает 45°. При изображении более крутых скатов пользуются особыми условными знаками. К числу дополнительных знаков при изображении рельефа горизонталями относятся также подписи отметок вершин, глубин и других высот, характеризующих рельеф.
Основные формы рельефа. В зависимости от характера рельефа местность делят на равнинную, холмистую и горную. Рельеф местности слагается из различных сочетаний форм земной поверхности, к основным из которых относятся холм, котловина, хребет, лощина и седловина.
Холм, гора — выпуклая конусообразная форма рельефа, возвышающаяся над окружающей местностью. Наивысшая точка - вершина. От вершины во все стороны идут склоны, или скаты; линия перехода скатов в окружающую равнину называет ся подошвой. Гора отличается от холма размерами и крутизной скатов; при высоте над окружающей местностью до 200 м подобная форма рельефа с пологими скатами называется холмом, а более 200 м с крутыми скатами — горой. Горы и холмы изображаются замкнутыми горизонталями с бергштрихами, направленными от вершины к подошве.
Котловина (впадина) — противоположная горе (холму) форма рельефа, представляющая чашеобразное углубление земной поверхности. Самая низкая точка котловины - дно. Боковая поверхность котловины состоит из скатов; линия их перехода в окружающую местность называется бровкой. Котловина, как и гора, изображается замкнутыми горизонталями, но бергштрихи направлены ко дну.
Хребет — вытянутая и постепенно понижающаяся в одном направлении возвышенность. Обычно представляет ответвление горы или холма. Линия, соединяющая самые высокие точки хребта, от которой в противоположные стороны отходят скаты, называется водоразделом. Хребет изображается выпуклыми горизонталями, направленными выпуклостью в сторону понижения местности.
Лощина — вытянутое в одном направлении углубление земной поверхности с постепенно понижающимся дном. Два ската лощины, сливаясь между собой в самой низкой ее части, образуют линию водотока (водослива), или тальвег. Разновидностями лощины являются: долина — широкая лощина с пологими скатами; овраг (в горной местности — ущелье) — узкая лощина с обрывистыми обнаженными скатами; балка — заросший травой и кустарником овраг с выположенными обрывами. Лощина изображается вогнутыми горизонталями, направленными вогнутостью в сторону понижения местности; обрывистые склоны оврага изображаются специальными условными знаками.
Седловина — пониженный участок местности, расположенный на хребте между соседними вершинами. От седловины берут начало две лощины, распространяющиеся в противоположных направлениях. В горной местности седловины служат путями сообщения между противоположными склонами хребта и называются перевалами. Седловина изображается горизонталями, обращенными выпуклостями навстречу друг к другу.
Вершина горы, дно котловины, самая низкая точка седловины и точки перегиба скатов называются характерными точками рельефа, а линии водораздела и водотока — характерными линиями рельефа.

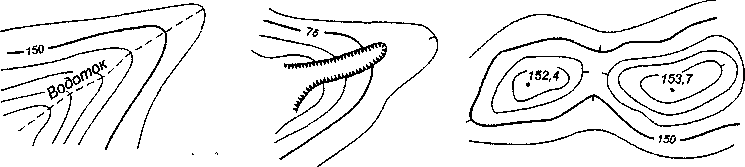

Z Лощина д Овраг
' г'-'-'
е Седловина

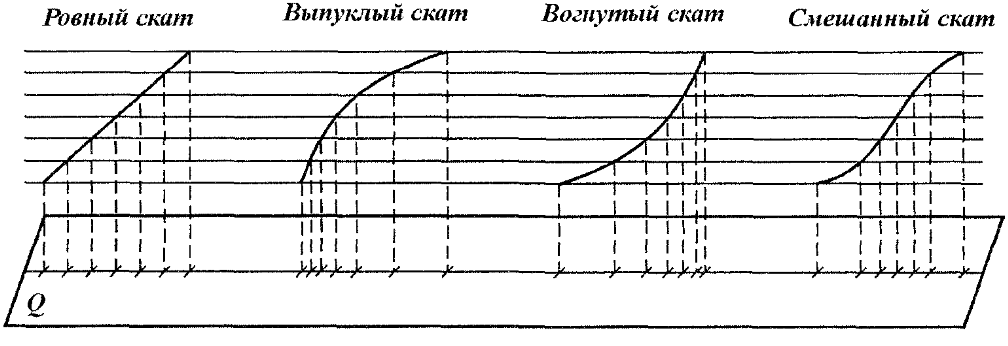

Горизонтали, изображающие ровный скат, располагаются на одинаковых расстояниях друг от друга. При выпуклом скате расстояния между горизонталями у подошвы меньше, чем у вершины. При вогнутом скате горизонтали у подошвы отстоят друг от друга на большем расстоянии, чем у вершин. Следовательно, по характеру горизонталей на топографической карте или плане можно установить форму скатов.
