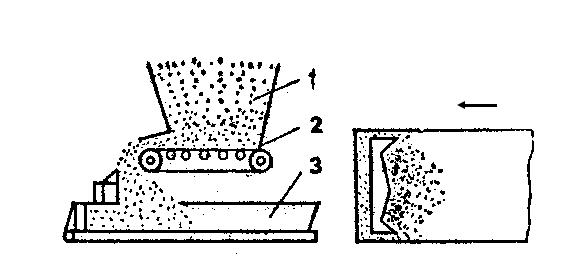

С плужковым разравнивателем
1 – бункер;
2 – ленточный питатель;
3 – форма;

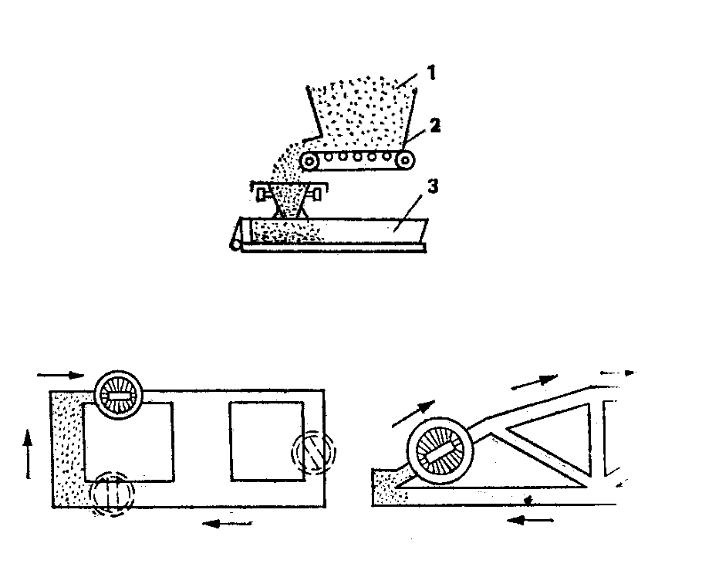

С поворотной воронкой
1 – бункер;
2 – ленточный питатель;
3 – форма;
Для стеновой панели |
Для фермы |

С винтовым питателем
1 – винтовой питатель;
2 – распределительный конус
1
2

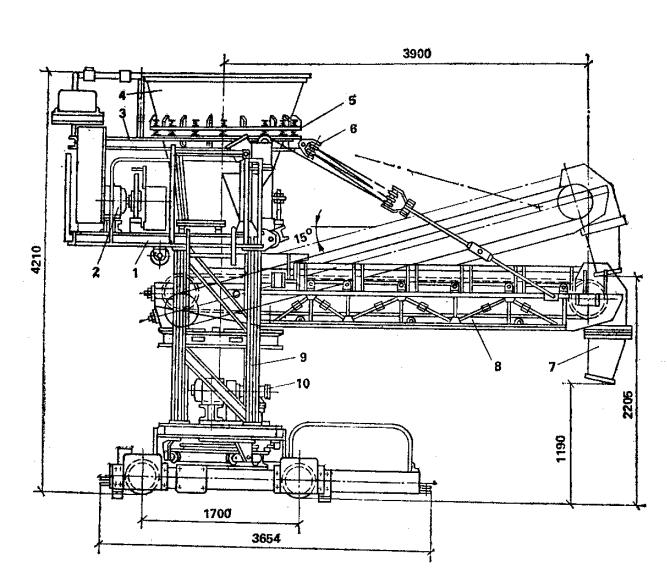

Бетонораздатчик консольного типа СМЖ-71А
1 – цепь;
2,10 – приводы поворота питателя; 3 – площадка обслуживания; 4 – бункер;
5 – пружинная подвеска бункера;
6 – система блоков подъема питателя; 7 – точка выдачи смеси;
8 – питатель ;
9 – поворотная платформа

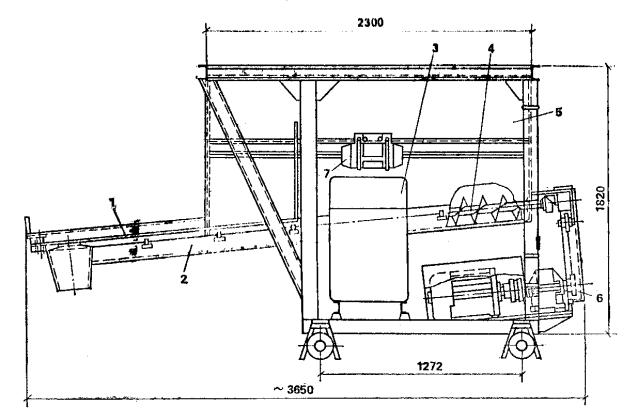

Схема бетонораздатчика СМЖ 364
1 |
– отражатель; |
5 |
– бункер с опорной рамой; |
2 |
– желоб; |
6 |
– привод шнека; |
3 |
– электрооборудование; |
7 |
- вибратор |
4 |
– шнек подачи смеси |
|
|

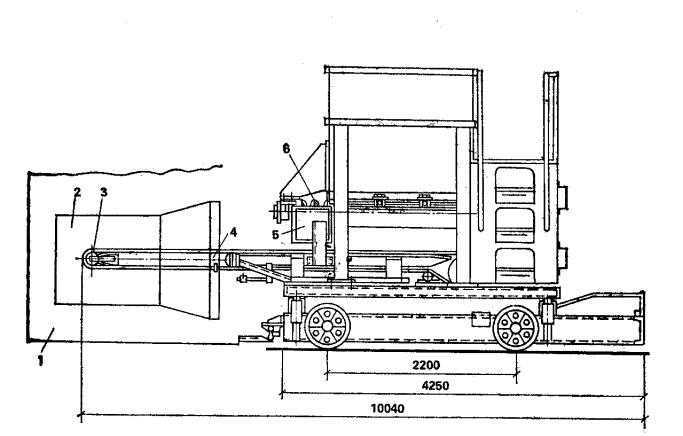

Схема питателя СМЖ 354
1 – кожух звукоизоляции центрифуги;
2 – роликовая центрифуга;
3 – лента;
4 – конвейер;
5 – опора винтового питателя;
6 – винтовой питатель

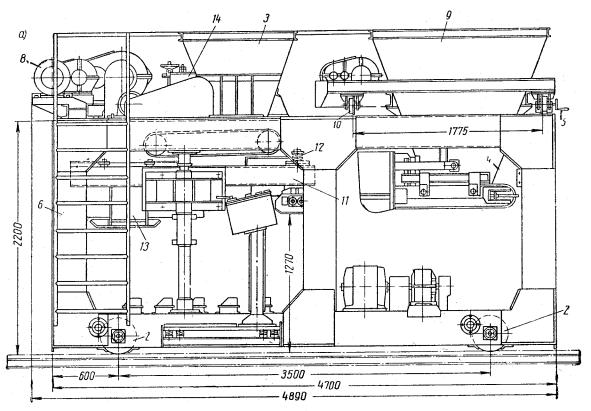

Универсальный бетоноукладчик
1 |
– рама; |
8 – привод питателя; |
|
2 |
– колеса; |
9 – дополнительный бункер; |
|
3 |
– широкий бункер; |
10 |
– колеса бункера; |
4 |
– заслонка; |
11 |
– рама; |
5 |
– винтовой механизм; |
12 |
– пружины; |
6 |
– щиток; |
13 |
– вибронасадок; |
7 |
– питатель; |
14 |
– привод подъема |

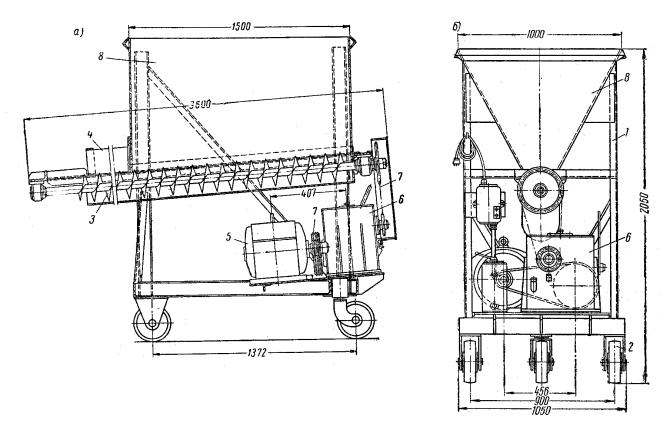

Шнековый бетоноукладчик
1 – рама; 2 – колеса; 3 – шнек; 4 – кожух; 5 – четырехскоростной двигатель; 6 – коробка скоростей; 7 – цепная передача;8 - бункер

14.6. Параметры устройств для укладки и распределения бетонной смеси
Полезный объем бункеров, при периодическом их заполнении:
Vб 1,2 * Vизд
1
- пустотность бетонной смеси
При непрерывном заполнении бункера: V 1м3
При формовании изделий из литых и подвижных бетонных смесей применяют бункеры с наклоном стенок 55о – 65о и сечением выходного отверстия 200х400 мм
При формовании изделий из малоподвижных бетонных смесей применяют бункеры с наклоном стенок = 70о и сечением выходного отверстия 400х500 мм
Транспортная скорость бетоноукладчиков:
20 25м / мин
Скорость рабочего хода бетоноукладчиков с поворотной воронкой:
15 18м / мин
Скорость рабочего хода фактуроукладчиков:
10 12м / мин
Скорость рабочего хода поперечных кареток бетоноукладчиков:
6 8м / мин
