Элементы внутреннего и внешнего ориентирования аэрокосмоснимка.

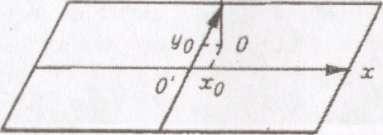

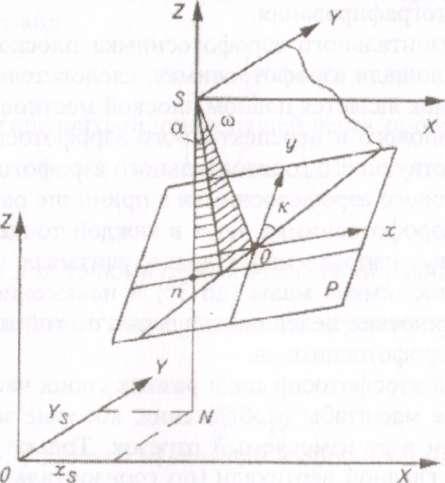

Для составления картографических материалов и выполнения некоторых других работ необходимо знать положение каждой изобразившейся на снимке точки в системе геодезических координат. Для этого нужно установить положение снимка в плоскости и пространстве в момент съемки.Элементы внутреннего ориентирования - величины, определяющие положение центра проекции относительно плоскости аэроснимка. Это фокусное расстояние f и координаты х0, у0 главной точки аэроснимка о' в системе оху, которые определяют при калибровке съемочной камеры, заносят в ее технический паспорт и исп для восстановления связки проектирующих лучей, существовавших во время съемки. Элементы внешнего ориентирования - величины, определяющие положение плоскости аэроснимка в момент фотографирования относительно системы кординат местности. В фотограмметрии исп 3 таких системы, различающиеся выбором секущей плоскости и системой отсчета углов. Во всех трех системах по 6 элементов внешнего ориентирования (3 линейных (Хs, Ys, Zs) - определяют пространственное положение центра фотографирования S относительно фотограмметрической системы координат местности OXYZ. 3 угловых, тк определяют положение плоскости снимка относительно той же фотограмметрической координатной системы, или, иначе, взаимное положение двух промежуточных координатных систем SXYZ и Sxyz).
Аэрокосмосъемочное оборудование.
Говоря о современных цифровых топографических аэрофотоаппаратах можно предложить базовый набор критериев оценки их производительности и качества (табл. 1).
Набор пользовательских критериев оценки производительности и кач цифровых АФА
Фотографич |
динамический диапазон, интенсивность шумов, качество цветопередачи |
Фотограмметрич |
стабильность параметров внутреннего ориентирования, достижимая точность выполнения фототриангуляции |
Производительность |
по кол-ву инф - в мегабайтах/ сек; по площади территории - в км /час |
Технологичность |
возможность адаптации традиционных технологич процессов, наличие квалифицированного персонала |
Опираясь на «пользовательский» подход можно предложить следующие критерии сравнения цифровых топографических аэрофотоаппаратов:
1.Способ формирования кадра.
2.Общие и частные фотографические и фотограмметрические свойства.
3. Весогабаритные характеристики.
В основном все имеющиеся сегодня (особенно широкоформатные) цифровые аэрофотоаппараты характеризуются некоторым набором общих свойств:
Использование CCD (ПЗС в русской транскрипции) приемников излучения, матричного или линейного типа.
Синтезированный кадр (для широкоформатных аэрофотоаппаратов). Т.е. результирующий кадр системы формируется из набора субкадров, соответствующих отдельным CCD матрицам (линейкам) приемников.
GPS/INS поддержка. Т.е. пространственные линейные и угловые координаты системы координат аэрофотоаппарата (элементы внешнего ориентирования) определяются с использованием средств инерциальной навигации и систем спутникового геопозиционирования GPS и (или) ГЛОНАСС.
Широкий динамический диапазон 12-14 бит.
Наличие компенсации сдвига изображения в течение времени экспозиции («смаз»). Для обозначения этого свойства в англоязычной литературе укрепился термин FMC - Forward Motion Compensation.
Использование гиростабилизации для подержания планового положения аппарата в процессе съемки.
Вместе с тем современные цифровые аэрофотоаппараты различаются по целому ряду параметров. Укажем главные:
Геометрия приемника - матрица CCD или линейка CCD.
Метод синтеза кадра.
Способ компенсации «смаза» - механический или электронный.
Первые два указанных различия носят концептуальный характер и в значительной степени определят «идеологию» как самих аэрофотоаппаратов, так и методик их использования.
В таблице 2 представлен один из возможных подходов к классификации цифровых аэрофотоаппаратов, когда в качестве основного критерия используется размер выходного кадра (аэрофотоснимка):
Классификация цифровых АФА по размеру результирующего кадр
Класс аэрофотоаппарата |
Размер результирующего кадра |
Малоформатны |
до 16 |
Среднеформатн |
16-64 |
Широкоформат |
более 64 |
Данный метод классификации весьма условный, но несмотря на свою ограниченность, является весьма распространенным. Кроме этого, он пригоден только по отношению к кадровым системам. Однако по традиции линейные фотографические сканеры (Leica ADS-40, Jena-Optronik JAS-150) принято относить к широкоформатным аэрофотоаппаратам.
Малоформатные камеры активно использовались для аэросъемочных целей до конца 90-х годов прошлого столетия такие как Rollei d507 metricKodak (DCS5 Pro 14n). Сейчас их роль весьма ограничена. Среднеформатные цифровые метрические камеры сегодня являются основным инструментом получения цифровых геопространственных данных с авиационных носителей. Точная статистика отсутствует, но можно с сказать, что сегодня в мире используются сотни таких камер. Главным доводом в пользу камер этого типа является их «умеренная» ценовая ниша, компактность, малое энергопотребление и возможность быстрой адаптации к существующим носителям. Такие камеры управляются с использованием обычных персональных компьютеров, которые часто используются и как средства накопления аэрофотоснимков (рис. 1)
Rollei AIC modular LS
|
Hasselblad (H2)
|
Applanix DSS
|

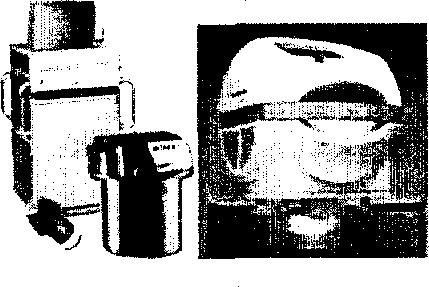

Рис.1. Среднеформатные цифровые топографические камеры.
Главные технологические ограничения среднеформатных цифровых фотоаппаратов (в смысле их аэрофотосъемочного использования):
1. Используется только один матричный CCD приемник (это ограничивает размер результирующего кадра).
2. Режим компенсации сдвига изображения в среднеформатных камерах не используется, что накладывает определенные ограничения при выборе условий проведения аэрофотосъемочных работ (высоты, скорости, длительности экспозиции).
Модели цифровых широкоформатных аэрофотоаппараов представлены на рисунке 2, а в таблице 3 показаны их основные характеристики.
Рис. 2. Крупноформатные цифровые топографические камеры Leica (DSW700) VEXCEL (UltraCamX)
Основные параметры крупноформатных камер.
Параметр |
DMC, INTERGRAPH |
DSW 700, LEICA |
DIMAC SYSTEMS |
Тип |
кадровый |
Линейный и кадровый |
кадровый (модульный) |
Размер кадра, пикселей |
7680х13824 |
4000x2700 |
от 4080x5440 до 8080x10800 (зависими от кол-ва модулей) |
Фокусное расстояние, мм |
120/25 |
80/120 |
на заказ |
Минимальный интервал съемки, секунд |
от 2.1 |
от 1.2 мкс на линию сканирования |
2 |
Компенсация «смаза» |
есть |
есть |
есть, пьезомеханическая |
Сенсор |
CCD матрицы |
CCD линейки |
CCD матрица в каждом модуле |
