Основные принципы, виды и методы аэрокосмосъемки при ландшафтно-планировочных работах.
Космические системы дистанционного зондирования Земли. Запуск косм аппарата (КА), управление его полетом, проведение съемки, доставка инф на Землю обеспечиваются с пом средств управления полетом. Они включают наземные измерительные и информационные системы, которые образуют вместе с КА единые многоцелевые косм комплексы. Для изучения прир ресурсов исп наблюдательные космические комплексы, подразделяемые на две группы: а) предназначенные для наблюдения за пов Земли(космич комплекс исследования прир ресурсов;) б) предназначенные для наблюдения за атмосферой(метеорологич космич комплекс).
В применяемых для аэрокосъемок АФА реализованы 3 основные схемы фотографирования: кадровое, щелевое и панорамно (АФА называют кадровыми, щелевыми и панорамными). Наибольшее применение имеют кадровые топографические АФА. Современные АФА исп для съемки с любых летат аппаратов(как из воздушной среды, так и из космоса). Кадровое (слева) - участок земной пов одновременно проектируется при помощи фотообъектива 2 на плоскость 3, с которой совмещается светочувствительный слой фотоматериала. Фотографическое изображение местности получается в виде отдельных кадров-аэрофотоснимков или космоснимков, а оптическая ось съемочной камеры перпендикулярна к плоскости. При этом получают изображения, которые являются центральной проекцией местности. Размеры кадра изображения ограничены прикладной рамкой (часто исп 18х18, 23х23 и 30х30 см). Формат кадра может быть и не квадратным.

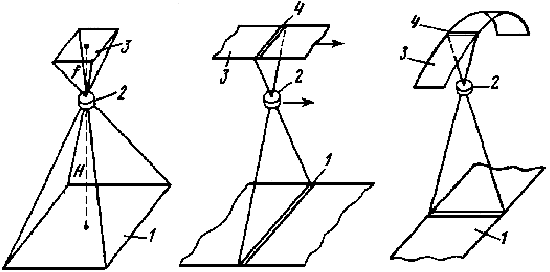

Схемы построения изображения при кадровом, щелевом и панорамном фотографировании 1 –участок; 2 – объектив; 3 – фотоматериал; 4 экспонирующая щель; f – фокусное расстояние объектива; Н – высота фотографирования. |
Виды кадров сьемки: –1камерная - съемка проводится одним фотоаппаратом. – Многокамерная - одновременно получают несколько (по числу фотокамер, на борту носителя) изображений местности по способу кадрового фотографирования. Есть 2 разновидности многокамерного вида фотосъемки: а) оптические оси отдельных фотокамер под углом др к др (для увеличения S захвата участка, или фотографирования одного и того же участка местности с некоторым сдвигом–перекрытием (стереоскопическая фотосъемка); б) оптические оси отдельных фотокамер параллельны между собой (съемка одного и того же участка а в разных зонах спектра).– Однокамерная многообъективная - у фотокамеры в одном общем корпусе все объективы, оптические оси которых параллельны между собой и перпендикулярны к плоскости прикладной рамки. Плоскость прикладной рамки фотокамеры разделена на отдельные ячейки по числу объективов и каждая из них предназначена для изображения от соответствующего объектива. Есть 2 разновидности этого вида съемки: а) фотографирование одного и того же участка (многозональная фотосъемка); б) фотографирование различных участков (для этого перед объективами устанавливают зеркала или призмы).– Одним или двумя фотоаппаратами разных участков местности за счет их наклона (качания). Щелевое (в середине) изображение пов не в виде отдельных кадров, а в виде сплошной ленты непрерывной последовательностью изображений узких полос земной пов 1; закону центральной проекции соответствует только изображение узкой полосы местности, получаемое в плоскости щели 4 в некоторый момент времени. Панорамное (справа) получают отдельные полосы-панорамы, изображающие иногда земную поверхность от горизонта до горизонта.
Съемки гражданского назначения выполняют в осн кадровыми фотоаппаратами с размером кадра 18х18 23х23, 30х30. Диапазон фокусных расстояний от десятков миллиметров до 1 м и более. Если нужно получить обзорные снимки, исп широкоугольные камеры с короткофокусными объективами (fк=30-100 мм), для получения снимков повышенной детализации-камеры с длиннофокусными объективами (fк= 2001000 мм и более). Разрешение на местности космических фотоизображений может колебаться в значительных пределах – от единиц до десятков и даже сотен м. Оно определяется высотой орбиты Н, фокусным расстоянием объектива fk, разрешающей способностью системы “объектив–пленка” (лин/мм).
Для фотографирования земной пов из космоса на КА“Ресурс-Ф”, функционирующем в наст вр, устанавливают фотоаппараты КФА-1000 (К-100), СА-М, К-20 и др.На ДОС “Мир” и ДОС “Салют” эксплуатировался комплект съемочной фотоаппаратуры, в который входили стационарный фотоаппарат КАТЭ-140, многозональная аппаратура МКФ-6 и МСК-4 и переносные фотокамеры (“Зенит”, “Практика” и др.).
