Геометрические и оптические условия фототрансформирования.
Трансформирование - сеть исправлений аэроснимков от перспективного искажения и приведение их к заданному масштабу.Трансформированные снимки - плановые снимки, в которых остались все искажения за рельеф.
Геометрич условия – обеспечивают получение на экране геометрически правильного трансформированного изображения. Ех, при трансформировании снимка Р на экране должен получиться квадрат. Пусть необходимо выполнить фототрансформирование аэроснимка Р, имеющего угол наклона а 0 и полученного с высоты фотографирования Н при фокусном расстоянии f. Поместим негатив в кассету трансформатора при условии сохранения элементов внутреннего ориентирования и, осветив его, спроектируем на экран. Так мы восстановим связку проектирующих лучей, существовавшую в момент фотографирования. Теперь наклоним кассету относительно экрана Е на угол ао, а центр проекции S расположим от экрана на расстоянии Н/Му где М — знаменатель заданного масштаба трансформирования. В результате на плоскости экрана получим в заданном масштабе трансформированное изображение, у которого будут устранены искажения точек за угол наклона. Геометрические условия формулируются так:
1 . Центр проектирования S (объектив фототрансформатора) должен находиться в главной вертикальной плоскости снимка на прямой, проходящей через главную точку схода параллельно плоскости экрана Е. При этом плоскость экрана должна быть перпендикулярна главной вертикали аэроснимка.
2. Расстояние между центром проектирования и гл точкой схода должно быть равно f/sin α0.
3. Расстояние по главной вертикали от гл точки схода по линии пересечения плоскостей экрана и негатива должно быть равно Н/М sin α0.
Нарушение 1 и 2 условий приведет к тому, что трансформированное изображение получится искаженным. При нарушении 3 изменится масштаб.
Оптические условия - дают резкость изображения на всей площади трансформируемого снимка.
1.соблюдение при трансформировании главной формулы оптики:1\D+1\d=1\F где D - расстояние от негатива до объектива, d - расстояние от объектива до экрана, a F - фокусное расстояние объектива трансформатора. При соблюдении формулы каждая точка негатива имеет оптически сопряжённую точку на экране.

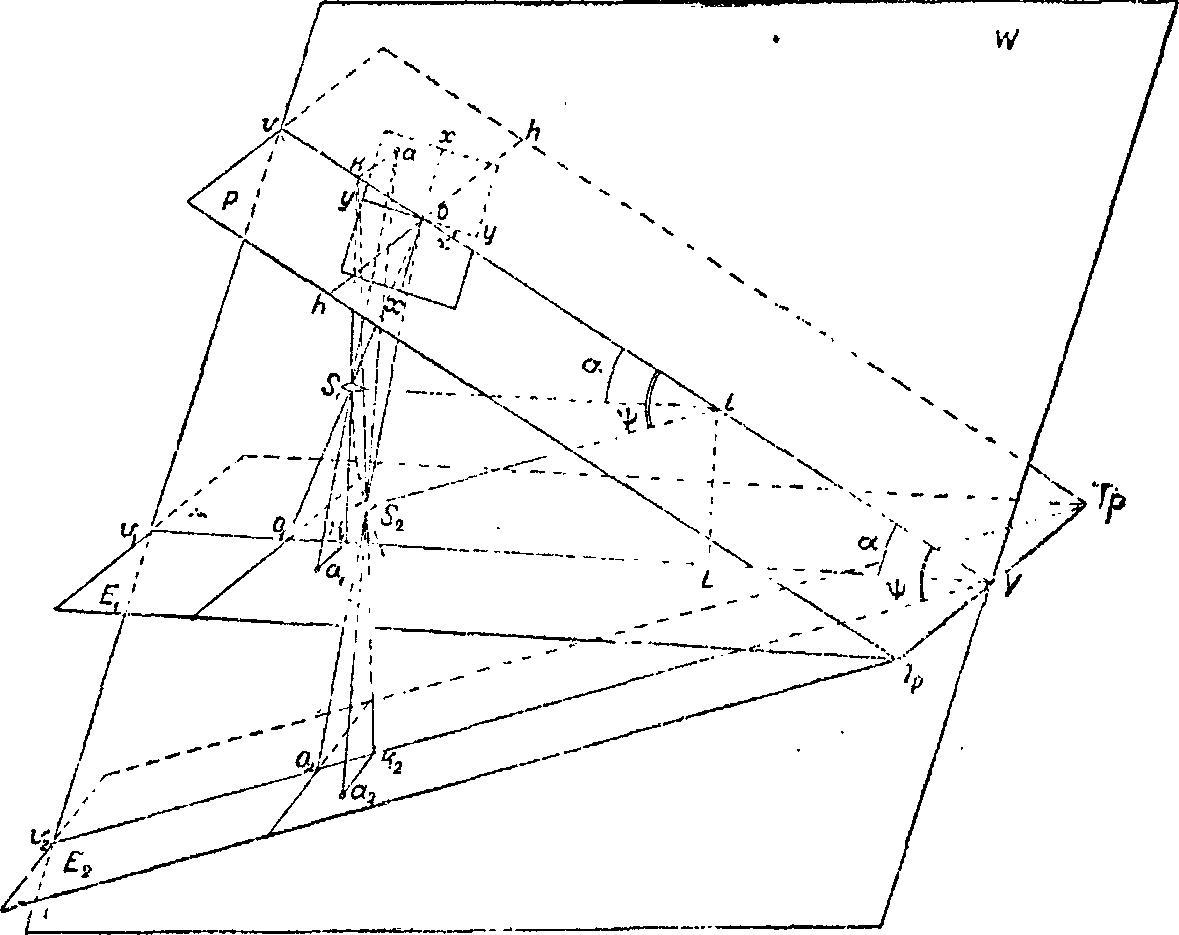

2.сопряжение взаимно наклонных плоскостей негатива, объектива и экрана. Для трансформирования любого негатива необходимо располагать плоскость негатива Р и позитива - экрана Е2 под некоторым углом V друг к другу. Этот угол будет зависеть от положения центра трансформирования объектива S2. Но при трансформировании через объектив, оптическая ось которого расположена не перпендикулярно к негативу, получается изображение на наклонном экране нерезкое.
Фототрансформирование по установочным элементам.
выполняется с пом наиболее приспособленных для этой цели фототрансформаторов ФТА, Rectimat, Seg-V, Seg-VI и др.
Для аналического трансформирования необходимы:
элементы внутреннего ориентирования снимка f, хо, уо;
угловые элементы его внешнего ориентирования а, χ, ώ;
средняя высота фотографирования Н;
фокусное расстояние фототрансформатора F и масштаб создаваемого плана 1:М.
этапы:
Определяют элементы внешнего ориентирования одним из известных в фотограмметрии способов;
выполняют расчет эл-тов трансформирования в зависимости от конструкции прибора, если кассета прибора не имеет вращения в своей плоскости, то для разложения углов наклона ϕр и ϕЕ по координатным осям используют формулы;
аэронегатив закладывают в кассету фототрансформатора и точно ориентируют по координатным меткам;
на соотв шкалах с учетом их мест нулей устанавливают вычисленные значения эл-тов трансформирования, а аэронегатв разворачивают в своей плоскости на угол Ζр =χ+t, где χ - угол поворота снимка в первой системе эл-тов внешнего ориентирования, a t - дирекционный угол проекции главной вертикали;
включают освещение и полученное на экране трансформированное изображение снимка фиксируют на фотобумаге;
выполняют фотографическую обработку отпечатка.
Точность трансформирования зависит от точности определения эл-тов внешнего ориентирования снимков и погрешностей юстировок фототрансформатора.
