Содержание

Статьи

ARCNET

1

Carrier Sense Multiple Access

3

CSMA/CA

4

CSMA/CD

5

Ethernet

6

FDDI

12

Jam signal

13

Logical link control

13

Media Access Control

14

Token ring

16

Дуплекс (телекоммуникации)

18

Коллизия кадров

19

Сетевая модель OSI

21

Симплексная связь

26

Физическое кодирование

27

Fast Ethernet

32

IEEE 802.3

34

Протоколы прикладного уровня

36

Представительский уровень

37

Сеансовый уровень

38

Транспортный уровень

40

Протоколы сетевого уровня

41

Канальный уровень

43

Физический слой

45

Сетевая топология

46

Примечания

Источники и основные авторы

47

Источники, лицензии и редакторы изображений

48

Лицензии статей

Лицензия

49

ARCNET

1

ARCNET

ARCNET (или ARCnet, от англ. Attached Resource Computer NETwork) — технология ЛВС, назначение которой аналогично назначению Ethernet или Token ring. ARCNET являлась первой технологией для создания сетей микрокомпьютеров и стала очень популярной в 1980-х при автоматизации учрежденческой деятельности. Предназначена для организации ЛВС в сетевой топологии «звезда».

Основу коммуникационного оборудования составляет:

коммутатор (switch)

пассивный/активный концентратор

Преимущество имеет коммутаторное оборудование, так как позволяет формировать сетевые домены. Активные хабы применяются при большом удалении рабочей станции (они восстанавливают форму сигнала и усиливают его). Пассивные — при маленьком. В сети применяется назначаемый принцип доступа рабочих станций, то есть право на передачу имеет станция, получившая от сервера так называемый программный маркер. То есть реализуется детерминированный сетевой трафик.

Преимущества подхода:

Можно рассчитать точное время доставки пакета данных.

Можно точно рассчитать пропускную способность сети.

Замечания: сообщения, передаваемые рабочими станциями образуют очередь на сервере. Если время обслуживания очереди значительно (более, чем в 2 раза) превышает максимальное время доставки пакета между двумя самыми удалёнными станциями, то считается, что пропускная способность сети достигла максимального предела. В этом случае дальнейшее наращивание сети невозможно и требуется установка второго сервера.

Предельные технические характеристики:

Минимальное расстояние между рабочими станциями, подключенными к одному кабелю — 0,9 м.

Максимальная длина сети по самому длинному маршруту — 6 км.

Ограничения связаны с аппаратной задержкой передачи информации при большом количестве коммутирующих элементов.

Максимальное расстояние между пассивным концентратором и рабочей станцией — 30 м.

Максимальное расстояние между активным и пассивным хабом — 30 м.

Между активным хабом и активным хабом — 600 м.

Достоинства:

• Низкая стоимость сетевого оборудования и возможность создания протяжённых сетей.

Недостатки:

• Невысокая скорость передачи данных.

После распространения Ethernet в качестве технологии для создания ЛВС, ARCNET нашла применение во встраиваемых системах.

Поддержкой технологии ARCNET (в частности распространением спецификаций) занимается некоммерческая организация ARCNET Trade Association (ATA).

ARCNET

2

История

Технология ARCNET была разработана Джоном Мёрфи (John Murphy) — инженером из корпорации Datapoint в 1976 году и анонсирована в 1977 году.

--- Архитектура ArcNET представлена двумя основными топологиями: шинная и звездная. В качестве среды передачи используется коаксиальный кабель RG-62 с волновым сопротивлением 93 Ом, обжатый на BNC вилки с соответствующим диаметром заделки (отличаются от вилок 10Base-2 («тонкий» Ethernet)).

Сетевое оборудование состоит из сетевых адаптеров и хабов. Сетевые адаптеры могут быть для шинной топологии, для звездной и универсальные. Хабы могут быть активными и пассивными. Пассивные хабы применяются для создания звездных участков сети. Активные хабы могут быть для шинной, звездной и смешанной топологии. Порты для шинной топологии физически не совместимы с портами для звездной топологии, хоть и имеют одинаковое физическое подключение (BNC розетка).

В случае шинной топологии, рабочие станции и серверы подключаются друг к другу с помощью T-коннекторов (таких же, как в 10Base-2 («тонкий» Ethernet)), подключенных к сетевым адаптерам и хабам и соединенных коаксиальным кабелем. Крайние точки сегмента терминируются наконечниками с сопротивлением 93 Ом. Количество устройств на одной шине ограничено. Минимальное расстояние между коннекторами — 0,9 метра и должно быть кратно этой величине. Для облегчения разделки, на кабель могут быть нанесены метки. Отдельные шины могут быть объединены с помощью шинных хабов.

При использовании звездной топологии применяются активные и пассивные хабы. Пассивный хаб представляет собой резистивный делитель-согласователь, позволяющий подключить четыре кабеля. Все кабели в этом случае подключаются по принципу «точка-точка», без образования шин. Между двумя активными устройствами не должно быть подключено больше двух пассивных хабов. Минимальная длина любого сетевого кабеля — 0.9 метра и должна быть кратна этой величине. Существует ограничение длины кабеля между активным и пассивным портами, между двумя пассивными, между двумя активными.

При смешанной топологии применяются активные хабы, поддерживающие оба типа подключения.

На сетевых адаптерах рабочих станций и серверов с помощью джамперов или DIP-переключателей выставляется уникальный сетевой адрес, разрешение использования микросхемы расширения BIOS, позволяющего осуществить удаленную загрузку рабочей станции (может быть бездисковой), тип подключения (шинная или звездная топология), подключение встроенного терминатора (последние два пункта — опционально). Ограничение на количество рабочих станций — 255 (по разрядности регистра сетевого адреса). В случае, если два устройства имеют одинаковый сетевой адрес, оба теряют работоспособность, но на работу сети в целом эта коллизия не влияет.

При шинной топологии обрыв кабеля или терминатора приводит к неработоспособности сети для всех устройств, подключенных к сегменту, в который входит этот кабель(то есть от терминатора до терминатора). При звёздной топологии обрыв любого кабеля приводит к отказу того сегмента, который отключается этим кабелем от файл-сервера.

Логическая архитектура ArcNET — кольцо с маркерным доступом. Поскольку такая архитектура в принципе не допускает коллизий, при относительно большом количестве хостов (на практике испытывалось 25—30 рабочих станций) производительность сети ArcNET оказывалась выше, чем 10Base-2, при вчетверо меньшей скорости в среде (2,5 против 10 Mбит/с).

ARCNET

3

Ссылки

• ARCNET Trade Association [1]

Примечания

[1] http://www.arcnet.com/

Carrier Sense Multiple Access

Carrier Sense Multiple Access (CSMA) — вероятностный сетевой протокол канального (МАС) уровня. Узел, желающий передать пакет данных, выполняет процедуру оценки чистоты канала, то есть слушает шумы в передающей среде в течение заранее определённого периода времени. Если передающая среда оценивается как чистая, узел может передать пакет данных. В противном случае, если выполняется другая передача, узел «отстраняется», то есть ждёт определённое количество времени, прежде чем опять предпринять процедуру отправки пакета.

На практике более распространена модификация этой технологии CSMA/CD, поддерживающая контроль коллизий. Существует так же технология CSMA/CA которая пытается избегать коллизии.

История появления

В ранней сети типа Alohanet, работавшей с 1970 г. на Гавайских островах, использовался радиоканал и установленный на спутнике ретранслятор (отсюда слово «несущая» в названии метода), а также сравнительно простой метод доступа CSMA без обнаружения коллизий. В сетях типа Ethernet и Fast Ethernet в качестве несущей выступает синхросигнал, «подмешиваемый» к передаваемым данным таким образом, чтобы обеспечить надёжную синхронизацию на приёмном конце. Это реализуется за счёт организации (при необходимости) дополнительных принудительных переходов сигнала между двумя (как в коде Манчестер-II) или тремя электрическими уровнями (как в коде типа 8В6Т, используемом в сегменте 100BASE-T4 на основе четырёх неэкранированных витых пар).

Типы CSMA

1-настойчивый CSMA

Когда станция готова к передаче данных, она прослушивает канал. Если канал оказывается свободным, происходит передача кадра. Если же канал занят, то станция ждет, пока канал не освободится, затем сразу начинает передачу данных. В случае возникновения коллизии станция ждет в течение случайного интервала времени, затем снова прослушивает канал и, если он свободен, пытается передать кадр еще раз.

Ненастойчивый CSMA

Когда станция готова к передаче данных, она прослушивает канал. Если канал оказывается свободным, происходит передача кадра. Если же канал занят, то станция ждет в течение случайного интервала времени, а затем прослушивает линию снова. При возникновении коллизии станция поступает также, как и в случае 1-настойчивого CSMA.

p-настойчивый CSMA

Этот протокол используется в дискретных каналах. Когда станция готова передавать, она опрашивает канал. Если канал свободен, она с вероятностью p начинает передачу. С вероятносью 1-p она отказывается от передачи и ждет начала следующего такта. Процесс повторяется до тех пор, пока кадр не будет передан или другая станция не начнет передачу. В последнем случае станция поступает также, как и при возникновении

Carrier Sense Multiple Access

4

коллизии: ждет в течение случайного интервала времени, после чего начинает все снова. Если при первом прослушивании канала он оказывается занят, станция ждет следующего интервала времени, после чего применяется тот же алгоритм.

CSMA/CA



CSMA/CA





Название:

Carrier Sense Multiple Access With Collision Avoidance





Уровень (по модели OSI):

Канальный





Основные реализации (клиенты):

драйверы сетевых карт





Основные реализации (серверы):

драйверы сетевых карт





Carrier Sense Multiple Access With Collision Avoidance или Carrier sensing multiple access with collision avoidance (если как в тексте рекомендации ITU-R M.1450)(CSMA/CA, "множественный доступ с контролем несущей и избеганием коллизий" или "многостанционный доступ с контролем несущей и предотвращением конфликтов" (перевод в русском тексте рекомендации ITU-R M.1450)) — это сетевой протокол, в котором:

используется схема прослушивания несущей волны

станция, которая собирается начать передачу, посылает jam signal (сигнал затора)

после продолжительного ожидания всех станций, которые могут послать jam signal, станция начинает передачу фрейма

если во время передачи станция обнаруживает jam signal от другой станции, она останавливает передачу на отрезок времени случайной длины и затем повторяет попытку

CSMA/CA — это модификация чистого Carrier Sense Multiple Access (CSMA). В статье, посвящённой этому протоколу, содержится подробное его описание.

CSMA/CA отличается от CSMA/CD тем, что коллизиям подвержены не пакеты данных, а только jam-сигналы. Отсюда и название «Collision Avoidance» — предотвращение коллизий (именно пакетов данных).

Избегание коллизий используется для того, чтобы улучшить производительность CSMA, отдав сеть единственному передающему устройству. Эта функция возлагается на «jamming signal» в CSMA/CA. Улучшение производительности достигается за счёт снижения вероятности коллизий и повторных попыток передачи. Но ожидание jam signal создаёт дополнительные задержки, поэтому другие методики позволяют достичь лучших результатов. Избегание коллизий полезно на практике в тех ситуациях, когда своевременное обнаружение коллизии невозможно — например, при использовании радиопередатчиков.

Apple’s LocalTalk реализует CSMA/CA в электрических шинах, используя трёхбайтный jam signal.

802.11 RTS/CTS реализует CSMA/CA, используя короткие сообщения: Request to Send (запрос на отправку) и Clear to Send (готовность к отправке).

Этот метод доступа используется в группе стандартов беспроводной связи 802.11, а также в похожем стандарте беспроводной связи (только разработанным в Европе) HiperLAN\2.

CSMA/CD

5

CSMA/CD

CSMA/CD (Carrier Sense Multiple Access with Collision Detection — множественный доступ с контролем несущей и обнаружением коллизий) — технология(802.3) множественного доступа к общей передающей среде в локальной компьютерной сети с контролем коллизий. CSMA/CD относится к децентрализованным случайным (точнее, квазислучайным) методам. Он используется как в обычных сетях типа Ethernet, так и в высокоскоростных сетях (Fast Ethernet, Gigabit Ethernet).

Так же называют сетевой протокол, в котором используется схема CSMA/CD. Протокол CSMA/CD работает на канальном уровне в модели OSI.

Характеристики и области применения этих популярных на практике сетей связаны именно с особенностями используемого метода доступа. CSMA/CD является модификацией «чистого» Carrier Sense Multiple Access (CSMA).

Технология доступа

Если во время передачи кадра рабочая станция обнаруживает другой сигнал, занимающий передающую среду, она останавливает передачу, посылает jam signal и ждёт в течение случайного промежутка времени (известного как «backoff delay» и находимого с помощью алгоритма truncated binary exponential backoff), перед тем как снова отправить кадр.

Обнаружение коллизий используется для улучшения производительности CSMA с помощью прерывания передачи сразу после обнаружения коллизии и снижения вероятности второй коллизии во время повторной передачи.

Обнаружение коллизий

Методы обнаружения коллизий зависят от используемого оборудования, но на электрических шинах, таких как Ethernet, коллизии могут быть обнаружены сравнением передаваемой и получаемой информации. Если она различается, то другая передача накладывается на текущую (возникла коллизия) и передача прерывается немедленно. Посылается jam signal, что вызывает задержку передачи всех передатчиков на произвольный интервал времени, снижая вероятность коллизии во время повторной попытки.

Ethernet является классическим примером протокола CSMA/CD.

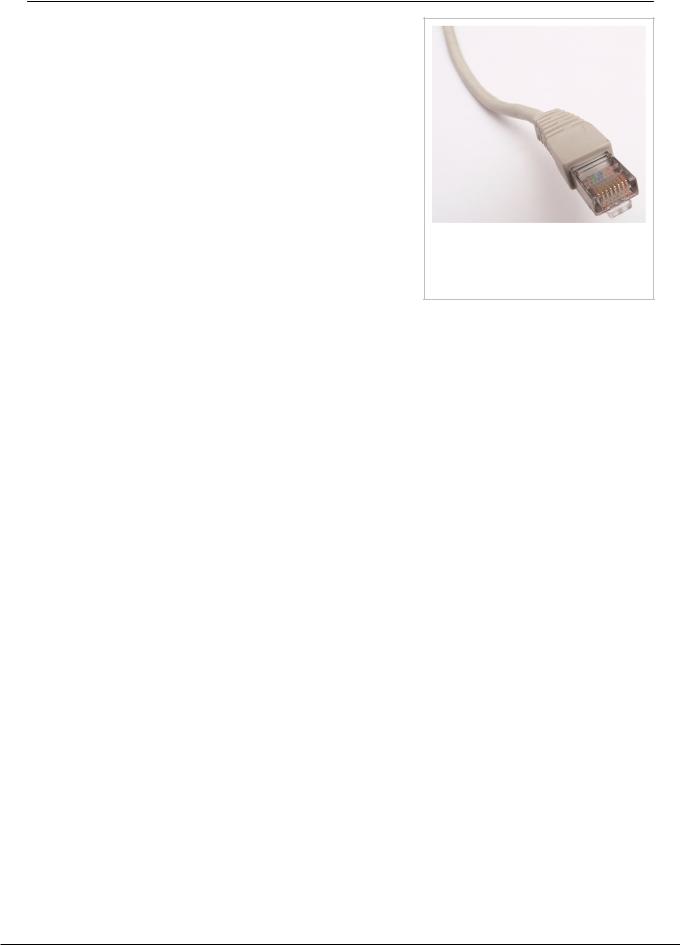

Кабель UTP с разъемом 8P8C (ошибочно
называемый RJ-45), используемый в Ethernet-сетях стандартов 10BASE-T, 100BASE-T(x) и 1000BASE-T(x).

Ethernet

6

Ethernet

Ethernet ([ˈiːθərˌnɛt] от англ. ether [ˈiːθər] «эфир») — пакетная технология передачи данных преимущественно локальных компьютерных сетей.

Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне, формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине 1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Token ring.

История

Технология Ethernet была разработана вместе со многими первыми проектами корпорации Xerox PARC. Общепринято считать, что

Ethernet был изобретён 22 мая 1973 года, когда Роберт Меткалф (Robert Metcalfe) составил докладную записку для главы PARC о потенциале технологии Ethernet. Но законное право на технологию Меткалф получил через несколько лет. В 1976 году он и его ассистент Дэвид Боггс (David Boggs) издали брошюру под названием «Ethernet: Distributed Packet-Switching For Local Computer Networks»[1].

Меткалф ушёл из Xerox в 1979 году и основал компанию 3Com для продвижения компьютеров и локальных вычислительных сетей (ЛВС). Ему удалось убедить DEC, Intel и Xerox работать совместно и разработать стандарт Ethernet (DIX). Впервые этот стандарт был опубликован 30 сентября 1980 года. Он начал соперничество с двумя крупными запатентованными технологиями: token ring и ARCNET, — которые вскоре были раздавлены под накатывающимися волнами продукции Ethernet. В процессе борьбы 3Com стала основной компанией в этой отрасли.

Технология

В стандарте первых версий (Ethernet v1.0 и Ethernet v2.0) указано, что в качестве передающей среды используется коаксиальный кабель, в дальнейшем появилась возможность использовать витую пару и оптический кабель.

Преимущества использования витой пары по сравнению с коаксиальным кабелем:

возможность работы в дуплексном режиме;

низкая стоимость кабеля «витой пары»;

более высокая надёжность сетей при неисправности в кабеле (соединение точка-точка: обрыв кабеля лишает связи два узла. В коаксиале используется топология «шина», обрыв кабеля лишает связи весь сегмент);

минимально допустимый радиус изгиба меньше;

большая помехозащищенность из-за использования дифференциального сигнала;

возможность питания по кабелю маломощных узлов, например IP-телефонов (стандарт Power over Ethernet, POE);

гальваническая развязка трансформаторного типа. При использовании коаксиального кабеля в российских условиях, где, как правило, отсутствует заземление компьютеров, применение коаксиального кабеля часто сопровождалось пробоем сетевых карт и иногда даже полным «выгоранием» системного блока.

Ethernet

7

Причиной перехода на оптический кабель была необходимость увеличить длину сегмента без повторителей.

Метод управления доступом (для сети на коаксиальном кабеле) — множественный доступ с контролем несущей и обнаружением коллизий (CSMA/CD, Carrier Sense Multiple Access with Collision Detection), скорость передачи данных 10 Мбит/с, размер пакета от 72 до 1526 байт, описаны методы кодирования данных. Режим работы полудуплексный, то есть узел не может одновременно передавать и принимать информацию. Количество узлов в одном разделяемом сегменте сети ограничено предельным значением в 1024 рабочих станции (спецификации физического уровня могут устанавливать более жёсткие ограничения, например, к сегменту тонкого коаксиала может подключаться не более 30 рабочих станций, а к сегменту толстого коаксиала — не более 100). Однако сеть, построенная на одном разделяемом сегменте, становится неэффективной задолго до достижения предельного значения количества узлов, в основном по причине полудуплексного режима работы.

В 1995 году принят стандарт IEEE 802.3u Fast Ethernet со скоростью 100 Мбит/с и появилась возможность работы в режиме полный дуплекс. В 1997 году был принят стандарт IEEE 802.3z Gigabit Ethernet со скоростью 1000 Мбит/с для передачи по оптическому волокну и ещё через два года для передачи по витой паре.

Формат кадра

Существует несколько форматов Ethernet-кадра.

Первоначальный Version I (больше не применяется).

Ethernet Version 2 или Ethernet-кадр II, ещё называемый DIX (аббревиатура первых букв фирм-разработчиков DEC, Intel, Xerox) — наиболее распространена и используется по сей день. Часто используется непосредственно протоколом Интернет.

Наиболее распространенный формат кадра Ethernet II

Novell — внутренняя модификация IEEE 802.3 без LLC (Logical Link Control).

Кадр IEEE 802.2 LLC.

Кадр IEEE 802.2 LLC/SNAP.

Некоторые сетевые карты Ethernet, производимые компанией Hewlett-Packard использовали при работе кадр формата IEEE 802.12, соответствующий стандарту 100VG-AnyLAN.

В качестве дополнения Ethernet-кадр может содержать тег IEEE 802.1Q для идентификации VLAN, к которой он адресован, и IEEE 802.1p для указания приоритетности.

Разные типы кадра имеют различный формат и значение MTU.

MAC-адреса

При проектировании стандарта Ethernet было предусмотрено, что каждая сетевая карта (равно как и встроенный сетевой интерфейс) должна иметь уникальный шестибайтный номер (MAC-адрес), прошитый в ней при изготовлении. Этот номер используется для идентификации отправителя и получателя кадра, и предполагается, что при появлении в сети нового компьютера (или другого устройства, способного работать в сети) сетевому администратору не придётся настраивать MAC-адрес.

Ethernet

8

Уникальность MAC-адресов достигается тем, что каждый производитель получает в координирующем комитете IEEE Registration Authority [2] диапазон из шестнадцати миллионов (2^24) адресов, и по мере исчерпания выделенных адресов может запросить новый диапазон. Поэтому по трём старшим байтам MAC-адреса можно определить производителя. Существуют таблицы, позволяющие определить производителя по MAC-адресу; в частности, они включены в программы типа arpalert.

Мак адрес считывается один раз из ПЗУ при инициализации сетевой карты, в дальнейшем все пакеты генерируются операционной системой. Все современные операционные системы позволяют поменять его. Для Windows начиная как минимум с Windows 98 он менялся в реестре. Некоторые драйвера сетевых карт давали возможность изменить его в настройках, но смена работает абсолютно для любых карт.

Некоторое время назад, когда драйверы сетевых карт не давали возможность изменить свой MAC-адрес, а альтернативные возможности не были слишком известны, некоторые провайдеры Internet использовали его для идентификации машины в сети при учёте трафика. Программы из Microsoft Office, начиная с версии Office 97, записывали MAC-адрес сетевой платы в редактируемый документ в качестве составляющей уникального GUID-идентификатора.[3]. MAC адрес роутера передавался Mail.Ru агентом на свой сервер открытым текстом при логине.

Разновидности Ethernet

Взависимости от скорости передачи данных, и передающей среды существует несколько вариантов технологии. Независимо от способа передачи стек сетевого протокола и программы работают одинаково практически во всех нижеперечисленных вариантах.

Вэтом разделе дано краткое описание всех официально существующих разновидностей. По некоторым причинам, в дополнение к основному стандарту многие производители рекомендуют пользоваться другими запатентованными носителями — например, для увеличения расстояния между точками сети используется волоконно-оптический кабель.

Большинство Ethernet-карт и других устройств имеет поддержку нескольких скоростей передачи данных, используя автоопределение (autonegotiation) скорости и дуплексности, для достижения наилучшего соединения между двумя устройствами. Если автоопределение не срабатывает, скорость подстраивается под партнёра, и включается режим полудуплексной передачи. Например, наличие в устройстве порта Ethernet 10/100 говорит о том, что через него можно работать по технологиям 10BASE-T и 100BASE-TX, а порт Ethernet 10/100/1000 — поддерживает стандарты 10BASE-T, 100BASE-TX и 1000BASE-T.

Ранние модификации Ethernet

Xerox Ethernet — оригинальная технология, скорость 3 Мбит/с, существовала в двух вариантах Version 1 и Version 2, формат кадра последней версии до сих пор имеет широкое применение.

1BROAD36 — широкого распространения не получил. Один из первых стандартов, позволяющий работать на больших расстояниях. Использовал технологию широкополосной модуляции, похожей на ту, что используется в кабельных модемах. В качестве среды передачи данных использовался коаксиальный кабель.

1BASE5 — также известный, как StarLAN, стал первой модификацией Ethernet-технологии, использующей витую пару. Работал на скорости 1 Мбит/с, но не нашёл коммерческого применения.

Ethernet

9

10 Мбит/с Ethernet

10BASE5, IEEE 802.3 (называемый также «Толстый Ethernet») — первоначальная разработка технологии со скоростью передачи данных 10 Мбит/с. Следуя раннему стандарту IEEE использует коаксиальный кабель с волновым сопротивлением 50 Ом (RG-8), с максимальной длиной сегмента 500 метров.

10BASE2, IEEE 802.3a (называемый «Тонкий Ethernet») — используется кабель RG-58, с максимальной длиной сегмента 185 метров, компьютеры присоединялись один к другому, для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор. Требуется наличие терминаторов на каждом конце. Многие годы этот стандарт был основным для технологии Ethernet.

StarLAN 10 — Первая разработка, использующая витую пару для передачи данных на скорости 10 Мбит/с. В дальнейшем эволюционировал в стандарт 10BASE-T.

Несмотря на то, что теоретически возможно подключение к одному кабелю (сегменту) витой пары более чем двух устройств, работающих в симплексном режиме, такая схема никогда не применяется для Ethernet, в отличие от работы с коаксиальным кабелем. Поэтому все сети на витой паре используют топологию «звезда», в то время как сети на коаксиальном кабеле построены на топологии «шина». Терминаторы для работы по витой паре встроены в каждое устройство, и применять дополнительные внешние терминаторы в линии не нужно.

10BASE-T, IEEE 802.3i — для передачи данных используется 4 провода кабеля витой пары (две скрученные пары) категории-3 или категории-5. Максимальная длина сегмента 100 метров.

FOIRL — (акроним от англ. Fiber-optic inter-repeater link). Базовый стандарт для технологии Ethernet, использующий для передачи данных оптический кабель. Максимальное расстояние передачи данных без повторителя 1 км.

10BASE-F, IEEE 802.3j — Основной термин для обозначения семейства 10 Мбит/с ethernet-стандартов, использующих оптический кабель на расстоянии до 2 километров: 10BASE-FL, 10BASE-FB и 10BASE-FP. Из перечисленного только 10BASE-FL получил широкое распространение.

10BASE-FL (Fiber Link) — Улучшенная версия стандарта FOIRL. Улучшение коснулось увеличения длины сегмента до 2 км.

10BASE-FB (Fiber Backbone) — Сейчас неиспользуемый стандарт, предназначался для объединения повторителей в магистраль.

10BASE-FP (Fiber Passive) — Топология «пассивная звезда», в которой не нужны повторители — никогда не применялся.

Быстрый Ethernet (Fast Ethernet, 100 Мбит/с)

100BASE-T — общий термин для обозначения стандартов, использующих в качестве среды передачи данных витую пару. Длина сегмента до 100 метров. Включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.

100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м.

100BASE-T4 — стандарт, использующий витую пару категории 3. Задействованы все четыре пары проводников, передача данных идёт в полудуплексе. Практически не используется.

100BASE-T2 — стандарт, использующий витую пару категории 3. Задействованы только две пары проводников. Поддерживается полный дуплекс, когда сигналы распространяются в противоположных направлениях по каждой паре. Скорость передачи в одном направлении — 50 Мбит/с. Практически не используется.

100BASE-FX — стандарт, использующий многомодовое волокно. Максимальная длина сегмента 400 метров в полудуплексе (для гарантированного обнаружения коллизий) или 2 километра в полном дуплексе.
