Транспортный уровень |
40 |
Транспортный уровень
Уровни OSI
7.Прикладной
6. Представительский
5.Сеансовый
4.Транспортный
3.Сетевой
2.Канальный
1.Физический
Транспортный уровень (англ. Transport layer) — 4-й уровень сетевой модели OSI предназначен для доставки данных. При этом не важно, какие данные передаются, откуда и куда, то есть он предоставляет сам механизм передачи. Блоки данных он разделяет на фрагменты, размер которых зависит от протокола, короткие объединяет в один, а длинные разбивает. Протоколы этого уровня предназначены для взаимодействия типа точка-точка. Пример: TCP, UDP, SCTP, RTP.
Существует множество классов протоколов транспортного уровня, начиная от протоколов, предоставляющих только основные транспортные функции, например, функции передачи данных без подтверждения приема, и заканчивая протоколами, которые гарантируют доставку в пункт назначения нескольких пакетов данных в надлежащей последовательности, мультиплексируют несколько потоков данных, обеспечивают механизм управления потоками данных и гарантируют достоверность принятых данных.
Некоторые протоколы транспортного уровня, называемые протоколами без установки соединения, не гарантируют, что данные доставляются по назначению в том порядке, в котором они были посланы устройством-источником. Некоторые транспортные уровни справляются с этим, собирая данные в нужной последовательности до передачи их на сеансовый уровень. Мультиплексирование (multiplexing) данных означает, что транспортный уровень способен одновременно обрабатывать несколько потоков данных (потоки могут поступать и от различных приложений) между двумя системами. Механизм управления потоком данных — это механизм, позволяющий регулировать количество данных, передаваемых от одной системы к другой. Протоколы транспортного уровня часто имеют функцию контроля доставки данных, заставляя принимающую данные систему отправлять подтверждения передающей стороне о приеме данных.
Ссылки
• Транспортный уровень модели OSI [1]
Примечания
[1] http://www.zhukoff.com/archives/81
Протоколы сетевого уровня |
41 |
Протоколы сетевого уровня
Уровни OSI
7.Прикладной
6. Представительский
5.Сеансовый
4.Транспортный
3.Сетевой
2.Канальный
1.Физический
Протокол сетевого уровня (англ. Network layer) — протокол 3-его уровня сетевой модели OSI, предназначается для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и заторов в сети. На этом уровне работает такое сетевое устройство, как маршрутизатор.
В пределах семантики иерархического представления модели OSI Сетевой уровень отвечает на запросы обслуживания от Транспортного уровня и направляет запросы обслуживания на Канальный уровень.
Классификация
Протоколы сетевого уровня маршрутизируют данные от источника к получателю и могут быть разделены на два класса: протоколы с установкой соединения и без него.
•Протоколы с установкой соединения начинают передачу данных с вызова или установки маршрута следования пакетов от источника к получателю. После чего начинают последовательную передачу данных и затем по окончании передачи разрывают связь.
•Протоколы без установки соединения посылают данные, содержащие полную адресную информацию в каждом пакете. Каждый пакет содержит адрес отправителя и получателя. Далее каждое промежуточное сетевое устройство считывает адресную информацию и принимает решение о маршрутизации данных.
Письмо или пакет данных передается от одного промежуточного устройства к другому до тех пор, пока не будет доставлено получателю. Протоколы без установки соединения не гарантируют поступление информации получателю в том порядке, в котором она была отправлена, т.к. разные пакеты могут пройти разными маршрутами. За восстановления порядка данных при использовании сетевых протоколов без установки соединения отвечают транспортные протоколы.
Функции Сетевого уровня:
• модели соединения: с установкой соединения и без установки соединения
Сетевой уровень модели OSI может быть как с установкой соединения, так и без него. В отличие от Межсетевого уровня (англ. ???), в стеке протоколов TCP/IP поддерживает только протокол IP, который является протоколом без установки соединения; протоколы с установкой соединения находятся на следующих уровнях этой модели.
• адрес, присвоенный сетевому узлу
Каждый хост в сети должен иметь уникальный адрес, который определяет, где он находится. Этот адрес обычно назначается из иерархической системы. В Интернете адреса известны как адреса
Протоколы сетевого уровня |
42 |
протокола IP.
• продвижение данных
Так как многие сети разделены на подсети и соединяются с другими сетями широковещательными каналами, сети используют специальные хосты, которые называются шлюзами или роутерами (маршрутизаторами) для доставления пакетов между сетями. Это также используется в интересах мобильных приложений, когда пользователь двигается от одного приложения к другому, в этом случае пакеты (сообщения) должны следовать за ним. В протоколе IPv4 такая идея описана, но практически не применяется. IPv6 содержит более рациональное решение.
Отношение к модели TCP/IP
Модель TCP/IP описывает набор протоколов Интернета (RFC 1122). В эту модель входит уровень, который называется Межсетевым, расположенный над Канальным уровнем. Во многих учебниках и других вторичных источниках Межсетевой уровень часто соотносится с Сетевым уровнем модели OSI. Однако, это вводит в
заблуждение при характеристике протоколов (т.е. является ли он протоколом с установкой соединения или без), расположение этих уровней различно в двух моделях. Межсетевой уровень TCP/IP — фактически только подмножество функциональных возможностей Сетевого уровня. Он только описывает один тип архитектуры сети, Интернета.
Вообще, прямых или строгих сравнений между этими моделями следует избегать, так как иерархическое представление в TCP/IP не является основным критерием сравнения и вообще, как полагают, «вредно» (RFC 3439).
Протоколы
•Open Systems Interconnection (OSI) Model
•IPv4/IPv6, Internet Protocol
•DVMRP, Distance Vector Multicast Routing Protocol
•ARP, Address Resolution Protocol
•ICMP, Internet Control Message Protocol
•IGMP, Internet Group Multicast Protocol
•PIM-SM, Protocol Independent Multicast Sparse Mode
•PIM-DM, Protocol Independent Multicast Dense Mode
•IPsec, Internet Protocol Security
•IPX, Internetwork Packet Exchange
•RIP, Routing Information Protocol
•DDP, Datagram Delivery Protocol
Источники
•RFC 1122
•RFC 3439
•Computer Networks, Fourth Edition, Andrew S.Tanenbaum, Prentice Hall, ISBN 0130661023.
Ссылки
•OSI Reference Model—The ISO Model of Architecture for Open Systems Interconnection [1]PDF (776 KB), Hubert Zimmermann, IEEE Transactions on Communications, vol. 28, no. 4, April 1980, pp. 425—432.
Протоколы сетевого уровня |
43 |
Примечания
[1] http://www.comsoc.org/livepubs/50_journals/pdf/RightsManagement_eid=136833.pdf
Канальный уровень
Уровни OSI
7.Прикладной
6. Представительский
5.Сеансовый
4.Транспортный
3.Сетевой
2.Канальный
1.Физический
Канальный уровень (англ. Data Link layer) — уровень сетевой модели OSI, предназначенный для передачи данных узлам, находящимся в том же сегменте локальной сети. Также может использоваться для обнаружения и, возможно, исправления ошибок, возникших на физическом уровне. Примерами протоколов работающих на канальном уровне являются: Ethernet для локальных сетей (многоузловой), Point-to-Point Protocol (PPP), HDLC и ADCCP для подключений точка-точка (двухузловой).
Канальный уровень отвечает за доставку кадров между устройствами, подключенными к одному сетевому сегменту. Кадры канального уровня не пересекают границ сетевого сегмента. Функции межсетевой маршрутизации и глобальной адресации осуществляются на более высоких уровнях модели OSI, что позволяет протоколам канального уровня сосредоточиться на локальной доставке и адресации.
Заголовок кадра содержит аппаратные адреса отправителя и получателя, что позволяет определить, какое устройство отправило кадр и какое устройство должно получить и обработать его. В отличие от иерархических и маршрутизируемых адресов, аппаратные адреса одноуровневые. Это означает, что никакая часть адреса не может указывать на принадлежность к какой либо логической или физической группе.
Когда устройства пытаются использовать среду одновременно, возникают коллизии кадров. Протоколы канального уровня выявляют такие случаи и обеспечивают механизмы для уменьшения их количества или же их предотвращения.
Многие протоколы канального уровня не имеют подтверждения о приёме кадра, некоторые протоколы даже не имеют контрольной суммы для проверки целостности кадра. В таких случаях, протоколы более высокого уровня должны обеспечивать управление потоком данных, контроль ошибок, подтверждение доставки и ретрансляции утерянных данных.
На этом уровне работают коммутаторы, мосты.
В программировании доступ к этому уровню предоставляет драйвер сетевой платы. В операционных системах
имеется программный интерфейс взаимодействия канального и сетевого уровней между собой, это не новый уровень, а просто реализация модели для конкретной ОС. Примеры таких интерфейсов: ODI, NDIS.[значимость факта?]
Канальный уровень |
44 |
Подуровни канального уровня
Спецификация IEEE 802 разделяет этот уровень на 2 подуровня. MAC (Media Access Control) регулирует доступ к разделяемой физической среде, LLC (Logical Link Control) обеспечивает обслуживание сетевого уровня.
Функции канального уровня
1.Получение доступа к среде передачи. Обеспечение доступа — важнейшая функция канального уровня. Она требуется всегда, за исключением случаев, когда реализована полносвязная топология (например, два компьютера, соединенных через кроссовер, или компьютер со свичом в полнодуплексном режиме).
2.Выделение границ кадра. Эта задача также решается всегда. Среди возможных решений этой задачи — резервирование некоторой последовательности, обозначающей начало или конец кадра.
3.Аппаратная адресация (или адресация канального уровня). Требуется в том случае, когда кадр могут получить сразу несколько адресатов. В локальных сетях аппаратные адреса (MAC-адреса) применяются всегда.
4.Обеспечение достоверности принимаемых данных. Во время передачи кадра есть вероятность, что данные исказятся. Важно это обнаружить и не пытаться обработать кадр, содержащий ошибку. Обычно на канальном уровне используются алгоритмы контрольных сумм, дающие высокую гарантию обнаружения ошибок.
5.Адресация протокола верхнего уровня. В процессе декапсуляции указание формата вложенного PDU существенно упрощает обработку информации, поэтому чаще всего указывается протокол, находящийся в поле данных, за исключением тех случаев, когда в поле данных может находится один-единственный протокол.
Стандарты и протоколы передачи данных
•ARCnet
•ATM,
•Controller Area Network (CAN),
•Econet,
•Ethernet,
•Ethernet Automatic Protection Switching (EAPS),
•Fiber Distributed Data Interface (FDDI),
•Frame Relay,
•High-Level Data Link Control (HDLC),
•IEEE 802.2 (provides LLC functions to IEEE 802 MAC layers),
•IEEE 802.11 wireless LAN,
•Link Access Procedures, D channel (LAPD),
•LocalTalk,
•Multiprotocol Label Switching (MPLS),
•Point-to-Point Protocol (PPP),
•Serial Line Internet Protocol (SLIP) (obsolete),
•Spanning tree protocol,
•StarLan,
•Token ring,
•x.25.
Физический слой |
45 |
Физический слой
Слои OSI
7.Прикладной
6. Представительский
5.Сеансовый
4.Транспортный
3.Сетевой
2.Канальный
1.Физический
Физический слой (англ. physical layer) или Физический уровень — первый уровень сетевой модели OSI. Это нижний уровень модели OSI - физическая и электрическая среда для передачи данных. Обычно физический уровень описывает: передачи на примерах топологий, сравнивает аналоговое и цифровое кодирование, синхронизацию бит, сравнивает узкополосную и широкополосную передачу, многоканальные системы связи, последовательную (логическая 5-вольтовая) передачу данных. Уровень включает в себя: кабели, разъемы (к примеру RJ-45), коммутационные панели, плинты, концентраторы, MAUs и т.д.
Если вы можете коснуться элемента сети - это часть физического уровня, что делает этот слой одним из самых простейших для |
” |
“понимания. |
|
|
— Wiley |
Единица измерения используемая на этом слое - Биты.
Сетевая топология |
46 |
Сетевая топология
Сетевая тополо́гия (от греч. τόπος, - место) — способ описания конфигурации сети, схема расположения и соединения сетевых устройств.
Сетевая топология может быть
•физической — описывает реальное расположение и связи между узлами сети.
•логической — описывает хождение сигнала в рамках физической топологии.
•информационной — описывает направление потоков информации, передаваемых по сети.
•управления обменом — это принцип передачи права на пользование сетью.
Существует множество способов соединения сетевых устройств. Выделяют 3 базовых топологии:
•Шина
•Кольцо
•Звезда
И дополнительные (производные):
•Двойное кольцо
•Ячеистая топология
•Решётка
• |
Дерево |

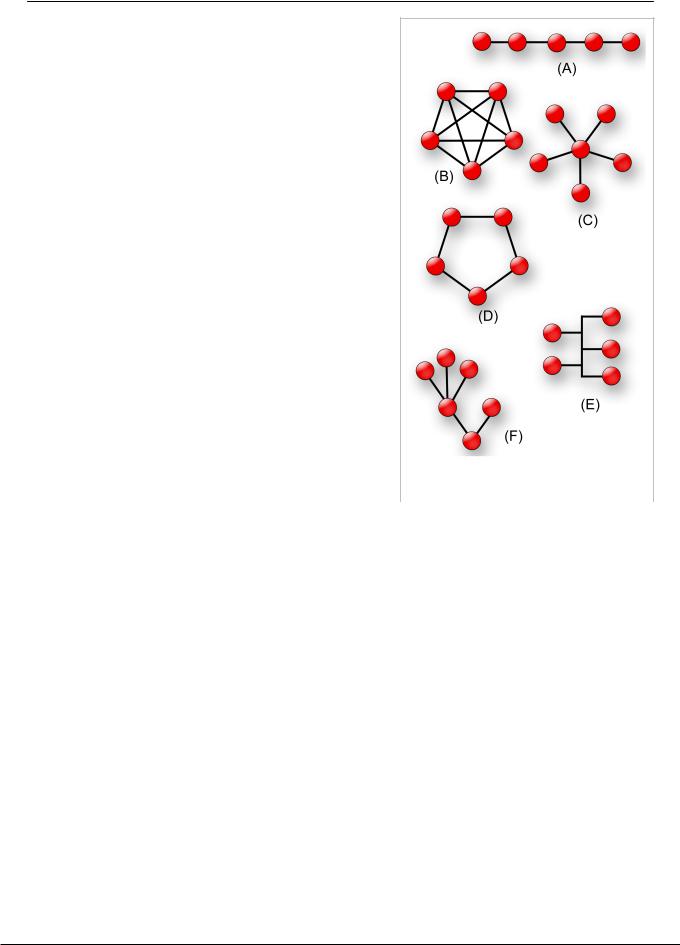

A — линия; B — полносвязная; C — звезда; D — |
|
кольцо; E — шина; F — дерево. |
|||
• |
Fat Tree |
||
|
|||
• |
Снежинка |
|
|
• |
Полносвязная |
|
Дополнительные способы являются комбинациями базовых. В общем случае такие топологии называются смешанными или гибридными, но некоторые из них имеют собственные названия, например «Дерево».
