Электроника и схемотехника (Ерёменко В.Т

схем. Приборы имеют достаточно хороший уровень яркости, однако обладают относительно высокими уровнями рабочих токов.

Основные материалы для изготовления ППЗСИ – твердые растворы GaAs (арсенид галия) и GaР (фосфид галия). Примером единичных ППЗСИ являются светодиоды АЛ 102, АЛ 307, структуры которых показаны на рис. 6.4.

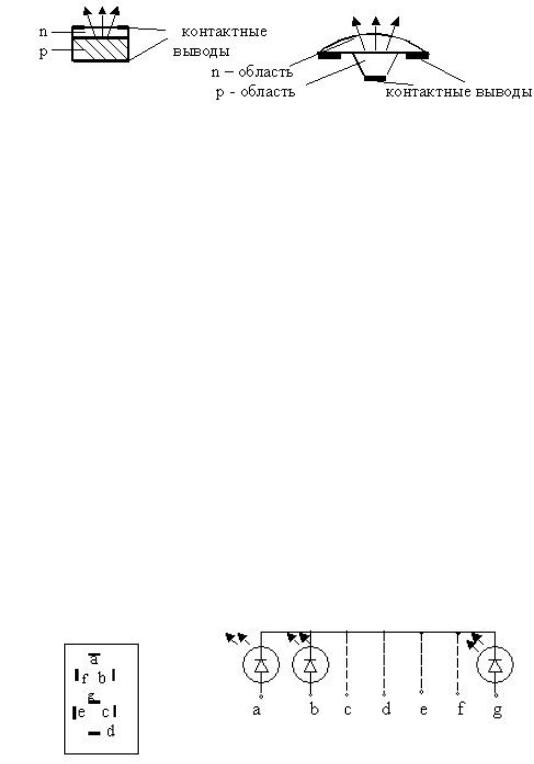

Рис. 6.4. Структурные схемы единичных ППЗСИ

Многоэлементные ППЗСИ. Выпускается несколько сотен типов ППЗСИ. Они различаются числом элементов, размерами, конфигурацией, цветом свечения, конструкцией. По числу элементов и их взаимному расположению в пределах поля одного разряда различают четыре типа знаковых индикаторов:

1)семисегментный – может быть цифровой, буквенно-цифровой;

2)девятисегментный – для изображения цифр и набора букв русского и латинского алфавита;

3)тридцапяти сегментный матричный – универсальный, позволяет изменять начертания отдельных символов;

4)пятисегментный – дополнение к девятисегментному, пред-

назначен для изображения символов полярности и переполнения в цифровых устройствах. Пример цифрового индикатора, в котором каждый элемент – светодиод, показан на рис. 6.5.

Рис. 6.5. Вид и схема одноразрядного

семисегментного индикатора

6.5. Дисплеи

Дисплей – это оконечное устройство информационных систем, служащее для визуального отображения информации и связи человека c вычислительным устройством (может быть в наручных часах, калькуляторах и т.п.).

Все дисплеи можно разделить на два класса: излучающие свет и модулирующие свет. Светоизлучающий дисплей должен давать свечение достаточной яркости, особенно, если используется при дневном освещении. Важен цвет свечения: человеческий глаз наиболее чувствителен к желтому и желто-зеленому цвету. Изображение должно быть контрастным. Контраст – это отношение максимальной яркости к минимальной. Учитывая, что человеческий глаз не различает изменения, происходящие быстрее, чем за 0,1 с, от дисплеев не требуется большое быстродействие. Разрешающая способность дисплея оценивается минимальным размером наблюдаемого элемента. Это может быть квадрат со стороной не менее 50 мкм. У многих дисплеев этот элемент больше и зависит от яркости и расстояния до наблюдателя.

Многие дисплеи обладают памятью, т.е. способностью сохранять изображение после снятия питания или с малым потреблением. Основные типы светоизлучающих дисплеев:

а) электронно-лучевые устройства, (электронно-лучевые трубки);

б) дисплеи на (СИД) светоизлучающих диодах – обычно имеют размер несколько сантиметров и низкое напряжение питания (5 В);

в) дисплеи на газоразрядных элементах (плазменные), имеют две взаимно-перпендикулярные системы электродов в виде проводящих полос. Между электродами расположены ячейки с инертным газом (неон, ксенон или смесь). На этом принципе делаются газоразрядные индикаторные панели (ГИП), которые могут иметь, например, 512 горизонтальных и 512 вертикальных полос. Разрешающая способность (2 – 3) линии на 1 мм. Неон дает оранжевое свечение. Используя люминофор на электродах можно получить другой цвет. Питание ГИП возможно постоянным или переменным током;

г) электролюминесцентные дисплеи – составлены из ЭЛИ.

Основные типы светомодулирующих дисплеев:

–жидкокристаллический (ЖКД) имеет малую мощность, низкую стоимость. Может быть малого (в часах) и большого (в ноутбуках) размера;

–электрохромные (ЭХД) – основаны на использовании электрохромного эффекта, состоящего в том, что некоторые вещества под действием электрического поля или при прохождении тока меняют

свой цвет. Таким веществом является, например, WО3 – триоксид вольфрама. Его пленка под напряжением приобретает синий цвет. Требуемое напряжение (0,5 – 1,5) В. При перемене полярности напряжения пленка приобретает исходный цвет. Недостаток – невысокое быстродействие, небольшой срок службы;

–электрофорезные дисплеи (ЭФД) – используют явление электрофореза: под действием электрического поля в жидкости перемещаются взвешенные частицы (пигмент в окрашенной жидкости), притягиваются к электродам, образуя знаки, по цвету резко отличающиеся от цвета жидкости. Напряжение для ЭФД составляет десятки Вольт. Срок службы – десятки тысяч часов, быстродействие – низкое.

6.6. Лазеры

Принцип действия лазера основан на использовании синхронного и синфазного излучения атомов (когерентного излучения).

Идея лазера высказана советским учёным В.А. Фабрикантом в 1939 году. Идея состоит в следующем. Вещество содержит цепочки атомов, вытянутых в одну линию. Если эти атомы находятся в возбужденном состоянии, то внешний фотон, ударив в крайний атом, вызовет излучение нового фотона, который будет вызывать излучение следующего фотона и т.д. Световой поток увеличивается во много раз, теоретически до. ≈ 1020 раз. Образуется огромное количество фотонов, имеющих одинаковую энергию и одинаковое направление движения, т.е. образуется когерентное излучение.

В реальности не все атомы могут быть возбуждены, поэтому могут поглощать энергию фотона и уменьшать излучение света.

Если число невозбужденных атомов равно числу возбужденных, никакого усиления излучения не будет. Чтобы произошло усиление когерентного излучения, необходимо в большинстве атомов «переселить» электроны на более высокие энергетические уровни (более удаленные от ядра орбиты) и сохранять это состояние достаточное время. С этой целью к данному веществу, называемому активной средой (рабочим веществом), нужно подводить каким-то образом энергию, вызывающую возбуждение атомов. Этот процесс называется накачкой. Работу лазера (оптического квантового генератора) можно пояснить следующим образом (рис. 6.6).

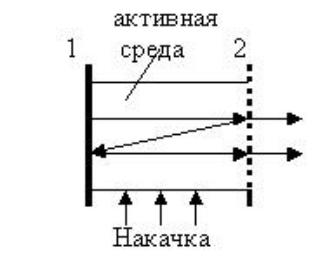

Рис. 6.6. Иллюстрация работы лазерного излучателя

В пространстве, заполненном активной средой, между двумя плоскими зеркалами (рис. 6.6), одно из которых 2 – полупрозрачное, движется поток излучаемых фотонов от зеркала 1 к зеркалу 2. Большая часть этого потока излучается через зеркало 2 во внешнюю среду

Основные свойства лазерного излучения:

1. Весьма малая расходимость луча (тысячные доли градуса), так как это поток параллельно летящих фотонов.

2.Лазерное излучение с помощью собирающих линз и зеркал можно сфокусировать в точку диаметром 0,5 мкм. (Если такой луч послать к Луне, то он высветит пятно диаметром 30 м.)

3.Высокая монохроматичность, т.е. практически излучение идет

на одной единственной частоте. Полоса, которую занимает когерентное излучение лазера, составляет ≈ 10-3 Гц.

4.Можно в широких пределах управлять длительностью излучения (от длительных до сверхкоротких вспышек – 10-15 с). При этом мощность излучения оказывается очень большой, что приводит к тому, что вещества могут изменять свои свойства под действием лазер-

ного излучения. Интенсивность такого излучения высока (при фокусировке – до 1020 Вт/см2), напряженность электрического поля в луче достигает 1011 В/см. Под действием такого поля многие вещества подвержены ионизации атомов и расщепляются на электроны и положительные ионы.

Типы лазеров [25]:

1) жидкостные лазеры, имеющие в качестве активной среды растворы органических красителей. Длина волны излучения λ = (0,3 – 1,3) мкм (от ультрафиолетового до инфракрасного излучения);

2) газовые лазеры, в которых под действием накачки происходит дисссоциация молекул газа и их возбуждение. Распространены СО2 -лазеры, которые могут иметь мощность до 10 кВт, λ ≈ 10 мкм,

η≈ 40 %. Имеется несколько разновидностей газовых лазеров:

а) фотодиссационные;

б) газоразрядные, имеющие в качестве активной среды разреженный газ, накачка в них осуществляется тлеющим разрядом (аргоновые, ионные лазеры);

в) лазеры на атомных переходах: λ = (0,4 – 100) мкм. (Гелиевонеоновые лазеры, накачка осуществляется тлеющим разрядом переменным напряжением U = 1000 В);

г) молекулярные лазеры λ = (0,2 – 50) мкм:

–разновидность – газодинамический СО2-лазер, позволяет получить большую мощность (до 100 кВт);

–эксимерные лазеры – накачка быстрыми электронами, среда – инертный газ, λ = 0,126 мкм (наиболее короткая волна излучения);

3)химические лазеры – возбуждение за счет химических реак-

ций;

4)полупроводниковые лазеры (твердотельные).

В твёрдотельных лазерах когерентное излучение получается при переходе электронов с нижнего уровня зоны проводимости на верхний уровень валентной зоны. Существует два типа таких лазеров.

Первый тип имеет пластину безпримесного полупроводника, в котором накачка производится пучком быстрых электронов с энергией (50 – 100) кЭВ, либо делается оптическая накачка. К таким полупроводникам относятся GaAs (арсенид галия), CdS (сульфид кадмия), CdSe (селенид кадмия). Накачка электронным пучком вызывает сильный нагрев, поэтому требуется интенсивное охлаждение (до 80 0К). Накачка может быть поперечная либо продольная, последняя позволяет лучше обеспечить охлаждение кристалла полупроводника.

Второй тип – инжекционный лазер, представляющий собой кристалл с особым р–n-переходом (рис. 6.7).

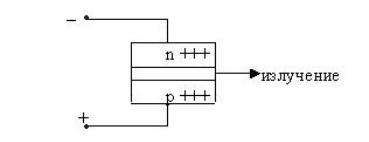

Рис. 6.7. Упрощенная структура

твёрдотельного инжекционного лазера

Полупроводник имеет высокую концентрацию примесей (1018 ÷ 1019)/см3 (вырожденный полупроводник). Грани, перпендикулярные плоскости р–n-перехода отполированы и служат зеркалами оптического резонатора. На переход подается прямое смещение, происходит активная рекомбинация носителей (GaAs), генерируется излучение с длиной волны λ = (0,8 – 0,9) мкм и коэффициентом полезного действия η = (50 – 60) %. Такой лазер размером 1 мм дает мощность излучения до 10 мВт (в импульсе до 100 Вт).

Применение лазерного излучения. В настоящее время область применения лазерного излучения стремительно расширяется. Быстро развивается нелинейная оптика – область физики, изучающая взаимодействие лазерного излучения с различными веществами.

Лазерный луч может проникать через вещества, непрозрачные для обычного света. Изменение частоты (генерация гармоник) наблюдается при прохождении лазерного луча через некоторые вещества. При этом достигается КПД около 100 %. Лазерное излучение способно управлять движением атомов. Взаимодействие лазерного луча с атомами вещества вызывает появление в спектре этого вещества новых линий, по которым можно судить о новых свойствах этого вещества (нелинейная лазерная спектроскопия).

Важнейшая область применения – связь. Высокая направленность и огромный частотный диапазон позволяют разместить в узком диапазоне большое число передач. В космосе лазерный луч позволяет осуществить связь на огромные расстояния. На земле высококачественная связь лазерным лучом осуществляется по оптоволоконным линиям (световодам). В густом тумане лазерный луч позволяет использовать связь на расстоянии нескольких сотен метров.

Лазерное излучение используется в локаторах, в геодезических измерениях, при обработке твердых материалов, в качественных видео и звукозаписях, в медицине (лазерный скальпель), в биологии – для изучения процессов фотосинтеза и т.п. Лазеры, использующие излучение СВЧ-диапазона (сантиметровые и миллиметровые волны), называют мазерами [25].

МОДУЛЬ 2. ОСНОВЫ АНАЛОГОВОЙ СХЕМОТЕХНИКИ ЭЛЕКТРОННЫХ СРЕДСТВ

7. ЭЛЕКТРОННЫЕ УСИЛИТЕЛЬНЫЕ УСТРОЙСТВА

7.1.Общие сведения об усилителях электрических сигналов

Усилителем называется устройство, способное путем затраты небольшого количества энергии управлять потоком гораздо большей энергии, получаемой от какого-либо источника [21]. Если управляющая и управляемая величины (энергия) являются электрическими, усилитель называют усилителем электрических сигналов.

Классификация усилительных устройств по двум основным признакам приведена на рис. 7.1.

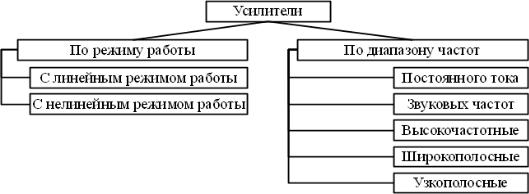

Рис. 7.1. Примерная классификация усилителей электрических сигналов

Классификация чаще всего делается по диапазону частот усиливаемых сигналов, называемому полосой пропускания. С этой точки зрения считается что, например, усилитель постоянного тока (УПТ) имеет полосу пропускания ∆f = (0 – 106) Гц, усилитель звуковых частот (УЗЧ) – (20 – 20·103) Гц, широкополосный усилитель –

(20 – 100·106) Гц.

Усилители с линейным режимом работы предназначены для получения выходного сигнала, близкого по форме к входному, т.е. мгновенные значения выходного электрического сигнала должны быть пропорциональны мгновенным значениям входного сигнала (чаще всего это синусоидальные сигналы).

Вусилителях с нелинейным режимом работы мгновенные значения входного и выходного сигналов не пропорциональны. К ним относятся усилители-ограничители, нелинейные импульсные усилители, ключевые схемы.

Взависимости от характера нагрузки и назначения различают усилители напряжения (УН), усилители тока (УТ), усилители мощности (УМ), однако в конечном итоге в усилителях преобразуется (усиливается) мощность.

Простейшую часть усилительного устройства часто называют усилительным каскадом (рис. 7.2), а цепь, в которую включен каскад, трактом (рис. 7.3).

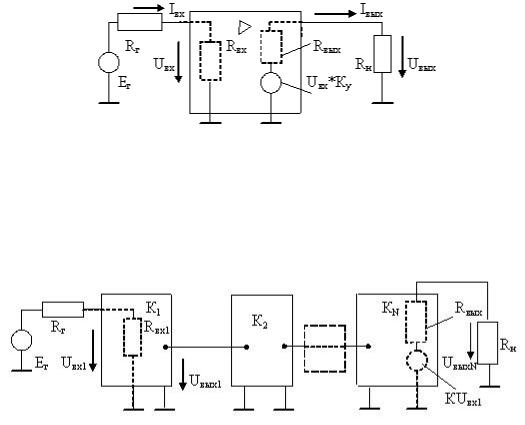

Рис. 7.2. Структурная схема включения каскада в усилительный тракт

Каждый усилительный каскад выполняет свою функцию. Различают каскады входные (предварительного усиления), промежуточные, выходные.

Рис. 7.3. Каскадное соединение усилительных каскадов

Первый каскад – входной, осуществляет согласование усилителя с источником входного сигнала ЕГ, имеющим внутреннее сопротивление RГ. Согласование – это приведение в соответствие возможностей источника и параметров нагрузки. Каскад имеет входное сопротивление RВХ1 и коэффициент усиления К1. Нагрузкой первого каскада служит входное сопротивление второго каскада и т.д.

Промежуточные каскады обеспечивают усиление полезного сигнала до величины, не-

обходимой для выходного каскада. Выходной каскад обеспечивает передачу требуемого то-

ка, напряжения или мощности в нагрузку RН. Если соединение каскадов осуществлено так,

что пропускается и постоянная, и переменная составляющие сигнала, усилитель называется

усилителем с непосредственной (гальванической) связью. Примером может быть усилитель

постоянного тока (УПТ). Если связь осуществлена так, что постоянная составляющая не

пропускается на выход, то такие усилители называются усилителями переменного тока.

Межкаскадные связи могут быть осуществлены через RС-цепи, трансформаторы, LC-цепи.

Со стороны входных зажимов усилитель характеризуется входным сопротивлением

RВХ = UВХ / IВХ .

Величина RВХ различна в различных режимах, поэтому для источников входного сигнала возможны следующие режимы:
